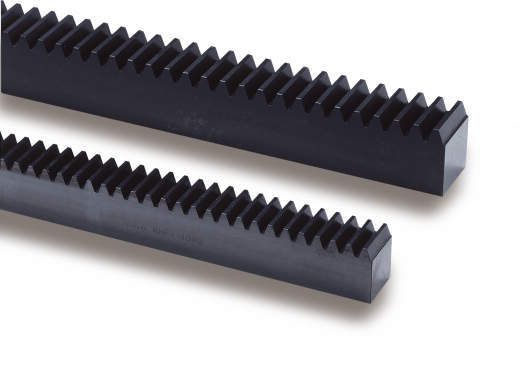

■CP焼入ラック SRCPF-H
・歯面焼入した CP ラックで、耐摩耗性が優れています。
・歯部以外は追加工が可能です。
共通仕様
| 精度等級 | KHK R 001 5級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 黒染 |
小原歯車工業
CPラック&ピニオン｜CP焼入ラック SRCPF-H （両端面加工）
詳細仕様
4件の型式
-
RF
-
CP特長

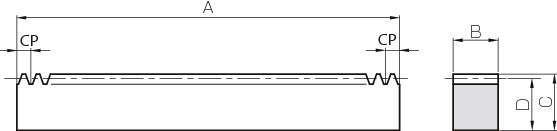

| 型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | |||||||||||
| SRCPF5-1000H | CP5 | 1.5915 | 200 | RF | 1000 | 15 | 20 | 18.41 | 2080 | 1200 | 212 | 122 | 0.05～0.29 | 2.17 |
| SRCPF10-1000H | CP10 | 3.1831 | 100 | RF | 1000 | 30 | 35 | 31.82 | 8320 | 4980 | 848 | 508 | 0.10～0.30 | 7.49 |
| SRCPF15-1000H | CP15 | 4.7746 | 67 | RF | 1005 | 50 | 50 | 45.23 | 20800 | 12400 | 2120 | 1260 | 0.16～0.51 | 17.8 |
| SRCPF20-1000H | CP20 | 6.3662 | 50 | RF | 1000 | 60 | 60 | 53.63 | 33300 | 20800 | 3390 | 2120 | 0.18～0.58 | 25.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRCPF5-1000H | SRCPF5-1000H | P | 21,000 | - | 在庫品 |
| SRCPF10-1000H | SRCPF10-1000H | P | 30,500 | - | 在庫品 |
| SRCPF15-1000H | SRCPF15-1000H | P | 63,000 | - | 在庫品 |
| SRCPF20-1000H | SRCPF20-1000H | P | 89,600 | - | 在庫品 |
