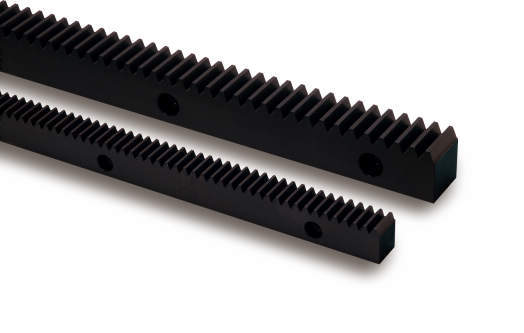

■CP調質ラック KRCPF
・調質した CP ラックで、強度が優れています。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 4級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | SCM440 |
| 熱処理 | 調質のみ |
| 歯面硬度 | 225～352HB |
| 表面処理 | 黒染 |
4件の型式
RD
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |

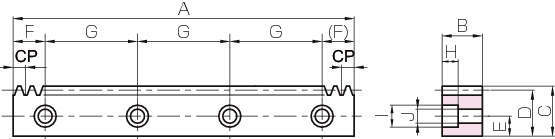

取付穴位置寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| KRCPFD5-500J | 1.5915 | 100 | RD | 500 | 15 | 20 | 18.41 | 8 | 25 | 150 | 4 | M5 | 6 | 10 | 6 | 3370 | 881 | 344 | 89.9 | 0.09～0.27 | 1.06 |
| KRCPFD5-1000J | 1.5915 | 200 | RD | 1000 | 15 | 20 | 18.41 | 8 | 50 | 180 | 6 | M5 | 6 | 10 | 6 | 3370 | 881 | 344 | 89.9 | 0.09～0.27 | 2.13 |
| KRCPFD10-500J | 3.1831 | 50 | RD | 500 | 30 | 35 | 31.82 | 14 | 25 | 150 | 4 | M10 | 10.8 | 17.5 | 11 | 13500 | 3820 | 1380 | 389 | 0.14～0.37 | 3.61 |
| KRCPFD10-1000J | 3.1831 | 100 | RD | 1000 | 30 | 35 | 31.82 | 14 | 50 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 13500 | 3820 | 1380 | 389 | 0.14～0.37 | 7.29 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KRCPFD5-500J | KRCPFD5-500J | P | 13,400 | - | 4日間 |
| KRCPFD5-1000J | KRCPFD5-1000J | P | 23,200 | - | 4日間 |
| KRCPFD10-500J | KRCPFD10-500J | P | 25,600 | - | 4日間 |
| KRCPFD10-1000J | KRCPFD10-1000J | P | 46,500 | - | 4日間 |
