SRAFD・SRAFK [Jシリーズ]
SRAFD・SRAFK [Jシリーズ]
■スクエアラック SRAF
・従来のSRFラックに比べ、歯幅と高さが同一なコンパクトサイズで低価格な製品です。
■Jシリーズ
・Jシリーズとは、標準歯車のベースに、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
| 精度等級 | KHK R 001 4級相当品 |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
5件の型式

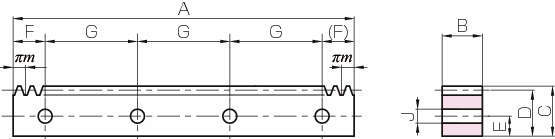

RA

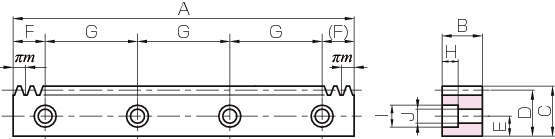

RD
| 型式 |
モジュール m |
歯数 | 形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみあい高さ D (mm) |
取付穴位置寸法(mm) | 取付穴形状寸法(mm) | 許容伝達力(N) | 許容伝達力(kgf) |
バックラッシ (mm) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E | F | G | 穴数 | 使用ねじ | H | I | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SRAFK1.5-1000J | 1.5 | 212 | RA | 999.03 | 15 | 15 | 13.5 | 5 | 49.51 | 180 | 6 | M5 | - | - | 6 | 2160 | 421 | 220 | 42.9 | 0.09～0.25 | 1.57 |
| SRAFD2-1000J | 3 | 106 | RD | 999.03 | 30 | 30 | 27 | 11 | 49.51 | 180 | 6 | M10 | 10.8 | 17.5 | 11 | 8620 | 1820 | 879 | 186 | 0.14～0.35 | 6.14 |
| SRAFD2.5-1000J | 4 | 80 | RD | 1005.31 | 40 | 40 | 36 | 15 | 52.65 | 180 | 6 | M12 | 13 | 20 | 14 | 15300 | 3330 | 1560 | 339 | 0.18～0.42 | 11.0 |
| SRAFD3-1000J | 2.5 | 128 | RD | 1005.31 | 25 | 25 | 22.5 | 9 | 52.65 | 180 | 6 | M8 | 8.6 | 14 | 9 | 5990 | 1240 | 611 | 127 | 0.13～0.31 | 4.33 |
| SRAFD4-1000J | 2 | 160 | RD | 1005.31 | 20 | 20 | 18 | 7 | 52.65 | 180 | 6 | M6 | 7 | 11 | 7 | 3830 | 775 | 391 | 79.0 | 0.11～0.28 | 2.79 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRAFK1.5-1000J | SRAFK1.5-1000J | P | 10,400 | - | 4日間 |
| SRAFD2-1000J | SRAFD2-1000J | P | 13,400 | - | 4日間 |
| SRAFD2.5-1000J | SRAFD2.5-1000J | P | 16,600 | - | 4日間 |
| SRAFD3-1000J | SRAFD3-1000J | P | 21,100 | - | 4日間 |
| SRAFD4-1000J | SRAFD4-1000J | P | 30,400 | - | 4日間 |
