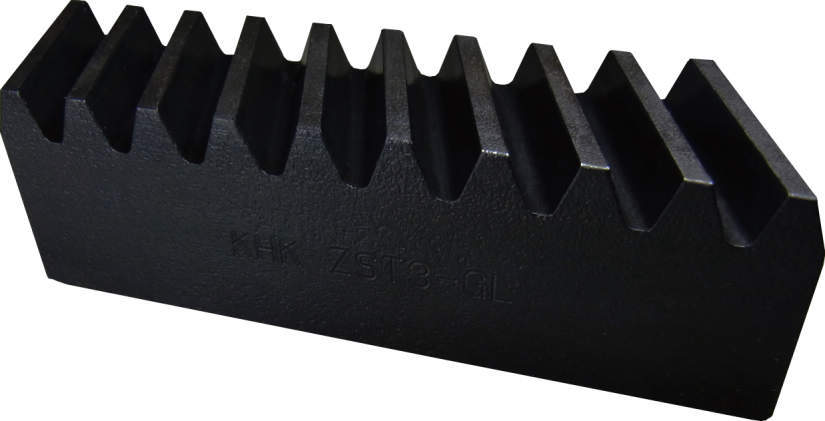

■組立専用ゲージ ZST-GL
・シュネーベルガー社製 焼入歯研ヘリカルラックの組立専用ゲージです。
共通仕様
| 精度等級 | KHK R 001 2級 |
|---|---|
| 歯車基準断面 | 歯直角 |
| 歯形 | 並歯 |
| 歯直角圧力角 | 20° |
| ねじれ角 | 19°31'41'' |
| 材料 | S45C |
| 熱処理 | - |
| 歯面硬度 | (210HB以下) |
| 表面処理 | 黒染 |
小原歯車工業
ヘリカルラック｜組立専用ゲージ ZST-GL
詳細仕様
6件の型式
-
RL
| 型式 |
歯直角 モジュール m |
正面 ピッチ (mm) |
ねじれ 方向 |
有効 歯数 |
形状 |
全長 A (mm) |
歯幅 B (mm) |
高さ C (mm) |
かみ合い高さ D (mm) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZST1.5-GL | 1.5 | CP5 | L | 9 | RL | 59 | 17 | 17 | 15.5 | 0.11 |
| ZST2-GL | 2 | CP6.667 | L | 7 | RL | 66 | 25 | 25 | 23 | 0.26 |
| ZST3-GL | 3 | CP10 | L | 8 | RL | 108 | 30 | 30 | 27 | 0.62 |
| ZST4-GL | 4 | CP13.333 | L | 6 | RL | 118 | 40 | 40 | 36 | 1.17 |
| ZST5-GL | 5 | CP16.667 | L | 4 | RL | 115 | 50 | 50 | 45 | 1.72 |
| ZST6-GL | 6 | CP20 | L | 3 | RL | 119 | 60 | 60 | 54 | 2.49 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ZST1.5-GL | ZST1.5-GL | P | 1,700 | - | 在庫品 |
| ZST2-GL | ZST2-GL | P | 2,900 | - | - |
| ZST3-GL | ZST3-GL | P | 5,800 | - | 在庫品 |
| ZST4-GL | ZST4-GL | P | 6,800 | - | 在庫品 |
| ZST5-GL | ZST5-GL | P | 8,400 | - | 在庫品 |
| ZST6-GL | ZST6-GL | P | 10,800 | - | 在庫品 |
