SSAG
-
![]()
SSAG
共通仕様
| 精度等級 | JIS N7級 (JIS B 1702-1:1998) |
|---|---|
| 歯形 | 並歯 |
| 圧力角 | 20° |
| 材料 | S45C |
| 熱処理 | 歯面高周波焼入れ |
| 歯面硬度 | 50～60HRC |
| 表面処理 | 歯部以外黒染 |
小原歯車工業
平歯車｜歯研平歯車 SSAG
詳細仕様
53件の型式
-
S5

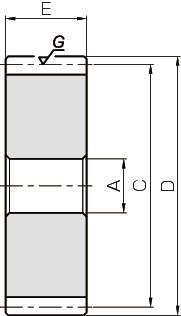

| 型式 |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||
| SSAG1-25 | 1 | 25 | S5 | 8 | 25 | 27 | 10 | 7.92 | 3.82 | 0.81 | 0.39 | 0.08～0.16 | 0.035 |
| SSAG1-30 | 1 | 30 | S5 | 8 | 30 | 32 | 10 | 10.2 | 5.57 | 1.04 | 0.57 | 0.08～0.16 | 0.052 |
| SSAG1-36 | 1 | 36 | S5 | 10 | 36 | 38 | 10 | 10.7 | 6.77 | 1.1 | 0.69 | 0.08～0.16 | 0.074 |
| SSAG1.5-16 | 1.5 | 16 | S5 | 10 | 24 | 27 | 15 | 13.8 | 5.02 | 1.41 | 0.51 | 0.08～0.16 | 0.044 |
| SSAG1.5-18 | 1.5 | 18 | S5 | 10 | 27 | 30 | 15 | 16.6 | 6.51 | 1.69 | 0.66 | 0.08～0.16 | 0.058 |
| SSAG1.5-20 | 1.5 | 20 | S5 | 10 | 30 | 33 | 15 | 19.4 | 8.2 | 1.98 | 0.84 | 0.08～0.16 | 0.074 |
| SSAG1.5-25 | 1.5 | 25 | S5 | 10 | 37.5 | 40.5 | 15 | 22.2 | 11.1 | 2.27 | 1.13 | 0.08～0.16 | 0.12 |
| SSAG1.5-30 | 1.5 | 30 | S5 | 15 | 45 | 48 | 15 | 28.5 | 16.3 | 2.91 | 1.66 | 0.08～0.16 | 0.17 |
| SSAG1.5-32 | 1.5 | 32 | S5 | 15 | 48 | 51 | 15 | 31.1 | 18.6 | 3.17 | 1.9 | 0.08～0.16 | 0.19 |
| SSAG1.5-36 | 1.5 | 36 | S5 | 15 | 54 | 57 | 15 | 36.2 | 23.8 | 3.7 | 2.43 | 0.08～0.16 | 0.25 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSAG1-25 | SSAG1-25 | P | 3,090 | - | - |
| SSAG1-30 | SSAG1-30 | P | 3,510 | - | - |
| SSAG1-36 | SSAG1-36 | P | 3,890 | - | - |
| SSAG1.5-16 | SSAG1.5-16 | P | 2,720 | - | - |
| SSAG1.5-18 | SSAG1.5-18 | P | 2,880 | - | - |
| SSAG1.5-20 | SSAG1.5-20 | P | 3,010 | - | - |
| SSAG1.5-25 | SSAG1.5-25 | P | 3,400 | - | - |
| SSAG1.5-30 | SSAG1.5-30 | P | 3,850 | - | - |
| SSAG1.5-32 | SSAG1.5-32 | P | 3,920 | - | - |
| SSAG1.5-36 | SSAG1.5-36 | P | 4,440 | - | - |
