・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
共通仕様
精度等級 | JIS N8級相当品 |
---|---|
歯形 | 並歯 |
圧力角 | 20° |
材料 | S45C |
熱処理 | - |
歯面硬度 | (194HB以下) |
表面処理 | 黒染 |
小原歯車工業
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
精度等級 | JIS N8級相当品 |
---|---|
歯形 | 並歯 |
圧力角 | 20° |
材料 | S45C |
熱処理 | - |
歯面硬度 | (194HB以下) |
表面処理 | 黒染 |
71件の型式

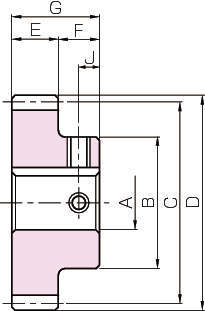

型式 |
ピッチ (mm) |
モジュール m |
歯数 | 形状 |
穴径 AH7 |
ボス径 B |
基準円 直径 C |
歯先円 直径 D |
歯幅 E |
ボス 長さ F |
全長 G |
キーみぞ (幅×深さ) |
ねじ穴 |
小歯車1回転 移動距離 (mm) |
許容トルク(N・m) | 許容トルク(kgf・m) |
バックラッシ (mm) |
質量 (kg) |
|||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | J | 曲げ強さ | 歯面強さ | 曲げ強さ | 歯面強さ | ||||||||||||||||
SSCP2.5-20J6 | CP2.5 | 0.7958 | 20 | S1T | 6 | 13 | 15.91 | 17.51 | 10 | 10 | 20 | - | M4 | 5 | 50 | 4.14 | 0.48 | 0.42 | 0.049 | 0~0.14 | 0.022 |
SSCP2.5-25J8 | CP2.5 | 0.7958 | 25 | S1T | 8 | 17 | 19.89 | 21.49 | 10 | 10 | 20 | - | M5 | 5 | 62.5 | 5.58 | 0.83 | 0.57 | 0.085 | 0~0.14 | 0.034 |
SSCP2.5-30J8 | CP2.5 | 0.7958 | 30 | S1T | 8 | 21 | 23.87 | 25.46 | 10 | 10 | 20 | - | M5 | 5 | 75 | 7.06 | 1.3 | 0.72 | 0.13 | 0~0.14 | 0.054 |
SSCP2.5-40J10 | CP2.5 | 0.7958 | 40 | S1K | 10 | 28 | 31.82 | 33.42 | 10 | 10 | 20 | 4×1.8 | M4 | 5 | 100 | 10.1 | 2.64 | 1.03 | 0.27 | 0~0.14 | 0.098 |
SSCP2.5-40J12 | CP2.5 | 0.7958 | 40 | S1K | 12 | 28 | 31.82 | 33.42 | 10 | 10 | 20 | 4×1.8 | M4 | 5 | 100 | 10.1 | 2.64 | 1.03 | 0.27 | 0~0.14 | 0.098 |
SSCP2.5-40J14 | CP2.5 | 0.7958 | 40 | S1K | 14 | 28 | 31.82 | 33.42 | 10 | 10 | 20 | 5×2.3 | M4 | 5 | 100 | 10.1 | 2.64 | 1.03 | 0.27 | 0~0.14 | 0.098 |
SSCP2.5-40J15 | CP2.5 | 0.7958 | 40 | S1K | 15 | 28 | 31.82 | 33.42 | 10 | 10 | 20 | 5×2.3 | M4 | 5 | 100 | 10.1 | 2.64 | 1.03 | 0.27 | 0~0.14 | 0.098 |
SSCP5-20J8 | CP5 | 1.5915 | 20 | S1K | 8 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | - | M5 | 7.5 | 100 | 24.8 | 3.52 | 2.53 | 0.36 | 0.09~0.25 | 0.14 |
SSCP5-20J10 | CP5 | 1.5915 | 20 | S1K | 10 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | 4×1.8 | M4 | 7.5 | 100 | 24.8 | 3.52 | 2.53 | 0.36 | 0.09~0.25 | 0.14 |
SSCP5-20J12 | CP5 | 1.5915 | 20 | S1K | 12 | 25 | 31.83 | 35.01 | 15 | 15 | 30 | 4×1.8 | M4 | 7.5 | 100 | 24.8 | 3.52 | 2.53 | 0.36 | 0.09~0.25 | 0.14 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
SSCP2.5-20J6 | SSCP2.5-20J6 | P | 1,780 | - | - |
SSCP2.5-25J8 | SSCP2.5-25J8 | P | 1,850 | - | - |
SSCP2.5-30J8 | SSCP2.5-30J8 | P | 1,980 | - | - |
SSCP2.5-40J10 | SSCP2.5-40J10 | P | 3,020 | - | - |
SSCP2.5-40J12 | SSCP2.5-40J12 | P | 4,020 | - | - |
SSCP2.5-40J14 | SSCP2.5-40J14 | P | 4,020 | - | - |
SSCP2.5-40J15 | SSCP2.5-40J15 | P | 4,020 | - | - |
SSCP5-20J8 | SSCP5-20J8 | P | 2,290 | - | - |
SSCP5-20J10 | SSCP5-20J10 | P | 4,650 | - | - |
SSCP5-20J12 | SSCP5-20J12 | P | 4,650 | - | - |
