直角タイプ
直角タイプ
セット例
システム例
【ラック＆ピニオン潤滑システムの特長】
■オープン環境下で使用されるラック＆ピニオンに最適な潤滑システムです。
■ポンプから押し出した微量のグリースが潤滑歯車を介して自動的に供給されます。
■使用機械の制御システムと統合が可能で用途に合わせて潤滑剤の量を調整できます。
■ポリウレタン製潤滑歯車によりグリースを塗布するため均一な潤滑膜が形成されます。
■ちょう度番号3号までのグリースならばメーカーを問わず使用可能です。
■特殊グリース GC-F01 は、グリース垂れがなく機械を汚しません。
■潤滑剤の最適化でラック＆ピニオンの耐久性がアップし、メンテナンスコストも削減できます。
7件の型式

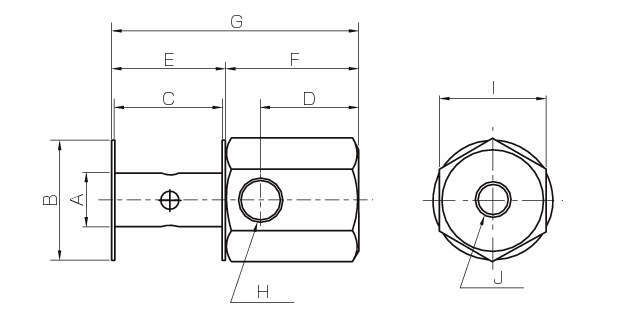

図面
| 型式 | タイプ |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
接続ねじ H (mm) |
I (mm) |
J (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MAR1.5 | 直角タイプ | 12 | 27 | 15.2 | 22 | 16.4 | 30 | 46.4 | G1/8" | 24 | M8×10 |
| MAR2 | 直角タイプ | 12 | 27 | 20.2 | 22 | 21.4 | 30 | 51.4 | G1/8" | 24 | M8×10 |
| MAR2.5 | 直角タイプ | 12 | 27 | 24.2 | 22 | 25.4 | 30 | 55.4 | G1/8" | 24 | M8×10 |
| MAR3 | 直角タイプ | 12 | 27 | 30.2 | 22 | 31.4 | 30 | 61.4 | G1/8" | 24 | M8×10 |
| MAR4 | 直角タイプ | 12 | 27 | 40.2 | 22 | 41.4 | 30 | 71.4 | G1/8" | 24 | M8×10 |
| MAR5 | 直角タイプ | 20 | 60 | 50.2 | 22 | 51.4 | 30 | 81.4 | G1/8" | 24 | M8×10 |
| MAR6 | 直角タイプ | 20 | 60 | 60.2 | 22 | 61.4 | 30 | 91.4 | G1/8" | 24 | M8×10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MAR1.5 | MAR1.5 | P | 21,900 | - | - |
| MAR2 | MAR2 | P | 13,200 | - | - |
| MAR2.5 | MAR2.5 | P | 19,700 | - | - |
| MAR3 | MAR3 | P | 14,700 | - | - |
| MAR4 | MAR4 | P | 16,300 | - | - |
| MAR5 | MAR5 | P | 17,800 | - | - |
| MAR6 | MAR6 | P | 19,300 | - | - |
