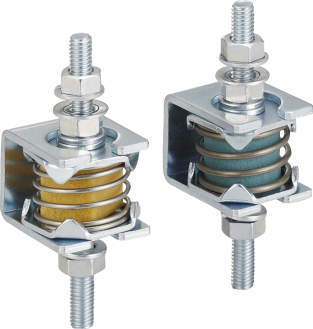

ハイブリッドビルトイン防振マウント（軽量型）BBU

ハイブリッドビルトイン防振マウント（軽量型）BBU

  • ハイブリッドビルトイン防振マウント（軽量型）BBU

■ばねと防振材を併用したハイブリッド構造で、軽量の対象物でも高い効果が得られます。また、防振材の減衰効果でゆれが早く収まります。

■対象の荷重が変わっても同一形状のため偏荷重の対象物にも取付けが容易です。

■金具の接合に接着剤を用いておらず、接合部の劣化、剥がれの心配がありません。

■搭載機器転倒防止用のストッパー機構が付いております。

■用途
・インライン型検査機・測定機・画像処理装置など振動を嫌う機器の伝わる振動の除振。
・小型のポンプ・送風機・チラー・電動機など振動する機器から発生する振動の防振。

#防振
#除振

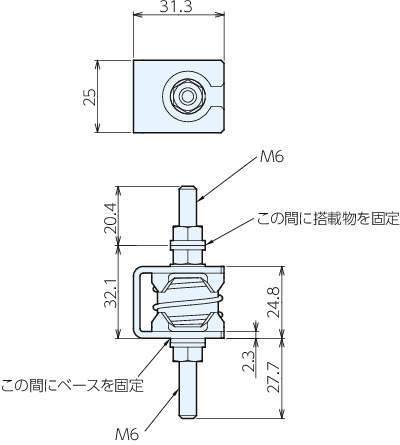

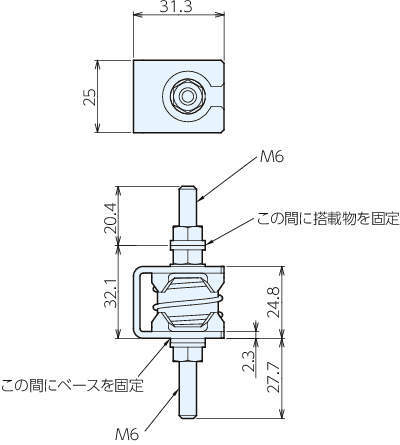

  • 寸法図
  • CAD

詳細仕様

前へ
次へ

  • 6件中 1-6件

  • 表示件数

6件の型式

  • ハイブリッドビルトイン防振マウント（軽量型）BBU

型式 材質 表面処理 許容荷重 撓み量 固有振動数
(Hz)		 質量
(g)
プレート ボルト ばね (kgf) (N)
BBU25-075V1 SPHC S20C SUS 三価クロメートメッキ 0.5-0.8 4.9-7.3 1.5-4.5 8-12 72
BBU25-110V1 SPHC S20C SUS 三価クロメートメッキ 0.8-1.1 7.3-10.7 1.5-4.5 8-12 72
BBU25-160V1 SPHC S20C SUS 三価クロメートメッキ 1.1-1.6 10.7-15.6 1.5-4.5 8-12 74
BBU25-220V1 SPHC S20C SUS 三価クロメートメッキ 1.6-2.2 15.6-21.5 1.5-4.5 8-12 74
BBU25-360V1 SPHC S20C SUS 三価クロメートメッキ 2.2-3.6 21.5-35.3 1.5-4.5 8-12 76
BBU25-500V1 SPHC S20C SUS 三価クロメートメッキ 3.6-5 35.3-49 1.5-4.5 8-12 74

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
BBU25-075V1 BBU25-075V1 P 4,500 - -
BBU25-110V1 BBU25-110V1 P 4,500 - -
BBU25-160V1 BBU25-160V1 P 4,500 - -
BBU25-220V1 BBU25-220V1 P 4,500 - -
BBU25-360V1 BBU25-360V1 P 4,500 - -
BBU25-500V1 BBU25-500V1 P 4,500 - -
