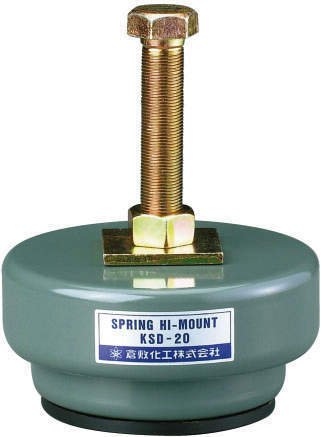

防振マウント｜スプリングハイマウント KSDシリーズ

KSD

KSD

このページをプリント
CADをダウンロード
価格・納期を確認

■プレス用のコンパクトなハイマウント。

■高いレベルの防振性能、施工も簡単で優れたコストパフォーマンスを実現。

■スプリングハイマウントは、プレス用防振装置として開発されたものです。

■皿ばね固有の性質を利用して特殊配置した構造であるため、コンパクト設計にもかかわらず衝撃振動の防振は抜群です。

■機械の取付けは直接支持形でかつ特別の基礎工事を必要としないため、防振コストは大幅に低減します。

: #防振マウント; #防振機器; #アジャスター

寸法図
動画
カタログ・チラシ
CAD

KSD

一覧を見る

CADメーカーTOP

2D
3D

2D CADファイル

詳細仕様

前へ

次へ

5件中 1-5件
表示件数

仕様
価格・納期

5件の型式

型式	荷重(N)		寸法(mm)					ボルト長さ (mm)	レベル調整量 (mm)	取付可能ベッド厚 (mm)
	最小	最大	φD₁	φD₂	H	d	TH
	最小	最大	φD₁	φD₂	H	d	TH
KSD-04	2900	5900	150	112	65	M20	180	120	+15	59
KSD-08	5900	9800	150	112	65	M20	180	120	+15	59
KSD-12	9800	14700	150	112	66	M20	180	120	+10	64
KSD-20	14700	23500	150	112	73	M20	190	120	+10	64
KSD-30	23500	33300	150	112	78	M20	195	120	+7	67

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
KSD-04	KSD-04	P	28,000	-	在庫品
KSD-08	KSD-08	P	32,000	-	在庫品
KSD-12	KSD-12	P	36,500	-	在庫品
KSD-20	KSD-20	P	39,300	-	在庫品
KSD-30	KSD-30	P	42,500	-	在庫品
