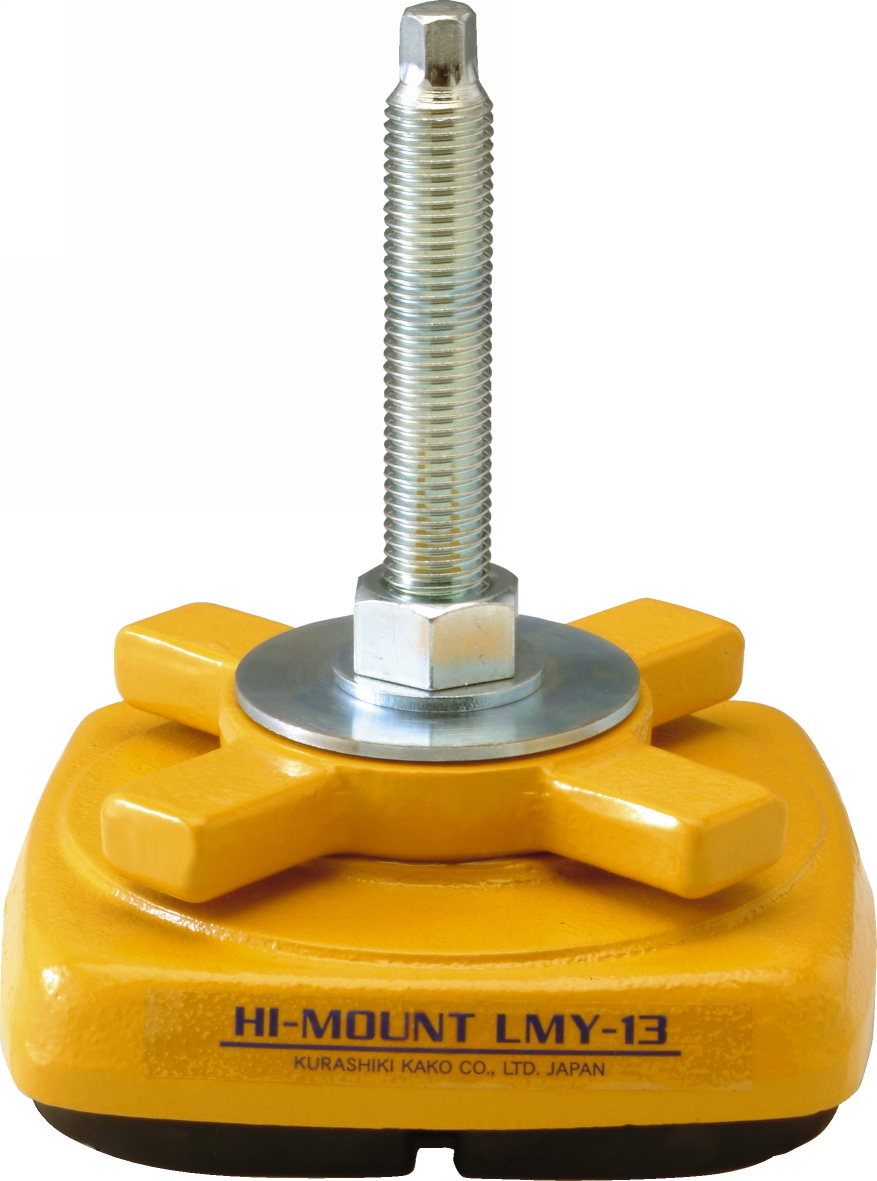

防振マウント|ハイマウント(高減衰タイプ・ハンドル付) LMYシリーズ

LMY

  • LMY

  • LMY

高い防振性能に多彩な機能を採用した決定版

■ハイマウントシリーズは、簡単な取付で、機械・装置の振動・衝撃・騒音を防止する装置として優れた防振性を発揮します。

■コンパクトなボディーで大きな防振性能、多くの機能が信頼性をお約束します。

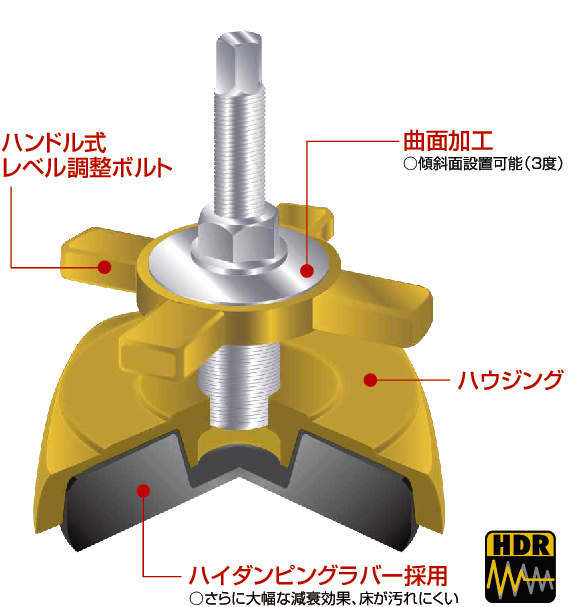

■ハイダンピングラバー(HDR)の採用で大幅な減衰効果

■床に置くだけ使用が可能です。

■床を汚しにくい特殊ゴムを使用。

■レイアウトの変更自由
・ゴムと床面の微妙な凹凸が噛合うことにより振動による機械の歩きがない。

■レベル調整が可能。
・LMY-16、LMY-20は傾斜設置状態でレベリングアップできません。ジャッキアップ後の微調整でお使いください。

■床の勾配に合わせて設置が可能。(±3度)

#防振マウント
#防振機器
#アジャスター

共通仕様

材質(防振ゴム) ハイダンピングラバー
材質(レベルワッシャ) ユニクロめっき
材質(ハウジング) イエロー(メラミン焼付け塗装)
材質(ボルト類) ユニクロめっき

詳細仕様

  • 4件中 1-4件

  • 表示件数

4件の型式

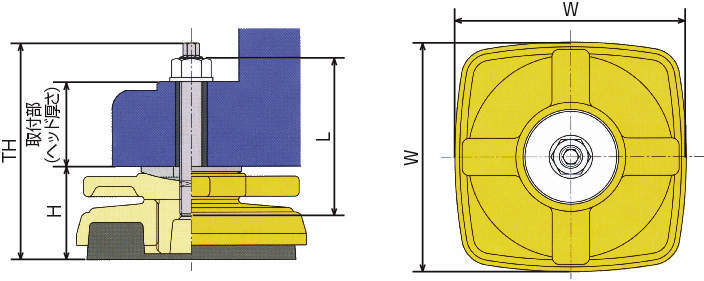

型式 シリーズ 防振ゴム タイプ 荷重(N) ばね
定数
(N/mm)
寸法(mm) レベル
調整量
(mm)
取付可能
ベッド厚
(mm)
最小 最大 W H d L TH
LMY-11 LMY ハイダンピングラバー ハンドル付 1400 2800 3700 110 47 M12 85 115 15 max45
LMY-13 LMY ハイダンピングラバー ハンドル付 2800 6000 7400 130 48 M16 110 138 20 max60
LMY-16 LMY ハイダンピングラバー ハンドル付 6000 12000 14700 160 62 M16 110 148 24 max55
LMY-20 LMY ハイダンピングラバー ハンドル付 12000 18000 23000 200 72 M20 130 173 27 max65

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
LMY-11 LMY-11 P 6,930 在庫品 在庫品
LMY-13 LMY-13 P 9,080 在庫品 在庫品
LMY-16 LMY-16 P 18,500 在庫品 在庫品
LMY-20 LMY-20 P 23,600 在庫品 在庫品
