ボールねじ|エンドキャップ方式ボールねじ HGシリーズ(C5級)

HGシリーズ

  • HGシリーズ

高リード、多条ねじ 精度等級C5級

■HGシリーズでは、ねじ軸外径の1~3倍のリードが得られるエンドキャップ方式を採用し高速搬送に貢献します。
・多条ねじを採用したことでコンパクトなナットを実現しました。

■高リード化により高速搬送に最適
・ねじ軸外径の1~3倍の高リードを採用し低回転でも高速送りが可能です。
・振動・騒音・発熱等の軽減に効果的です。

■多条ねじの採用によりナットのコンパクト化を実現
・高リードで長くなりやすいナット形状について多条ねじ化しコンパクトなナット全長と定格仕様のアップを実現しています。

#ボールねじ

詳細仕様

  • 16件中 1-10件

  • 表示件数

16件の型式

型式 シリーズ 精度等級 軸径
(mm)
リード
(mm)
ねじ軸
全長
(mm)
循環数 ねじれ
方向
ボール径
(mm)
谷径
(mm)
基本動定格荷重
C
(N)
基本静定格荷重
C0
(N)
ねじ軸長さ(mm) 最大ストローク
(mm)
L1-ナット長さ
リード精度 各部精度 軸方向
すきま
(mm)
予圧トルク
(N.cm)
質量
(kg)
備考
L1 Lt ±Ec ec e300 X Y Z U V

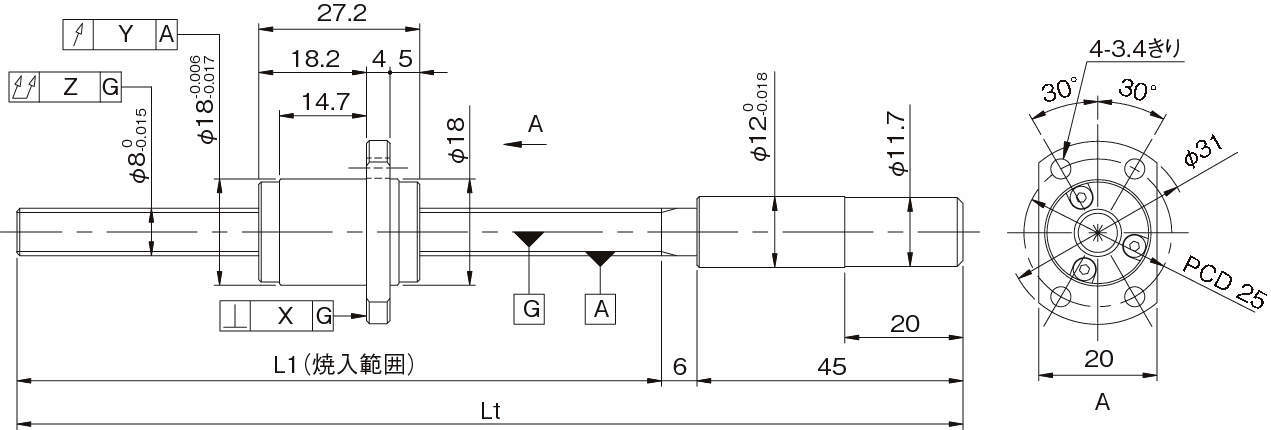

HG0812QS-HEZR-0340A HG C5 8 12 340 1.67巻2列(2条) 1.5875 6.6 2490 3460 289 340 261 0.023 0.018 0.018 0.01 0.012 0.075 0.01 0.005 0.010以下 - 0.2 両端未加工品

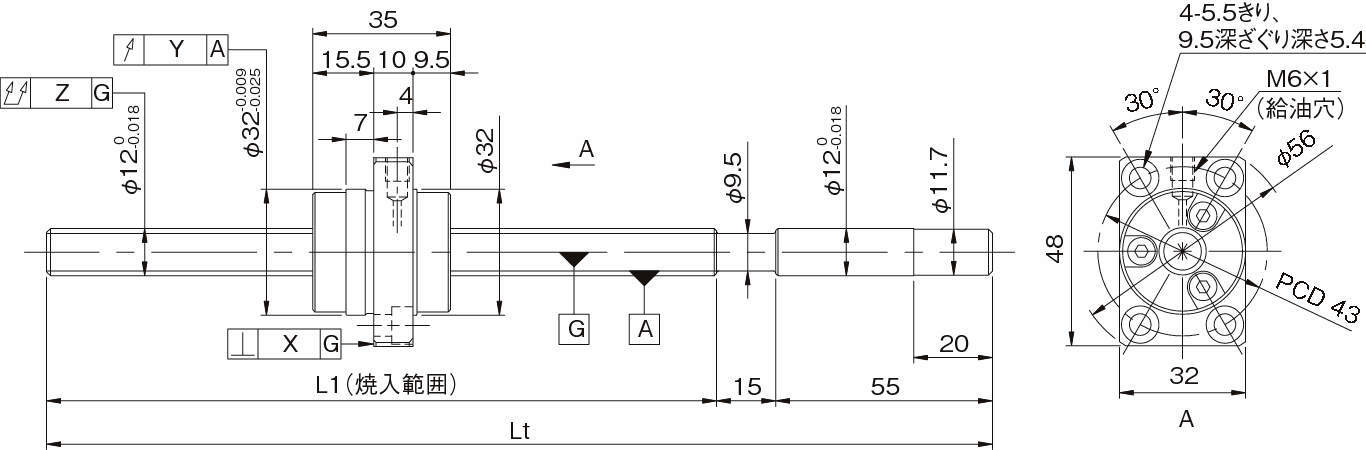

HG1230QS-BEZR-0500A HG C5 12 30 500 0.67巻3列(3条) 3.175 9.5 4800 6650 430 500 395 0.027 0.02 0.018 0.01 0.012 0.08 0.011 0.005 0.010以下 - 0.62 両端未加工品
HG1230QS-BEZR-0800A HG C5 12 30 800 0.67巻3列(3条) 3.175 9.5 4800 6650 730 800 695 0.035 0.025 0.018 0.01 0.012 0.09 0.011 0.005 0.010以下 - 0.85 両端未加工品

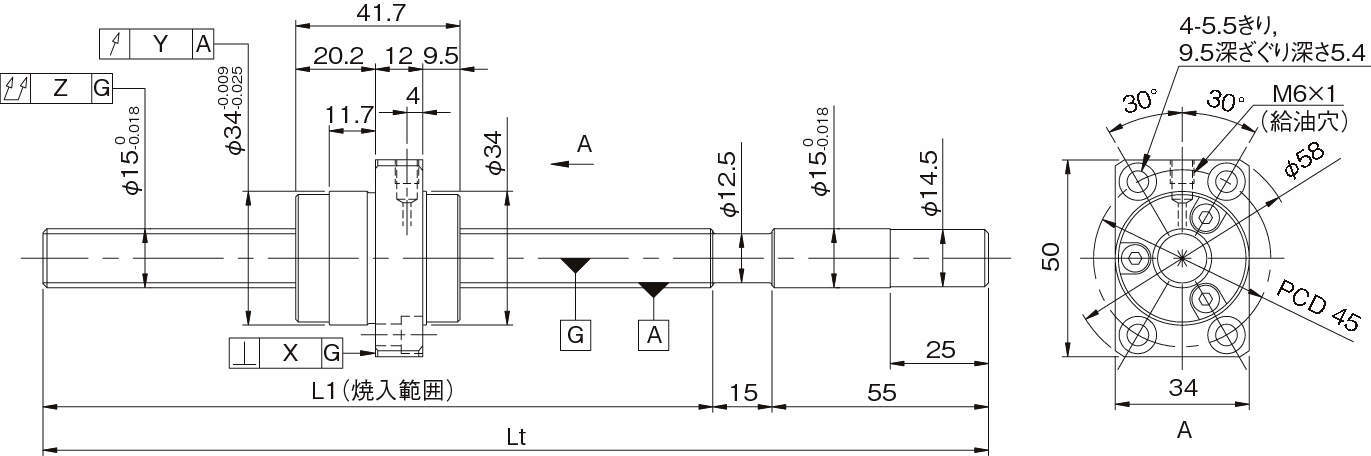

HG1520QS-HEZR-0600A HG C5 15 20 600 1.67巻2列(2条) 3.175 12.5 8740 17550 535 600 487 0.03 0.023 0.018 0.011 0.015 0.075 0.012 0.005 0.005以下 ~6.0 1.07 両端未加工品
HG1520QS-HEZR-1100A HG C5 15 20 1100 1.67巻2列(2条) 3.175 12.5 8740 17550 1035 1100 987 0.046 0.03 0.018 0.011 0.015 0.15 0.012 0.005 0.005以下 ~6.0 1.7 両端未加工品
HG1540QS-BEZR-0600A HG C5 15 40 600 0.67巻3列(3条) 3.175 12.5 5600 8600 530 600 488 0.03 0.023 0.018 0.011 0.015 0.075 0.012 0.005 0.010以下 - 1.06 両端未加工品
HG1540QS-BEZR-1100A HG C5 15 40 1100 0.67巻3列(3条) 3.175 12.5 5600 8600 1030 1100 988 0.046 0.03 0.018 0.011 0.015 0.15 0.012 0.005 0.010以下 - 1.7 両端未加工品

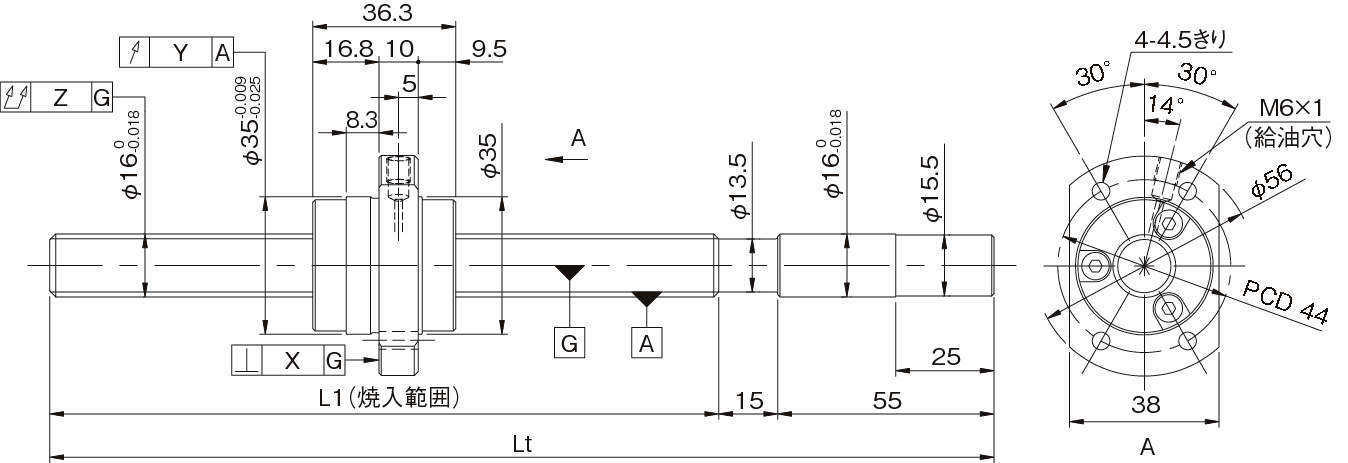

HG1632QS-HEZR-0600A HG C5 16 32 600 0.67巻3列(3条) 3.175 13.5 6100 9100 530 600 493 0.03 0.023 0.018 0.011 0.015 0.075 0.012 0.005 0.005以下 ~6.0 1.14 両端未加工品
HG1632QS-HEZR-1100A HG C5 16 32 1100 0.67巻3列(3条) 3.175 13.5 6100 9100 1030 1100 993 0.046 0.03 0.018 0.011 0.015 0.15 0.012 0.005 0.005以下 ~6.0 1.86 両端未加工品

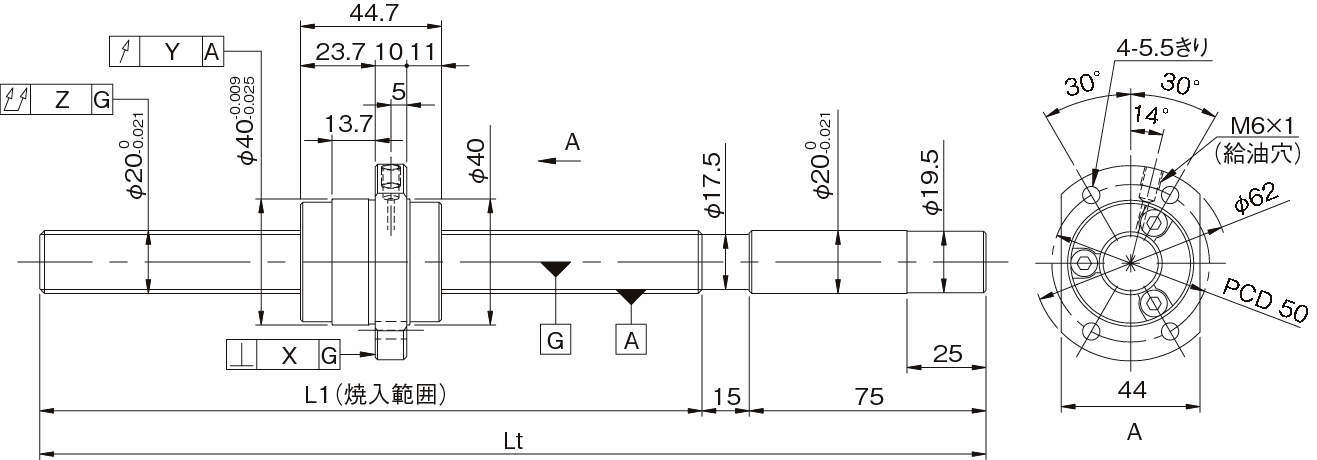

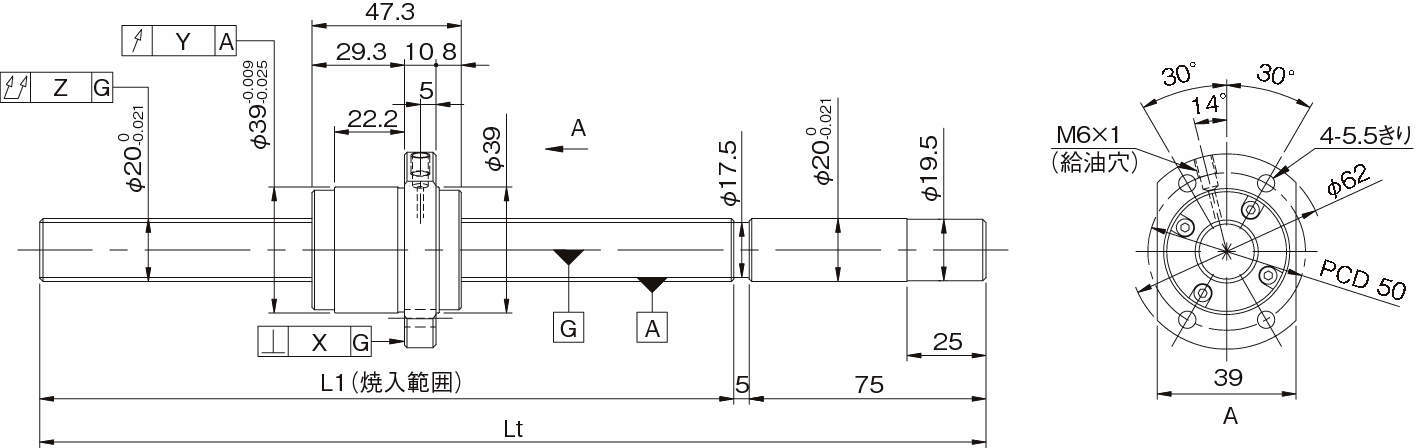

HG2020QS-HEZR-1000A HG C5 20 20 1000 1.67巻2列(2条) 3.175 17.5 10690 23330 920 1000 872 0.04 0.027 0.018 0.011 0.015 0.12 0.012 0.005 0.005以下 ~7.0 2.71 両端未加工品

型式 商品コード 単位 価格
(円)
基準納期
日伝 メーカー
HG0812QS-HEZR-0340A HG0812QS-HEZR-0340A P 59,000 - -
HG1230QS-BEZR-0500A HG1230QS-BEZR-0500A P 95,000 - -
HG1230QS-BEZR-0800A HG1230QS-BEZR-0800A P 109,000 - -
HG1520QS-HEZR-0600A HG1520QS-HEZR-0600A P 73,000 - -
HG1520QS-HEZR-1100A HG1520QS-HEZR-1100A P 108,000 - -
HG1540QS-BEZR-0600A HG1540QS-BEZR-0600A P 99,000 - -
HG1540QS-BEZR-1100A HG1540QS-BEZR-1100A P 124,000 - -
HG1632QS-HEZR-0600A HG1632QS-HEZR-0600A P 76,000 - -
HG1632QS-HEZR-1100A HG1632QS-HEZR-1100A P 93,000 - -
HG2020QS-HEZR-1000A HG2020QS-HEZR-1000A P 97,000 - -
