ボールねじ｜転造ボールねじ GYシリーズ（C10級）

GYシリーズ

GYシリーズ

搬送用途、ワイドバリエーション転造ボールねじ

■多彩なねじ軸外径とリードから選択可能！
・豊富なねじ軸外径とリードから無駄のない最適なサイズの選定が可能です。

■取付形態に合わせたナットの種類から選択可能！
・丸形、角形、ハイリード形の3種類のナット形状から選定可能です。

■フリーコンビネーション仕様
・GYシリーズのねじ軸とナットは相互に互換性があります。
・それぞれ単品での発注に対応しています。

: #ボールねじ

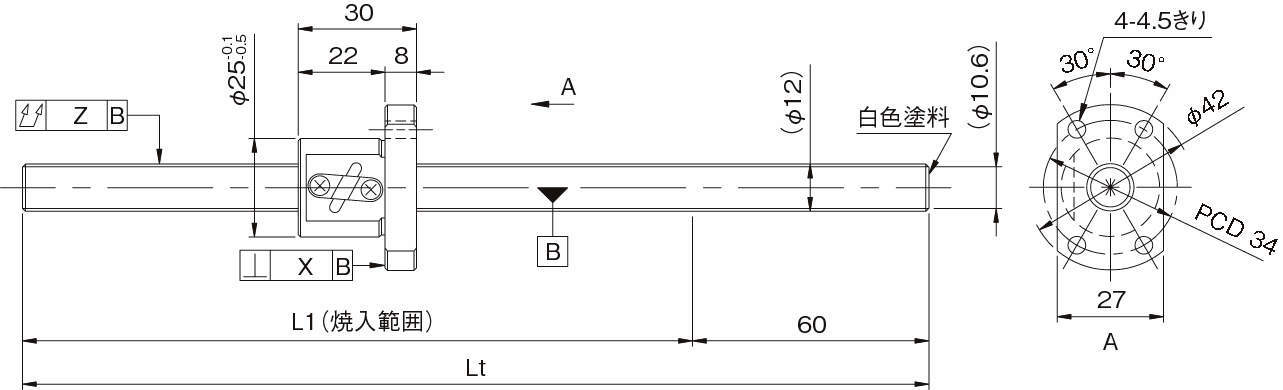

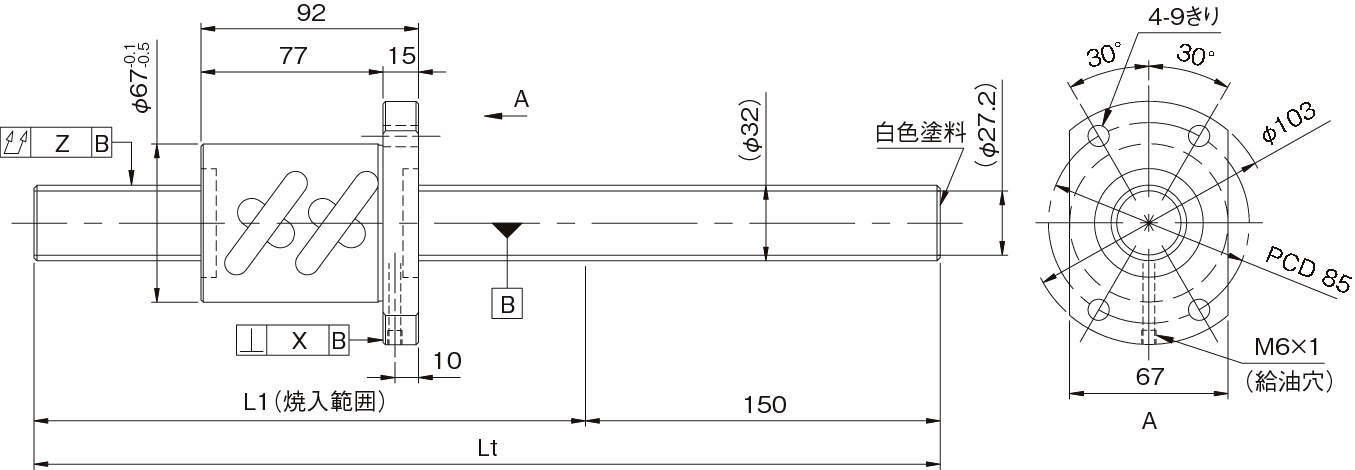

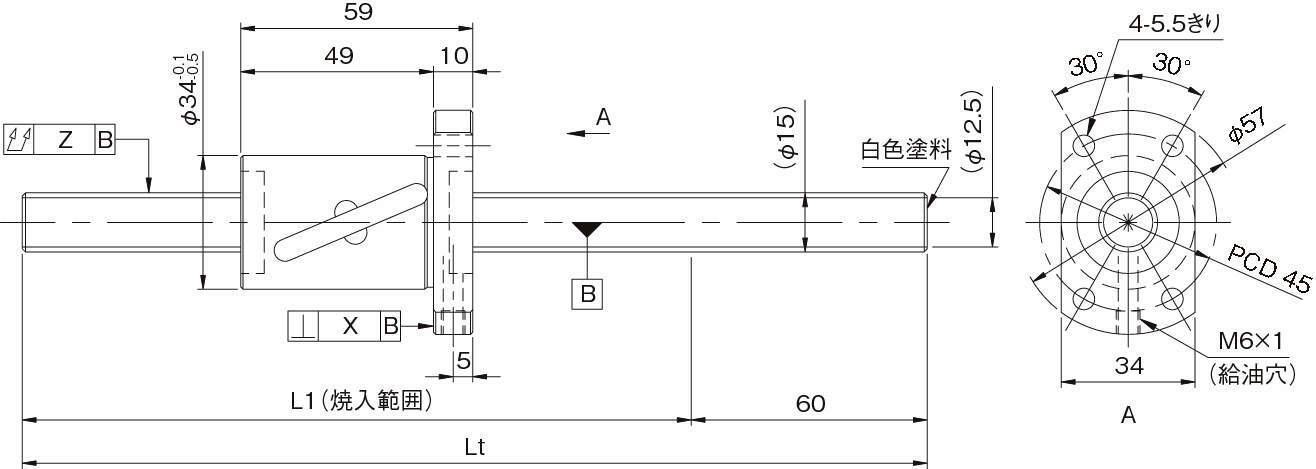

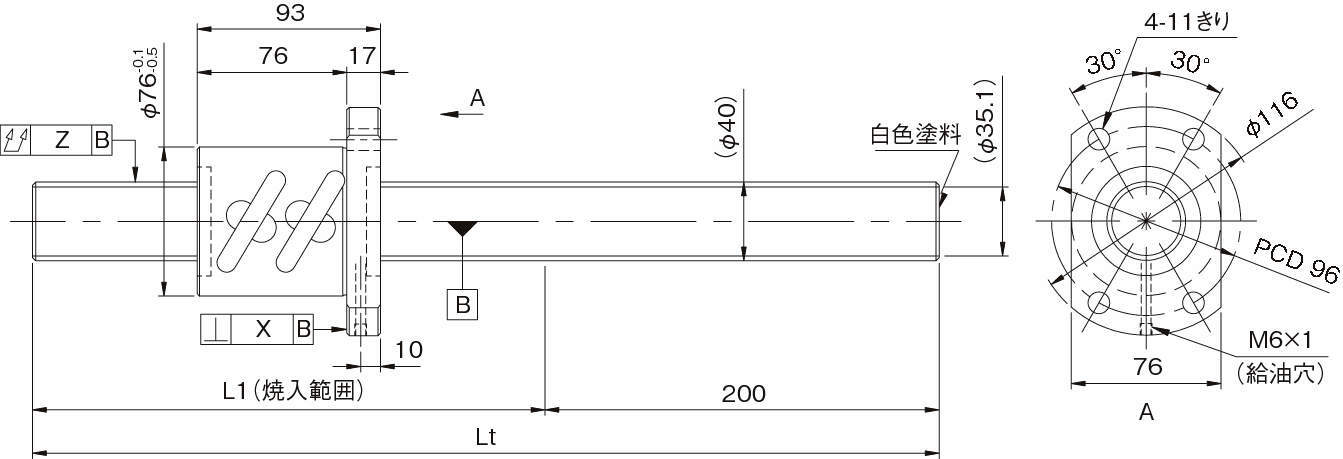

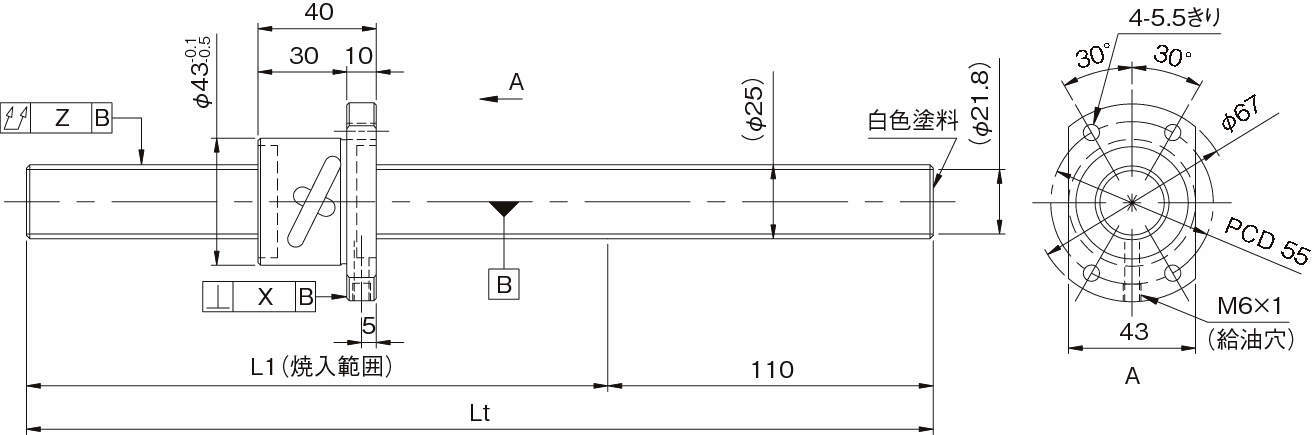

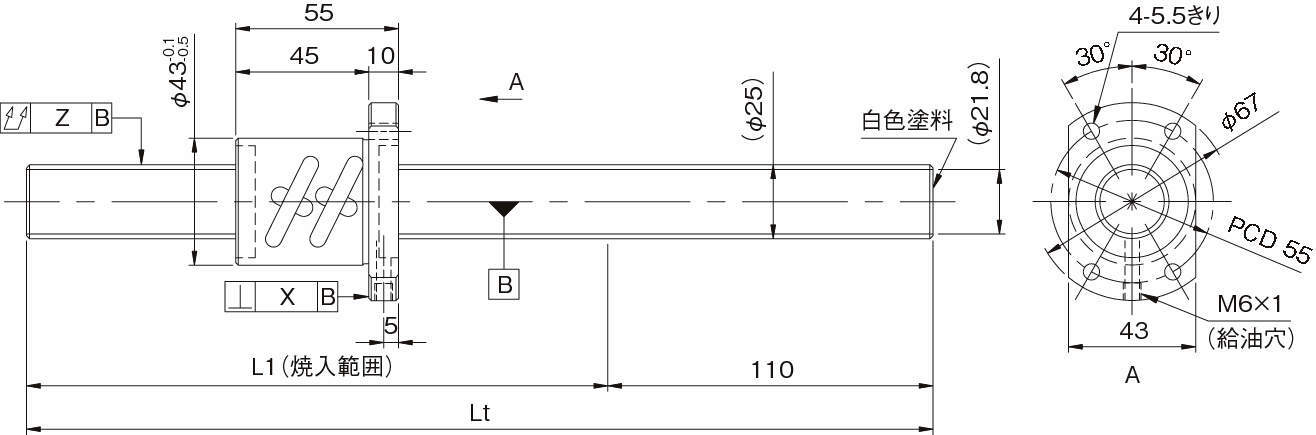

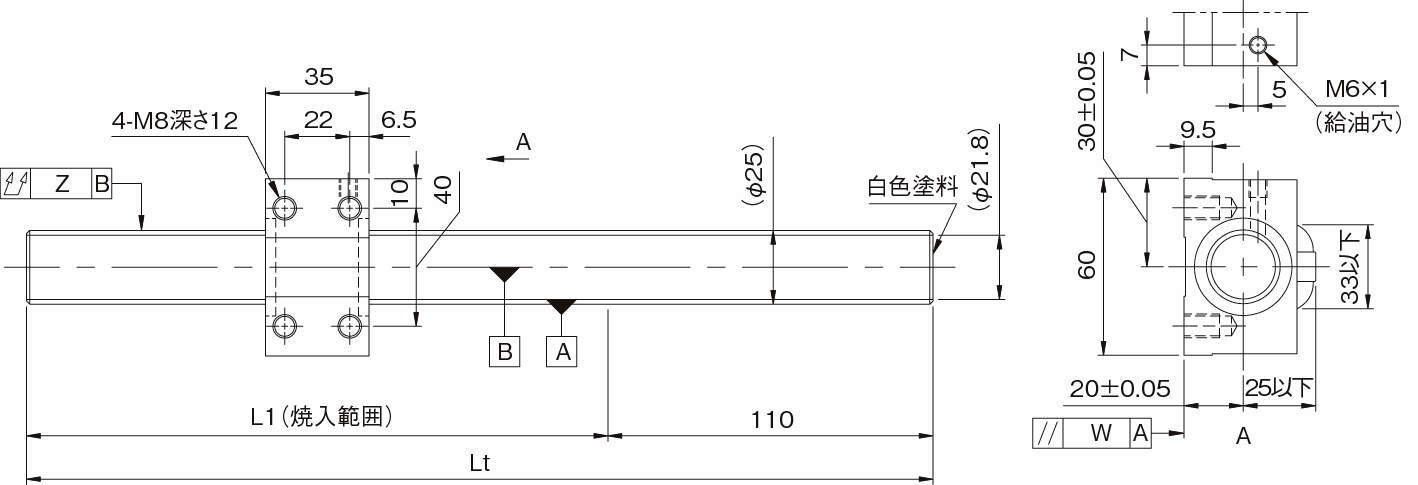

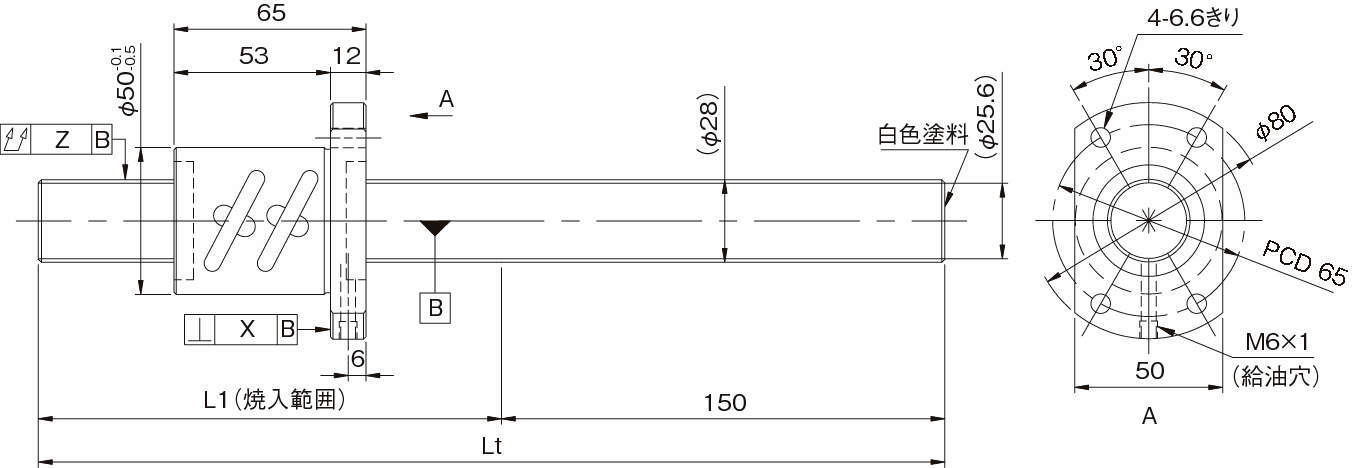

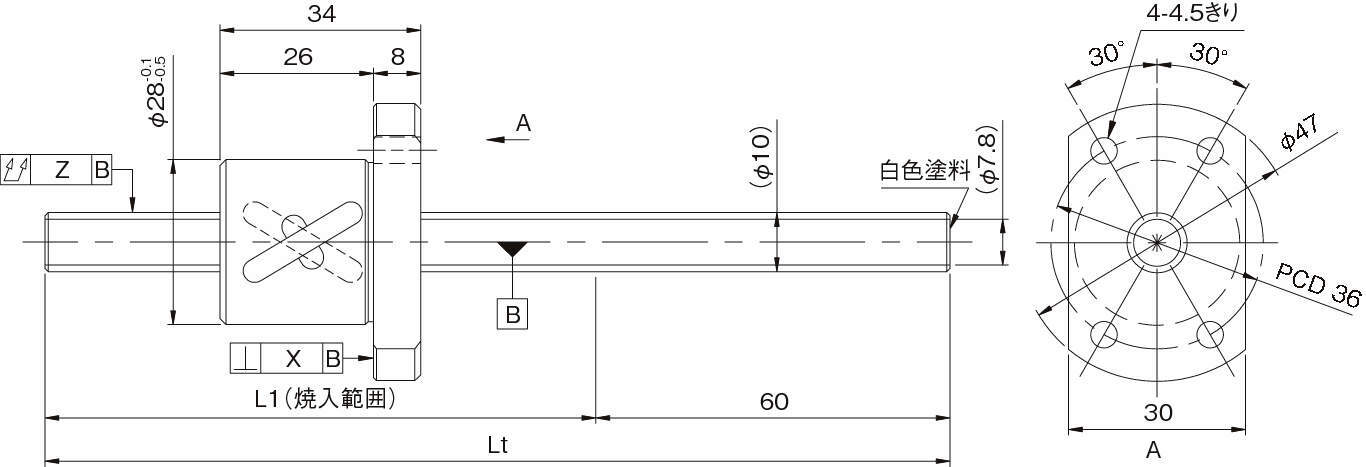

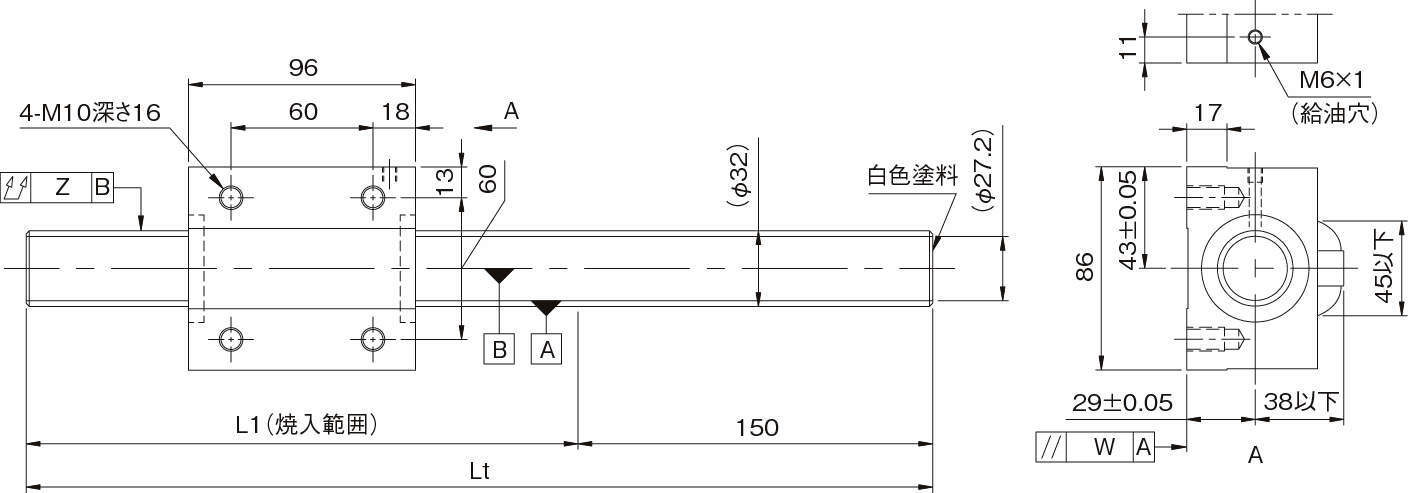

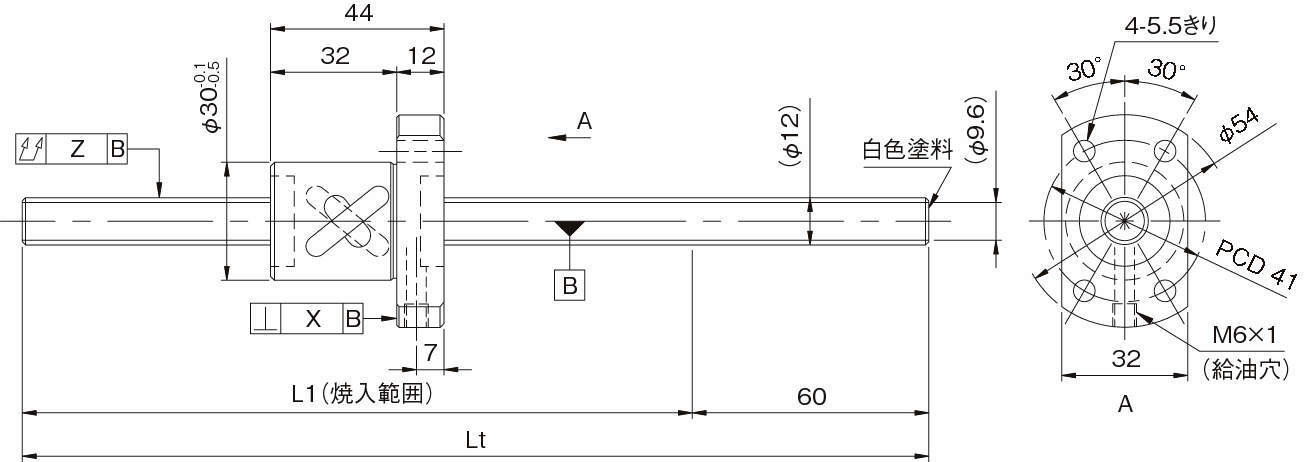

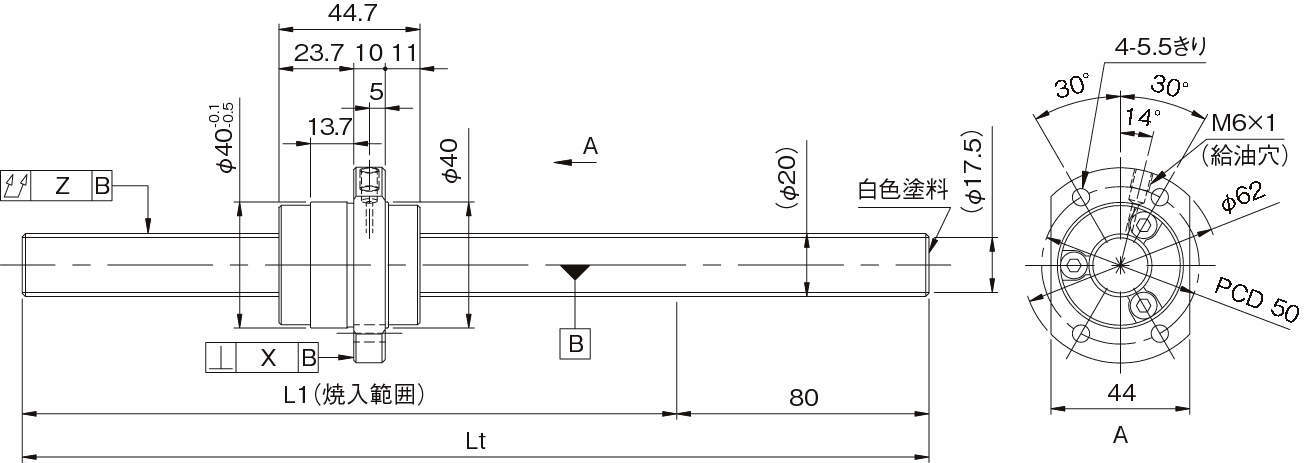

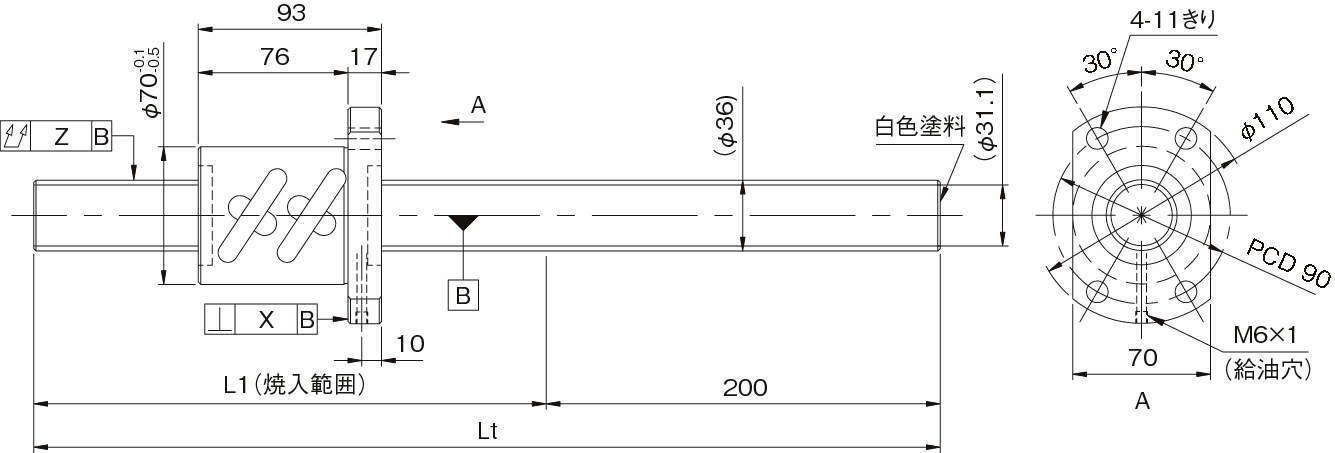

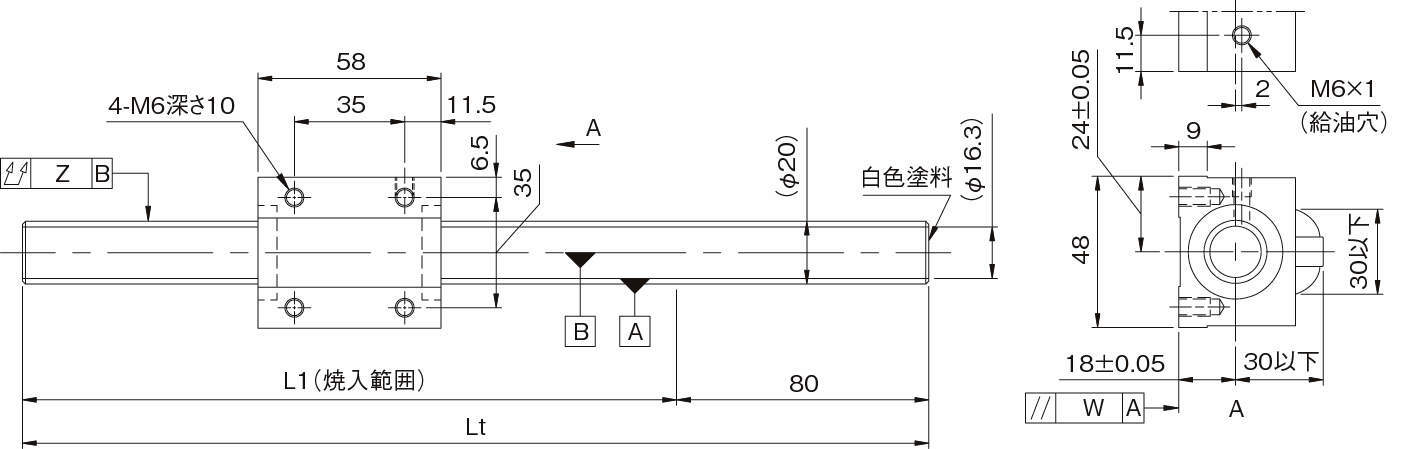

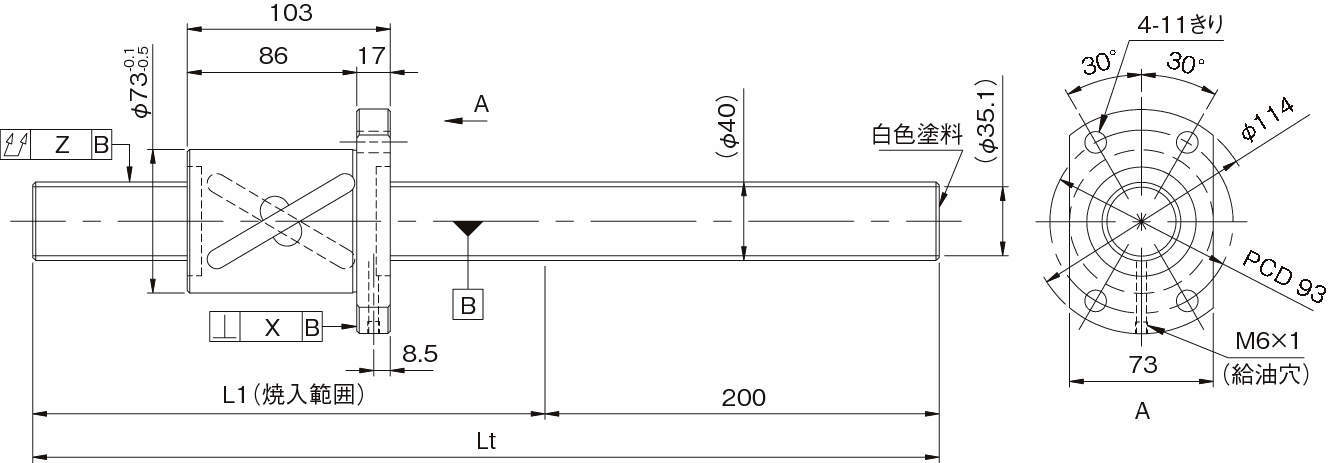

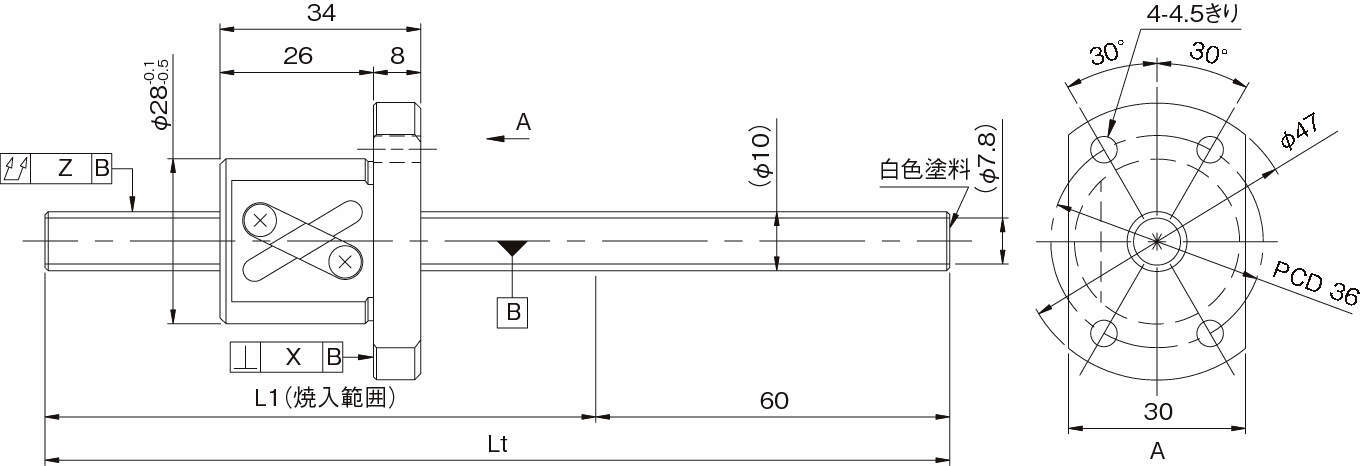

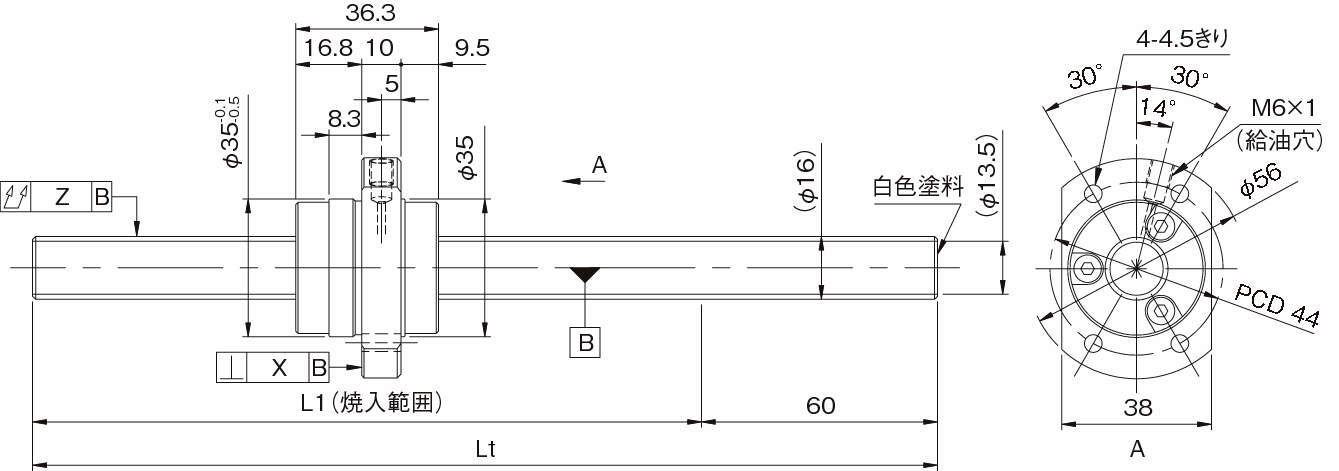

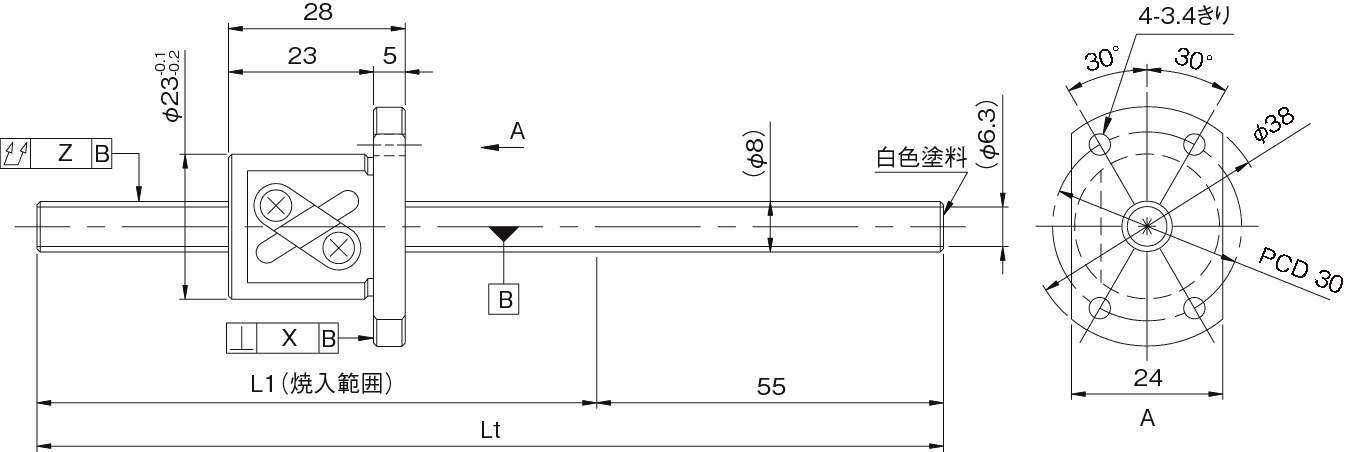

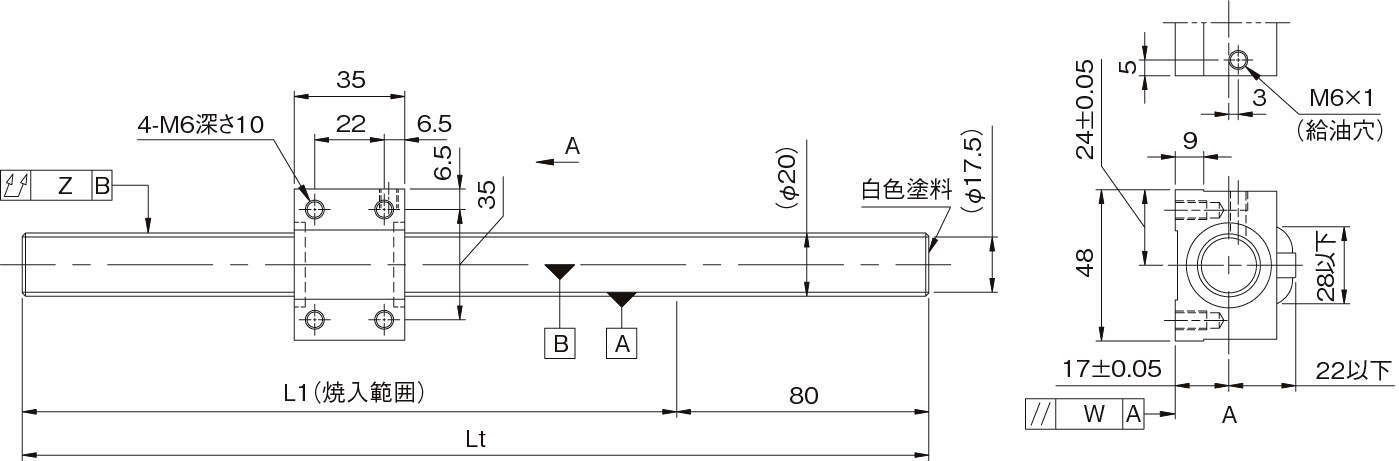

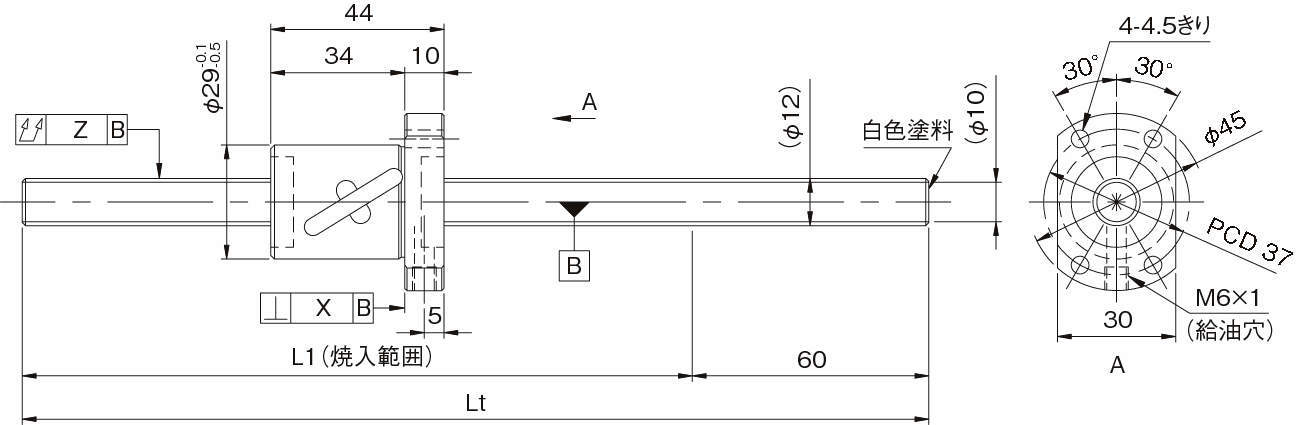

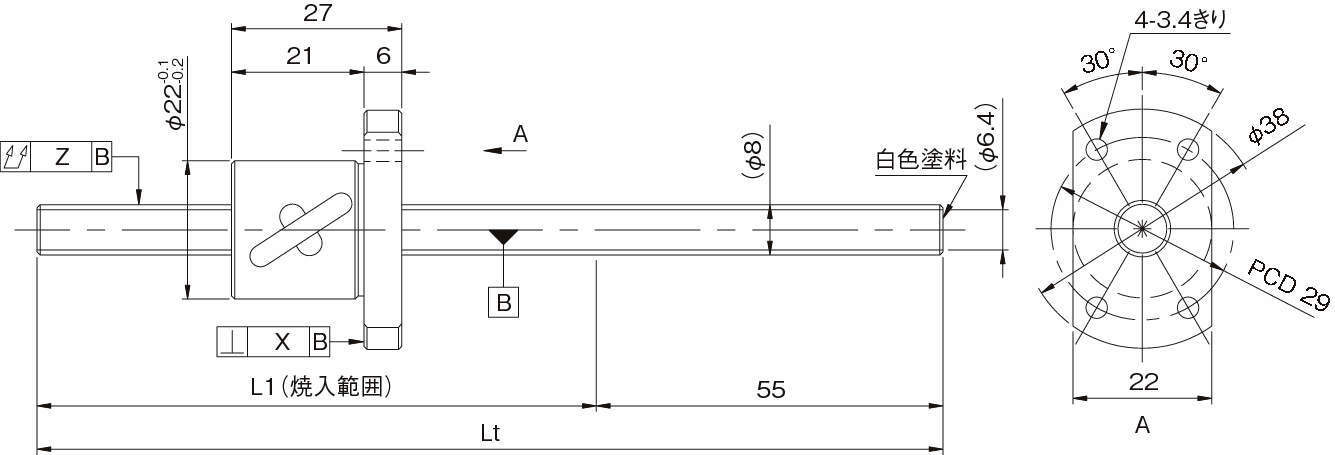

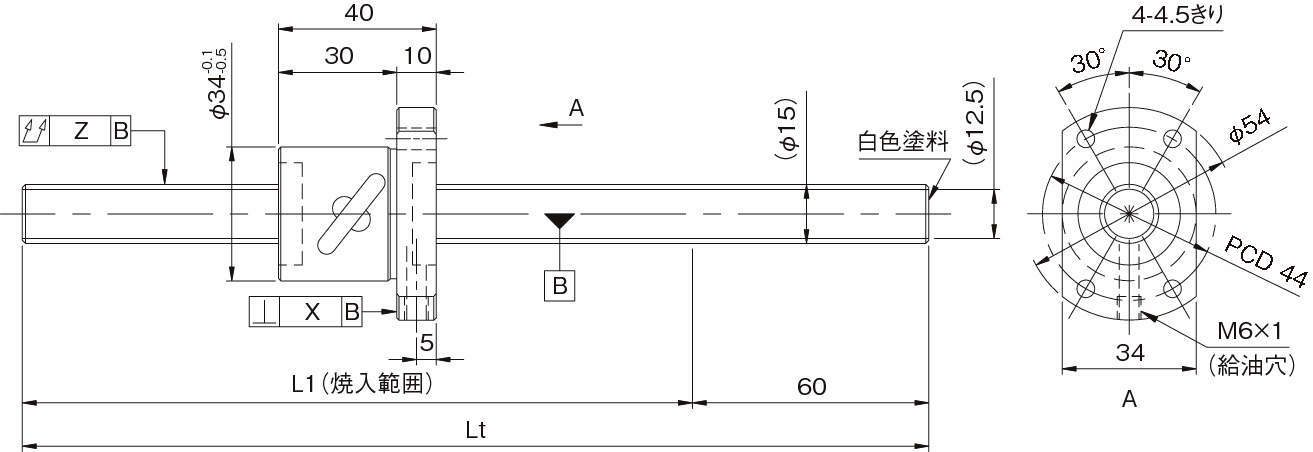

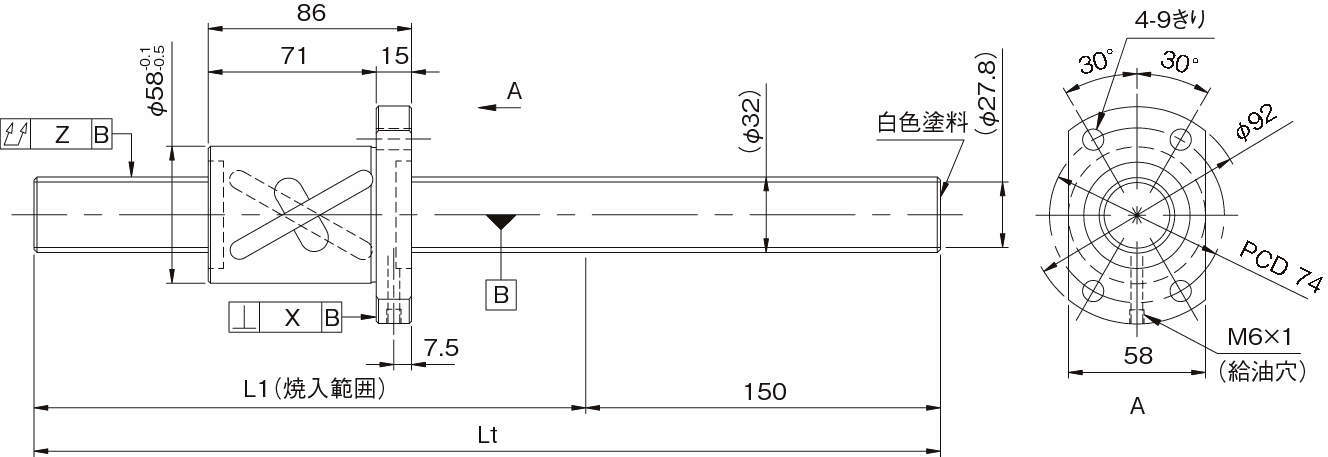

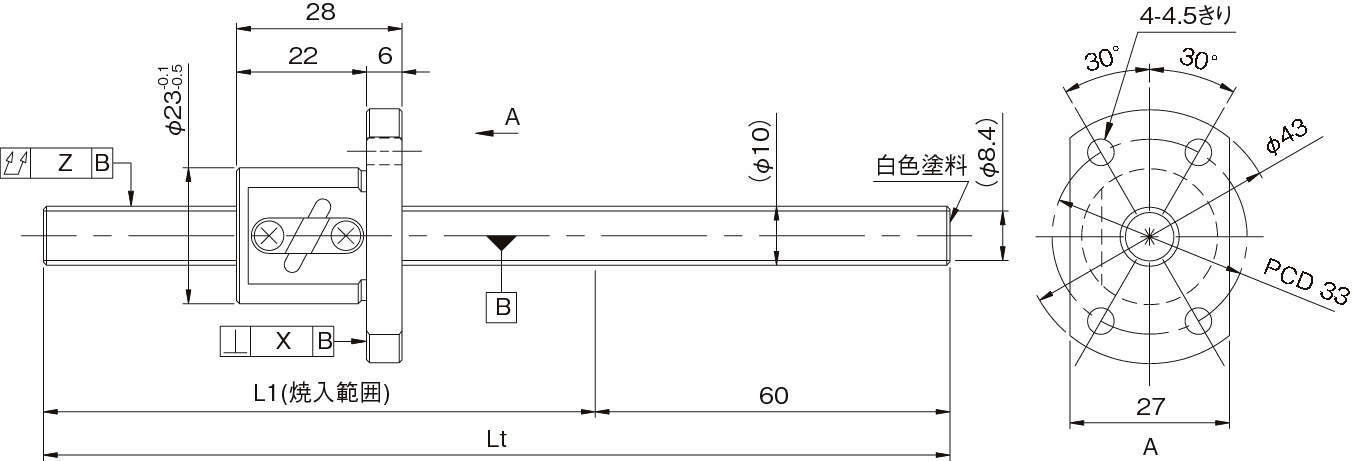

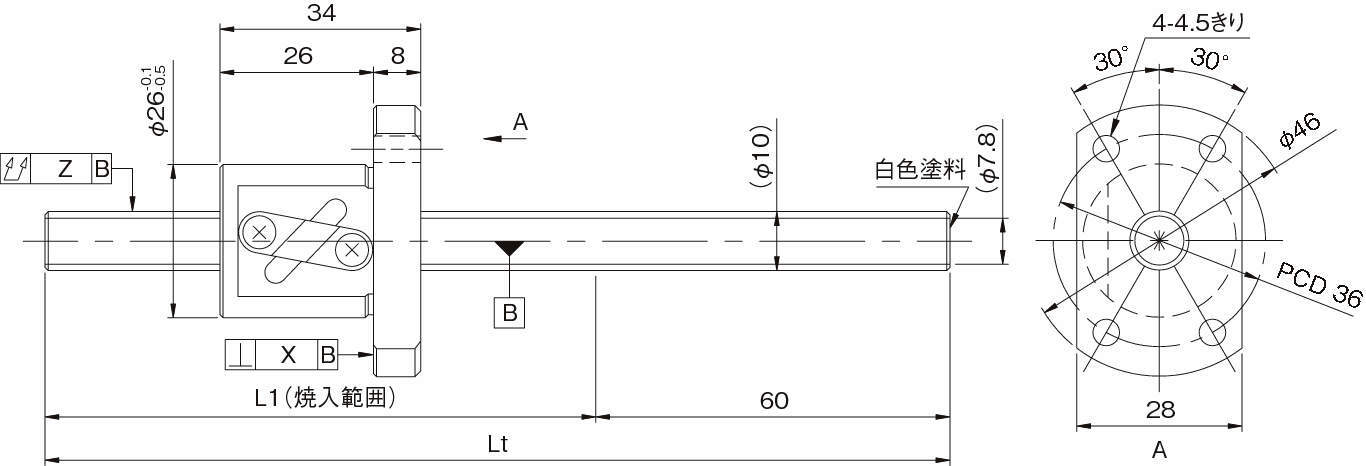

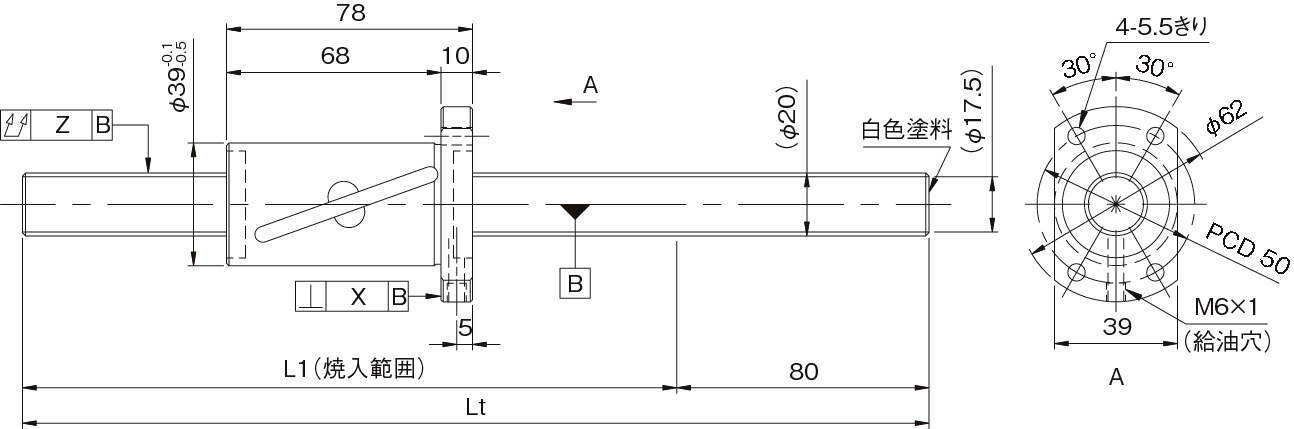

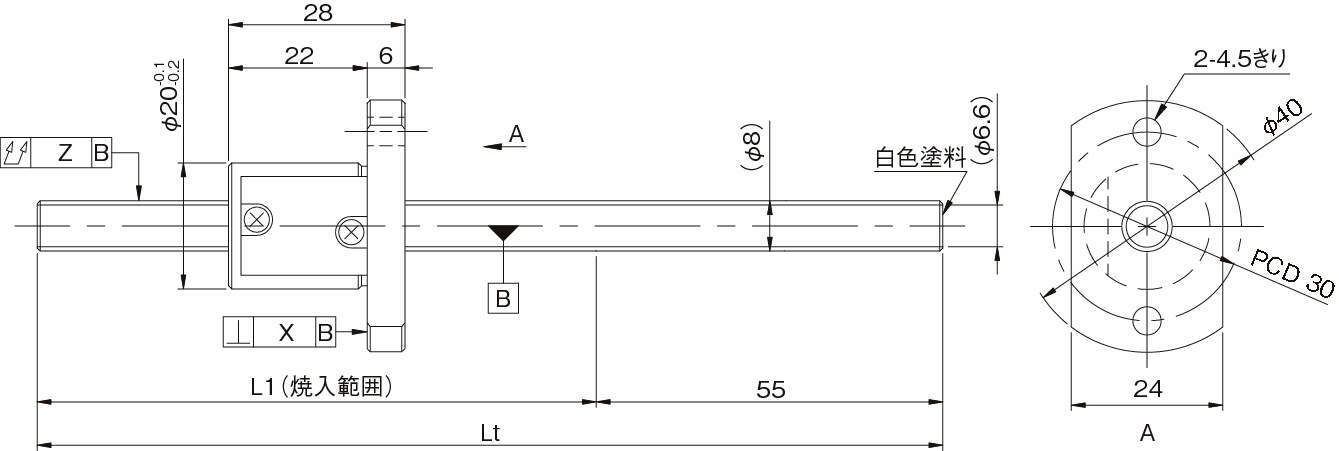

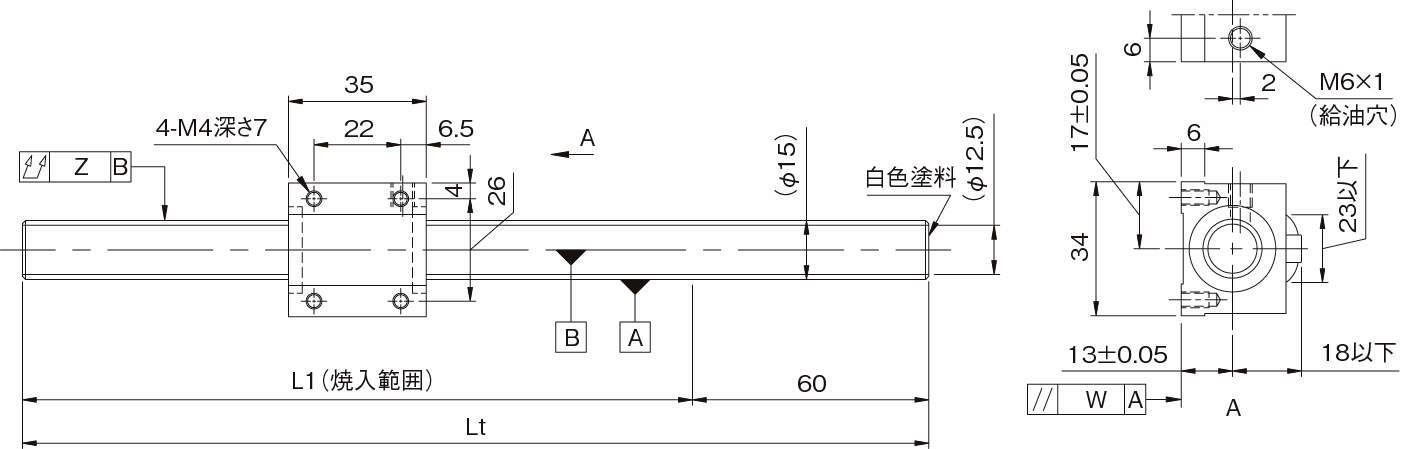

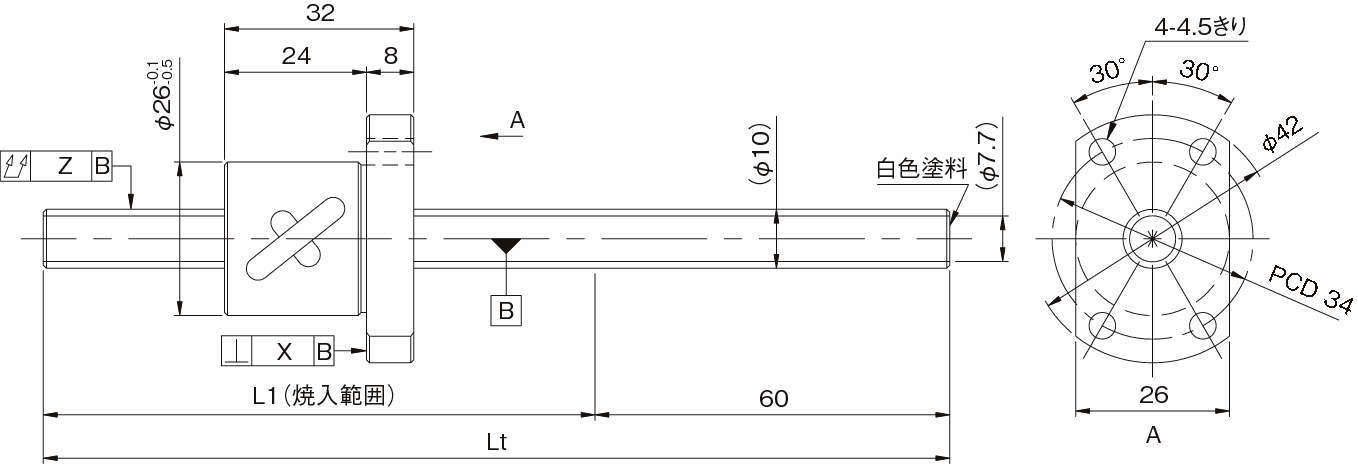

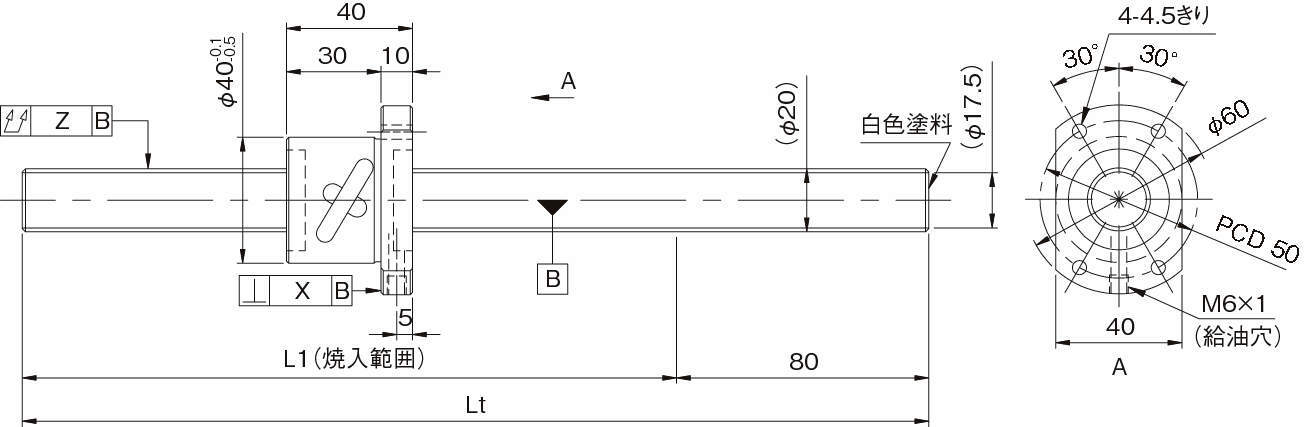

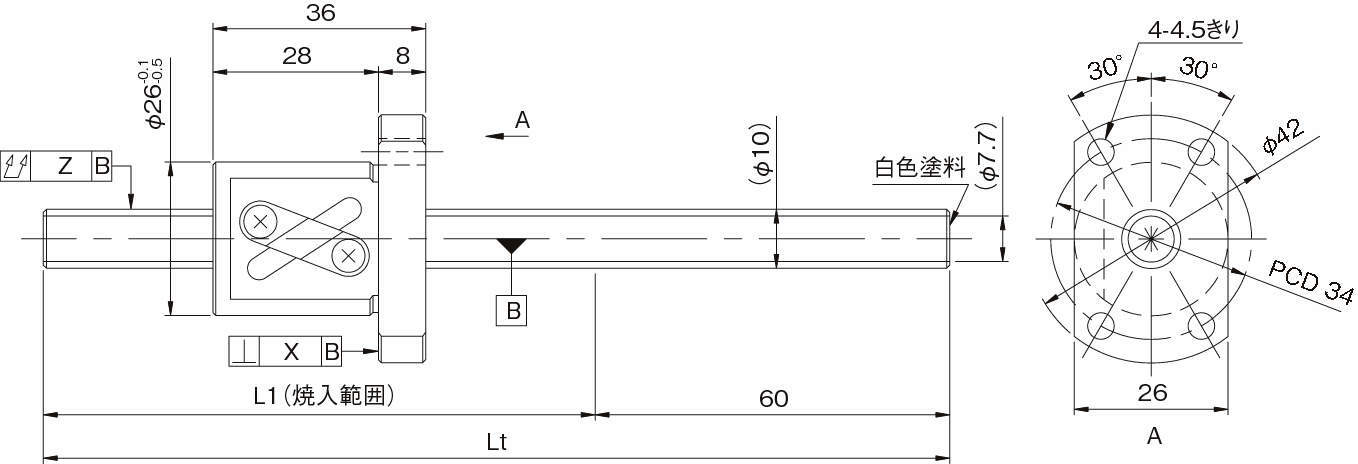

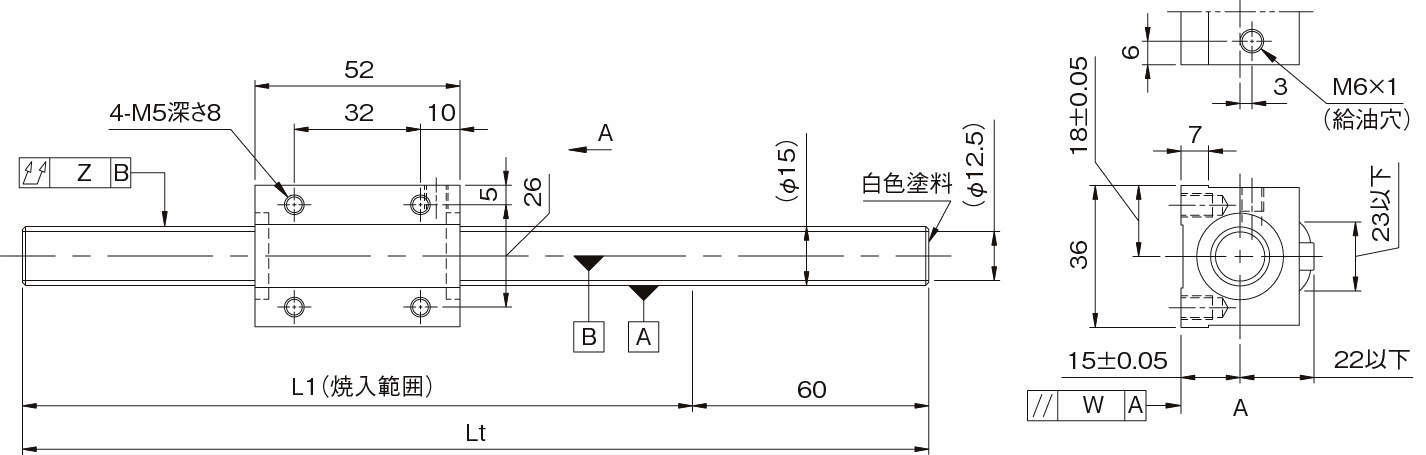

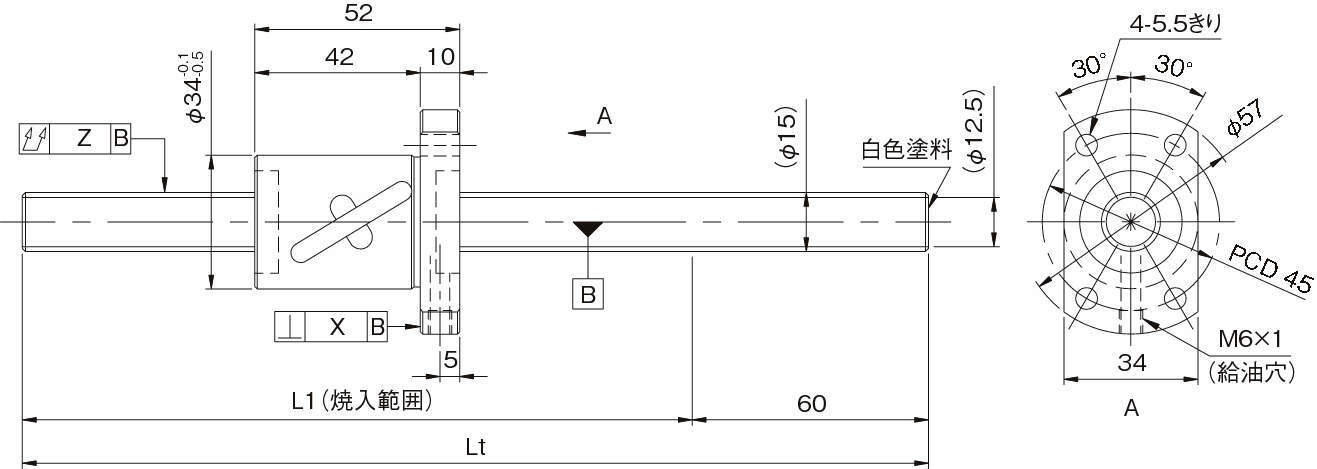

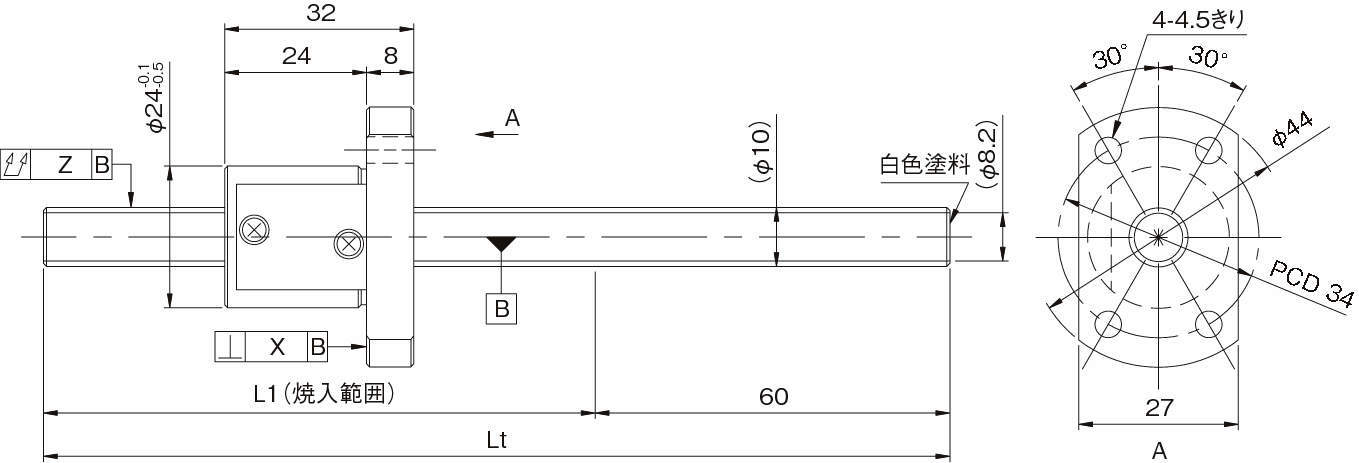

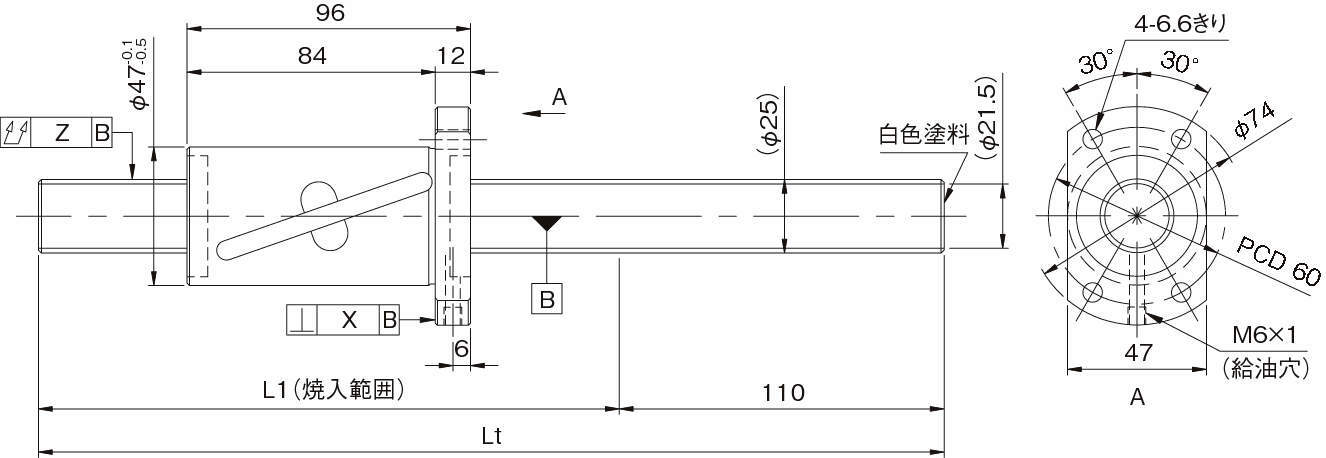

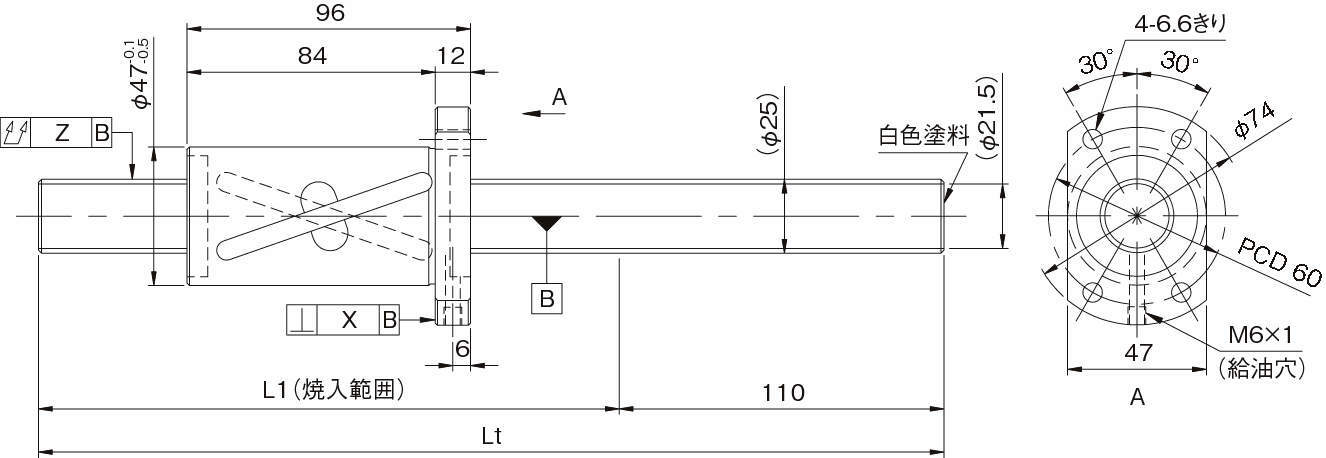

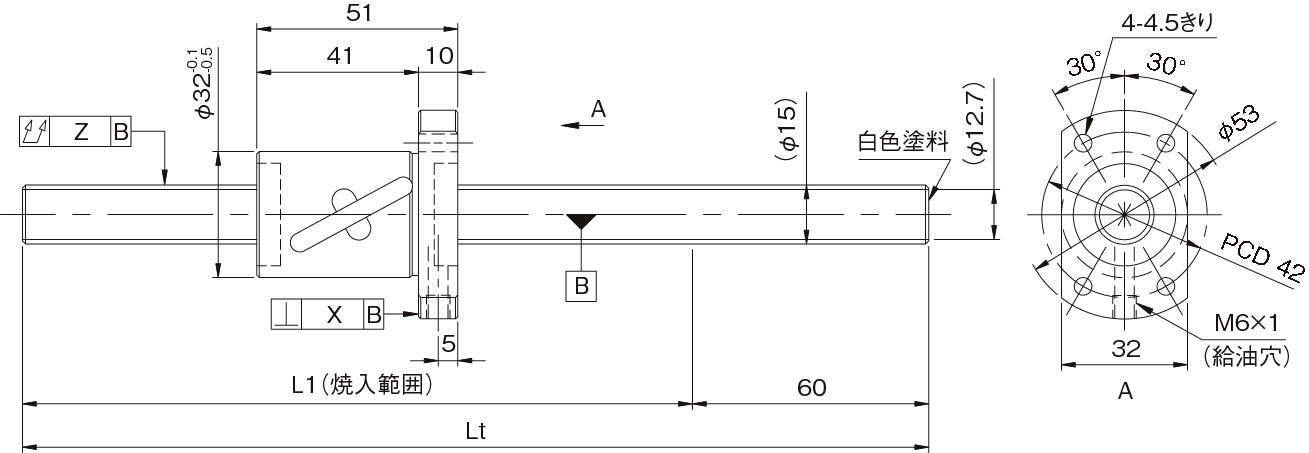

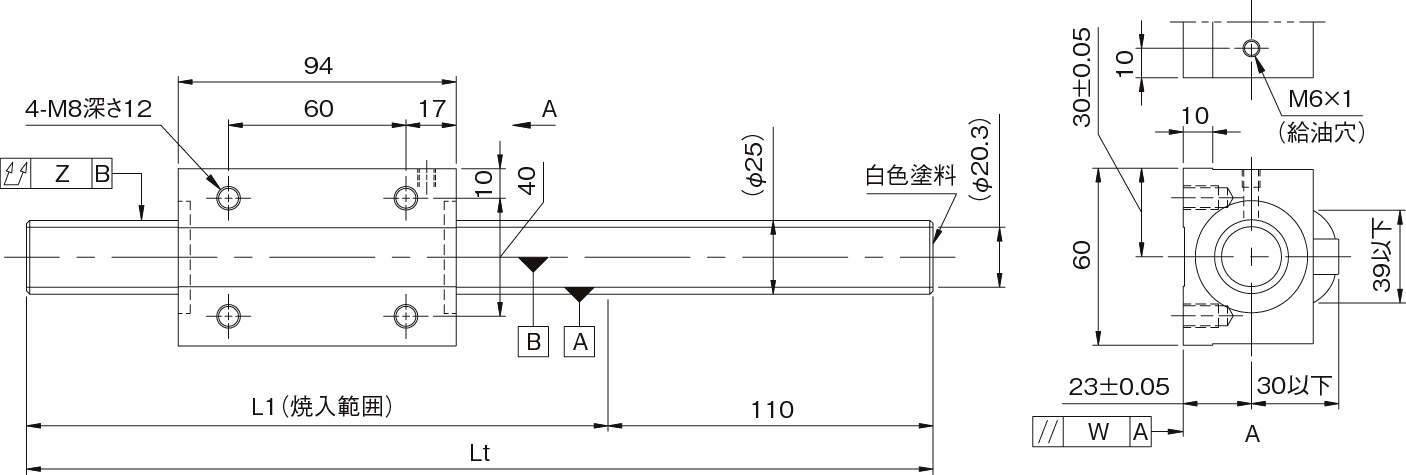

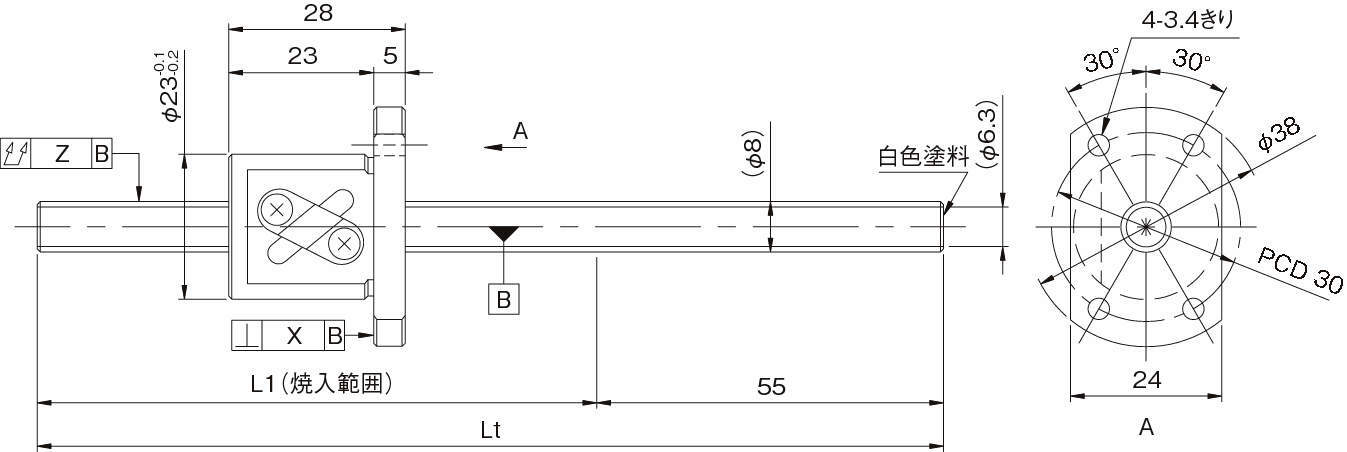

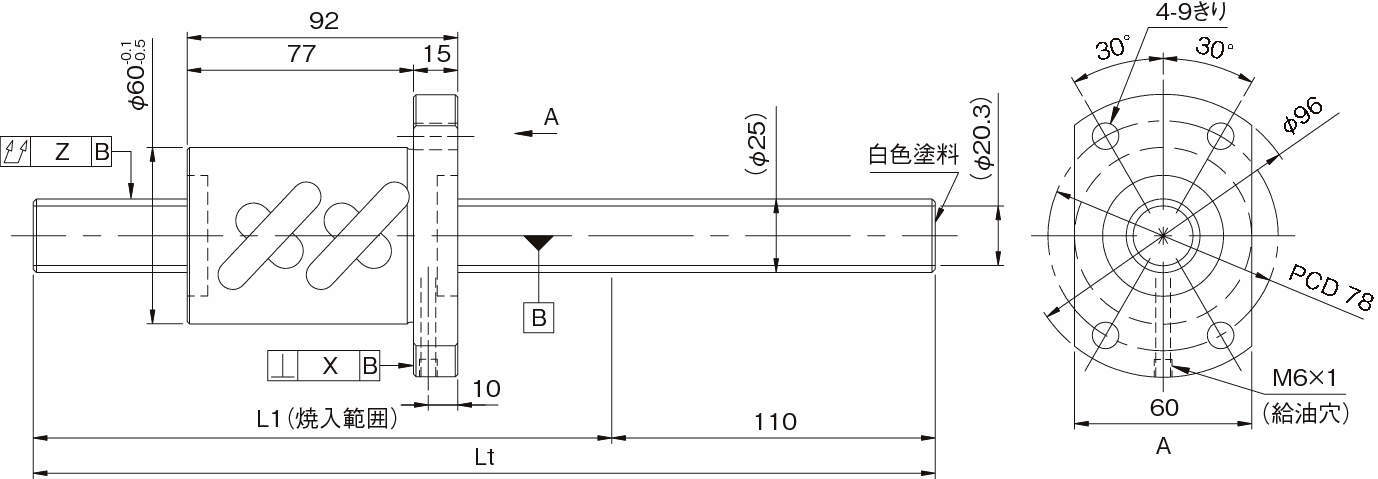

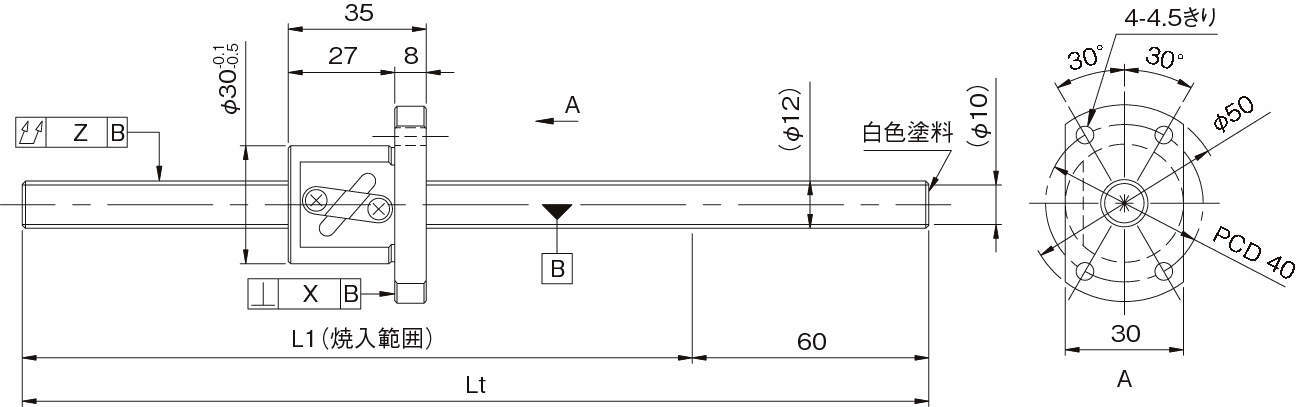

寸法図
動画
カタログ・チラシ

一覧を見る

詳細仕様

前へ

次へ

247件中 1-10件
表示件数

仕様
価格・納期

247件の型式

型式	シリーズ	精度等級	軸径 (mm)	リード (mm)	ねじ軸全長 (mm)	タイプ	ナット形状	循環数	ねじれ方向	ボール径 (mm)	谷径 (mm)	基本動定格荷重 C (N)	基本静定格荷重 C0 (N)	ねじ軸長さ(mm)		最大ストローク (mm) L1-ナット長さ	リード精度 (累積リード誤差)	各部精度	質量 (kg)
														L1	Lt			Z
														L1	Lt			Z
GY0802GS-HGNR-0200A	GY	C10	8	2	200	セット（ナット＆ねじ軸）	丸形	3.5巻1列	右	1.5875	6.6	1800	3200	145	200	117	0.21/300	0.08	0.17
GY0802GS-HGNR-0400A	GY	C10	8	2	400	セット（ナット＆ねじ軸）	丸形	3.5巻1列	右	1.5875	6.6	1800	3200	345	400	317	0.21/300	0.2	0.25
GY0802GS-HGNR	GY	C10	8	2	-	ナットのみ	丸形	3.5巻1列	右	1.5875	6.6	1800	3200	-	-	-	0.21/300	0.2	-
GY0802ZZ-ZZZZ-0200D	GY	C10	8	2	200	ねじ軸のみ	-	-	右	1.5875	6.6	-	-	145	200	-	0.21/300	0.08	-
GY0802ZZ-ZZZZ-0400D	GY	C10	8	2	400	ねじ軸のみ	-	-	右	1.5875	6.6	-	-	345	400	-	0.21/300	0.2	-
GY0804DS-HANR-0200A	GY	C10	8	4	200	セット（ナット＆ねじ軸）	丸形	2.5巻1列	右	2	6.3	1900	3100	145	200	117	0.21/300	0.08	0.18
GY0804DS-HANR-0400A	GY	C10	8	4	400	セット（ナット＆ねじ軸）	丸形	2.5巻1列	右	2	6.3	1900	3100	345	400	317	0.21/300	0.2	0.26
GY0804DS-HANR	GY	C10	8	4	-	ナットのみ	丸形	2.5巻1列	右	2	6.3	1900	3100	-	-	-	0.21/300	0.2	-
GY0804ZZ-ZZZZ-0200D	GY	C10	8	4	200	ねじ軸のみ	-	-	右	2	6.3	-	-	145	200	-	0.21/300	0.08	-
GY0804ZZ-ZZZZ-0400D	GY	C10	8	4	400	ねじ軸のみ	-	-	右	2	6.3	-	-	345	400	-	0.21/300	0.2	-

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
GY0802GS-HGNR-0200A	GY0802GS-HGNR-0200A	P	18,400	-	-
GY0802GS-HGNR-0400A	GY0802GS-HGNR-0400A	P	19,600	-	-
GY0802GS-HGNR	GY0802GS-HGNR	P	13,800	-	-
GY0802ZZ-ZZZZ-0200D	GY0802ZZ-ZZZZ-0200D	P	4,600	-	-
GY0802ZZ-ZZZZ-0400D	GY0802ZZ-ZZZZ-0400D	P	5,800	-	-
GY0804DS-HANR-0200A	GY0804DS-HANR-0200A	P	18,400	-	-
GY0804DS-HANR-0400A	GY0804DS-HANR-0400A	P	19,600	-	-
GY0804DS-HANR	GY0804DS-HANR	P	13,800	-	-
GY0804ZZ-ZZZZ-0200D	GY0804ZZ-ZZZZ-0200D	P	4,600	-	-
GY0804ZZ-ZZZZ-0400D	GY0804ZZ-ZZZZ-0400D	P	5,800	-	-
