KLA-SN
KLA-SN
■取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。
・目盛り幅が大きく、油量の変化がわかりやすい。
・薄型で、小さなスペースでも取り付け可能です。

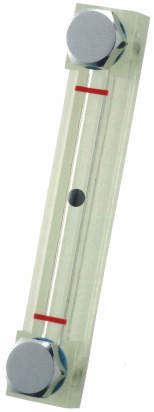

■KLA-SN型は本体に透明ポリアミド樹脂を採用した成形品のオイルゲージです。
・KLA-A型（アクリル樹脂製品）と同等の機能を有し、コスト面では安価になっています。
■本体の透明度は良く、裏面の白色印刷とフロートの内蔵により、油面が確実に読み取れます。
■耐熱：90℃
・使用温度の範囲は、30℃～90℃です。
■耐圧：0.5MPa
■フロートは黒色が標準です。
・赤色の場合はご注文の際に指定してください。
■KLA-SN型は上、下に二本の赤線の入ったものを標準品として製作しております。
・上部が黄線のもの指示線ナシのものも製作できます。
6件の型式
KLA-SN

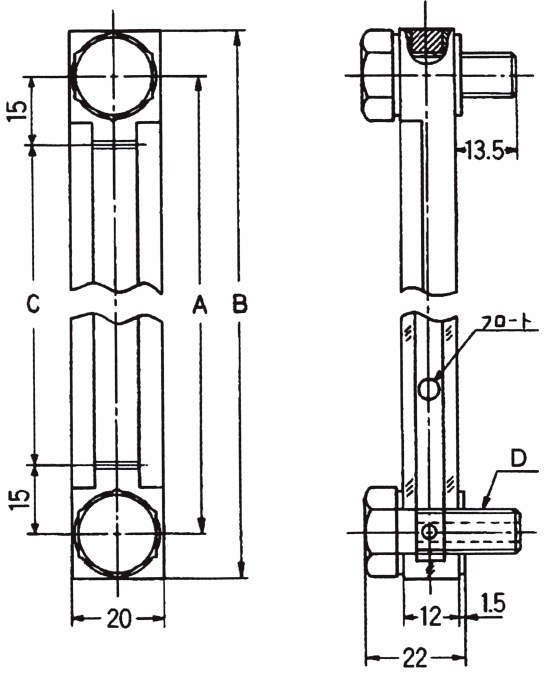

| 型式 | シリーズ | 指示線 | フロート色 | A |
B (mm) |
C (mm) |
D | |
|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | |||||||
| KLA-40SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 40 | ±0.40 | 60 | 10 | M10×1.50 |
| KLA-50SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 50 | ±0.40 | 70 | 20 | M10×1.50 |
| KLA-60SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 60 | ±0.40 | 80 | 30 | M10×1.50 |
| KLA-70SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 70 | ±0.40 | 90 | 40 | M10×1.50 |
| KLA-80SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 80 | ±0.40 | 100 | 50 | M10×1.50 |
| KLA-100SN-A-M10 | KLA-SN-A | 上下赤線 | 黒色 | 100 | ±0.40 | 120 | 70 | M10×1.50 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KLA-40SN-A-M10 | KLA-40SN-A-M10 | P | 2,870 | - | 10日間 |
| KLA-50SN-A-M10 | KLA-50SN-A-M10 | P | 3,000 | - | 10日間 |
| KLA-60SN-A-M10 | KLA-60SN-A-M10 | P | 3,220 | - | 6日間 |
| KLA-70SN-A-M10 | KLA-70SN-A-M10 | P | 3,570 | - | 6日間 |
| KLA-80SN-A-M10 | KLA-80SN-A-M10 | P | 3,830 | - | 6日間 |
| KLA-100SN-A-M10 | KLA-100SN-A-M10 | P | 4,270 | - | 6日間 |
