KLPD
KLPD
■KLPD型は一般用オイルゲージです。
■ゲージ管の中央にKLP型と同様に赤線が入っていて、油が入ると赤線が太くなり、油の量が明確になります。
・遠くからでも油の量が確認できます。
■パイプの長さを変えることで、取り付けピッチを自由に決めることができます。
・ゲージ管の径は一般用ではピッチ100～150mmでφ12、ピッチ 200～1,000mmでφ16です。
■耐圧：1.0MPa
■フロートが入っています。
■取り付けピッチ400mm以上については、中間受けが付いています。
・この中間受けは指示線の役目も果たします。
34件の型式
KLPD

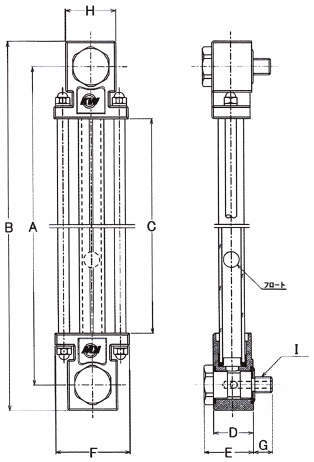

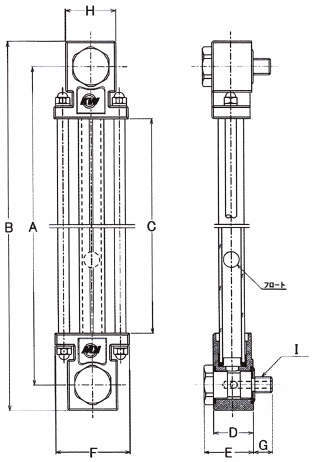

| 型式 | シリーズ | A |
B (mm) |
C (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
I | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | 公差 | ||||||||||

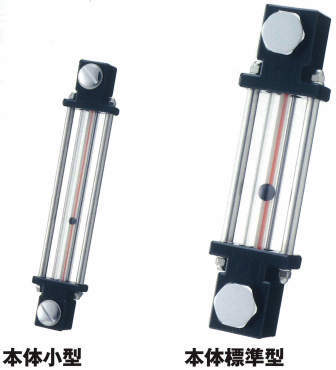

| KLPD-100-M8 | KLPD（本体小型） | 100 | ±0.40 | 120 | 58 | 18 | 22 | 33 | (9) | 20 | M8×1.25 |
| KLPD-120-M8 | KLPD（本体小型） | 120 | ±0.40 | 140 | 78 | 18 | 22 | 33 | (9) | 20 | M8×1.25 |
| KLPD-150-M8 | KLPD（本体小型） | 150 | ±0.40 | 170 | 108 | 18 | 22 | 33 | (9) | 20 | M8×1.25 |
| KLPD-100-M10 | KLPD（本体小型） | 100 | ±0.40 | 120 | 58 | 18 | 22 | 33 | (9) | 20 | M10×1.50 |
| KLPD-120-M10 | KLPD（本体小型） | 120 | ±0.40 | 140 | 78 | 18 | 22 | 33 | (9) | 20 | M10×1.50 |
| KLPD-150-M10 | KLPD（本体小型） | 150 | ±0.40 | 170 | 108 | 18 | 22 | 33 | (9) | 20 | M10×1.50 |
| KLPD-200-M10 | KLPD | 200 | ±0.45 | 232 | 135 | 25 | 31 | 47 | 12 | 32 | M10×1.50 |
| KLPD-250-M10 | KLPD | 250 | ±0.45 | 152 | 185 | 25 | 31 | 47 | 12 | 32 | M10×1.50 |
| KLPD-300-M10 | KLPD | 300 | ±0.45 | 182 | 235 | 25 | 31 | 47 | 12 | 32 | M10×1.50 |
| KLPD-350-M10 | KLPD | 350 | ±0.50 | 232 | 285 | 25 | 31 | 47 | 12 | 32 | M10×1.50 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KLPD-100-M8 | KLPD-100-M8 | P | 8,250 | - | 10日間 |
| KLPD-120-M8 | KLPD-120-M8 | P | 9,040 | - | 10日間 |
| KLPD-150-M8 | KLPD-150-M8 | P | 10,300 | - | 10日間 |
| KLPD-100-M10 | KLPD-100-M10 | P | 8,250 | - | 10日間 |
| KLPD-120-M10 | KLPD-120-M10 | P | 9,040 | - | 10日間 |
| KLPD-150-M10 | KLPD-150-M10 | P | 10,300 | - | 10日間 |
| KLPD-200-M10 | KLPD-200-M10 | P | 15,000 | - | 10日間 |
| KLPD-250-M10 | KLPD-250-M10 | P | 16,200 | - | 10日間 |
| KLPD-300-M10 | KLPD-300-M10 | P | 17,700 | - | 10日間 |
| KLPD-350-M10 | KLPD-350-M10 | P | 19,700 | - | 10日間 |
