KLM-F
KLM-F
■最高の機会に取り付ける、至高の一品
・耐熱・耐圧・耐薬品性に優れています。
・金属製ながらコンパクトな設計で、手軽に取り付け可能です。
■KLM-F型オイルゲージは、金属製オイルゲージKLM-F型（鉄製）シリーズの基本型です。
・本体は鉄にクロムメッキ仕上げ、ゲージ管にはパイレックスガラス、シール部分にはフッ素ゴムを使用していますので、耐熱、耐薬品性に優れています。
・使用される薬液に応じてパッキンの材質を変更できます。
■耐熱：150℃
■耐圧：1.5～2MPa
■ゲージ管の中央には赤線が入っていて、液体部分はそのレンズ作用で赤線が太く見えるため、液面の確認が容易で、遠くからでもはっきり見えます。
■ゲージ管は金属製パイプで保護しています。
■取り付けピッチの長さに応じて、本体と本体の間に中間受けが付きます。
・この中間受けが製品をガッチリさせるとともに、指示線の役目も果たします。
16件の型式
KLM-F

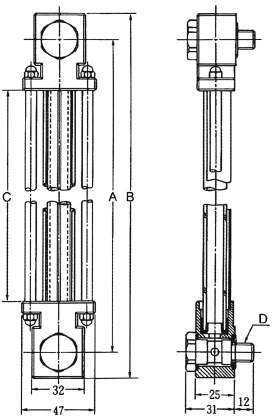

| 型式 | シリーズ | A |
B (mm) |
C (mm) |
D | |
|---|---|---|---|---|---|---|
| (mm) | 公差 | |||||
| KLM-150F-M10 | KLM-F | 150 | ±0.40 | 182 | 85 | M10×1.50 |
| KLM-200F-M10 | KLM-F | 200 | ±0.45 | 232 | 135 | M10×1.50 |
| KLM-250F-M10 | KLM-F | 250 | ±0.45 | 282 | 185 | M10×1.50 |
| KLM-300F-M10 | KLM-F | 300 | ±0.45 | 332 | 235 | M10×1.50 |
| KLM-350F-M10 | KLM-F | 350 | ±0.50 | 382 | 285 | M10×1.50 |
| KLM-400F-M10 | KLM-F | 400 | ±0.50 | 432 | 335 | M10×1.50 |
| KLM-450F-M10 | KLM-F | 450 | ±0.50 | 482 | 385 | M10×1.50 |
| KLM-500F-M10 | KLM-F | 500 | ±0.50 | 532 | 435 | M10×1.50 |
| KLM-150F-M12 | KLM-F | 150 | ±0.40 | 182 | 85 | M12×1.75 |
| KLM-200F-M12 | KLM-F | 200 | ±0.45 | 232 | 135 | M12×1.75 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KLM-150F-M10 | KLM-150F-M10 | P | 53,100 | - | 10日間 |
| KLM-200F-M10 | KLM-200F-M10 | P | 54,300 | - | 10日間 |
| KLM-250F-M10 | KLM-250F-M10 | P | 56,600 | - | 10日間 |
| KLM-300F-M10 | KLM-300F-M10 | P | 59,000 | - | 10日間 |
| KLM-350F-M10 | KLM-350F-M10 | P | 62,500 | - | 10日間 |
| KLM-400F-M10 | KLM-400F-M10 | P | 64,500 | - | 10日間 |
| KLM-450F-M10 | KLM-450F-M10 | P | 67,200 | - | 10日間 |
| KLM-500F-M10 | KLM-500F-M10 | P | 70,400 | - | 10日間 |
| KLM-150F-M12 | KLM-150F-M12 | P | 53,100 | - | 10日間 |
| KLM-200F-M12 | KLM-200F-M12 | P | 54,300 | - | 10日間 |
