日本ミニチュアカップリング

MFカップリング

このページをプリント
CADをダウンロード
価格・納期を確認

・MFカップリングは、ゴム製のスリーブ1個と、亜鉛ダイキャスト製（表面処理済）のハブ2個から成ります。
・スリーブとハブには、それぞれ内径、外径にスプラインが設けられており、これが噛み合ってトルクを伝達します。
・軸への固定はセットスクリューで行います。

: #カップリング

共通仕様

材質	ハブ：亜鉛ダイキャスト（表面処理済）スリーブ：ポリウレタン
使用温度範囲	-10℃～60℃

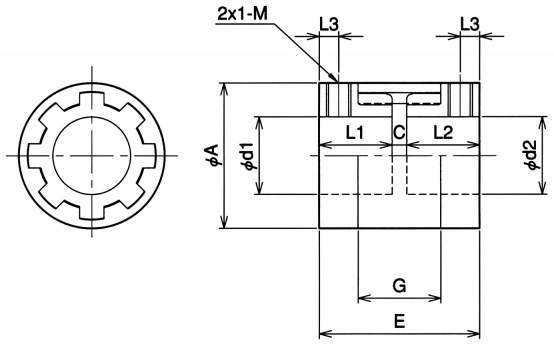

寸法図
カタログ・チラシ
CAD

一覧を見る

CADメーカーTOP

2D
3D

詳細仕様

前へ

次へ

62件中 1-10件
表示件数

仕様
価格・納期

62件の型式

型式	サイズ	伝達トルク (N・cm)	最高回転数 (min^－1)	許容変位		寸法(mm)							止めネジ M	標準穴径(mm)		慣性モーメント (N・cm²)	GD² (N・cm²)	1組分重量 (gr)
				平行変位 (mm)	角度変位 (deg)	A	L1	L2	C	E	G	L3		d1	d2
				平行変位 (mm)	角度変位 (deg)	A	L1	L2	C	E	G	L3		d1	d2
MF-020-3×3	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	3	0.172	0.686	45
MF-020-3×4	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	4	0.172	0.686	45
MF-020-3×5	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	5	0.172	0.686	45
MF-020-3×6	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	6	0.172	0.686	45
MF-020-3×7	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	7	0.172	0.686	45
MF-020-3×8	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	8	0.172	0.686	45
MF-020-3×10	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	3	10	0.172	0.686	45
MF-020-4×4	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	4	4	0.172	0.686	45
MF-020-4×5	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	4	5	0.172	0.686	45
MF-020-4×6	MF-020	39.2	3000	0.15	1.0°	20	11	11	2	24	12	3	M4	4	6	0.172	0.686	45

型式	商品コード	単位	価格（円）	基準納期
				日伝	メーカー
				日伝	メーカー
MF-020-3×3	MF-020-3-3	P	2,000	-	在庫品
MF-020-3×4	MF-020-3-4	P	2,000	-	在庫品
MF-020-3×5	MF-020-3-5	P	2,000	-	在庫品
MF-020-3×6	MF-020-3-6	P	2,000	-	在庫品
MF-020-3×7	MF-020-3-7	P	2,000	-	在庫品
MF-020-3×8	MF-020-3-8	P	2,000	-	在庫品
MF-020-3×10	MF-020-3-10	P	2,000	-	在庫品
MF-020-4×4	MF-020-4-4	P	2,000	-	在庫品
MF-020-4×5	MF-020-4-5	P	2,000	-	在庫品
MF-020-4×6	MF-020-4-6	P	2,000	-	在庫品
