NA-10～NA-15
NA-10～NA-15

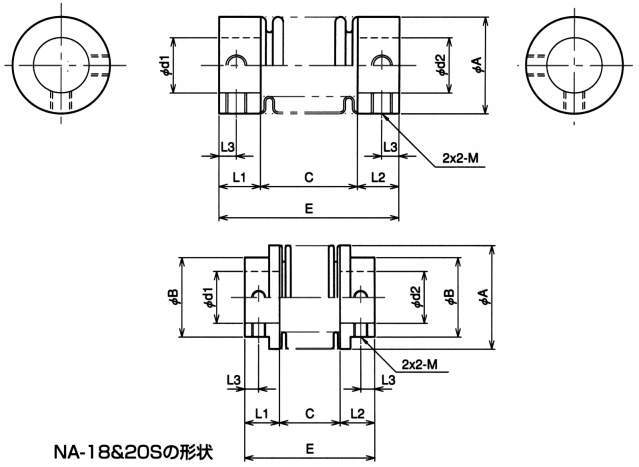

NA-18・NA-20S

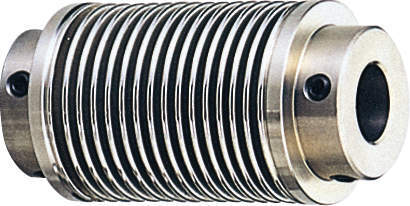

■NAシリーズのベローズカップリングは、オールステンレス製です。
■ベローズにステンレス（SUS304L）、金具にステンレス（SUS303）を使用しそれぞれ特殊な溶接で固定されています。
■NBシリーズに比べて、より剛性も高く、高速高トルクに耐える精密カップリングです。
■ステンレス製ですので耐蝕性もすぐれています。
| 材質 | ベローズ：ステンレス(SUS304L) 金具：ステンレス（SUS303） |
|---|
78件の型式
NAシリーズ
| 型式 | サイズ |
伝達トルク (N・cm) |
最高回転数 (min-1) |
許容変位 | 寸法(mm) |
止めネジ M |
標準穴径 d1×d2 (mm) |
慣性 モーメント (N・cm2) |
GD2 (N・cm2) |
軸方向 バネ定数 (N/mm) |
ネジレ 剛性 (N・mm/deg) |
1組分 重量 (gr) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 平行変位 (mm) | 角度変位 (deg) | 軸方向変位 (mm) | A | B | L1 | L2 | C | E | L3 | |||||||||||
| NA-10-3×3 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 3×3 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-4×4 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 4×4 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-4.76×4.76 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 4.76×4.76 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-4.76×6.35 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 4.76×6.35 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-5×5 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 5×5 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-5×6 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 5×6 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-6×6 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 6×6 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-6×8 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 6×8 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-6.35×6.35 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 6.35×6.35 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| NA-10-6.35×7.93 | NA-10 | 49.0 | 10000 | 0.10 | 1.5° | ±1.4 | 16 | 16 | 5 | 5 | 12 | 22 | 2 | M3 | 6.35×7.93 | 0.057 | 0.215 | 19.61 | 5884 | 15.9 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| NA-10-3×3 | NA-10-3-3 | P | 6,000 | - | 在庫品 |
| NA-10-4×4 | NA-10-4-4 | P | 6,000 | - | 在庫品 |
| NA-10-4.76×4.76 | NA-10-4.76-4.76 | P | 6,000 | - | 在庫品 |
| NA-10-4.76×6.35 | NA-10-4.76-6.35 | P | 6,000 | - | 在庫品 |
| NA-10-5×5 | NA-10-5-5 | P | 6,000 | - | 在庫品 |
| NA-10-5×6 | NA-10-5-6 | P | 6,000 | - | 在庫品 |
| NA-10-6×6 | NA-10-6-6 | P | 6,000 | - | 在庫品 |
| NA-10-6×8 | NA-10-6-8 | P | 6,000 | - | 在庫品 |
| NA-10-6.35×6.35 | NA-10-6.35-6.35 | P | 6,000 | - | 在庫品 |
| NA-10-6.35×7.93 | NA-10-6.35-7.93 | P | 6,000 | - | 在庫品 |
