SR-25
-
![]()
SR-25
-
![]()
SRシリーズ
■もっともシンプルな、軸固定用カップリングです。
■材質はステンレス製です。
共通仕様
| 材質 | ステンレス製 |
|---|---|
| 固定方式 | セットスクリュータイプ |
日本ミニチュアカップリング
リジットカップリング（ステンレス製・セットスクリュー） SRシリーズ
詳細仕様
23件の型式
-
SRシリーズ
| 型式 | タイプ |
伝達 トルク (N・cm) |
最高回転数 (min－1) |

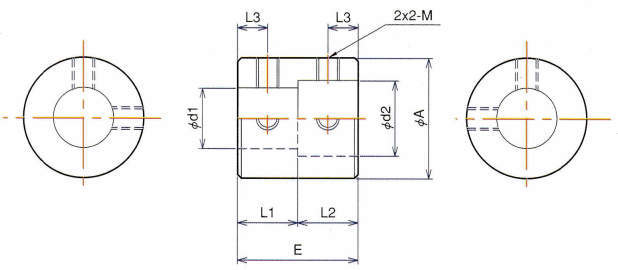

標準穴径(mm) | 寸法(mm) |
ボルト 締付トルク (N・cm) |
慣性モーメント |
1組分 重量 (gr) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | A | L1 | L2 | C | E | L3 | M | D | (N・m) | (GD2N・cm) | ||||||
| SR-16-3-3 | SRタイプ | 10 | 10000 | 3 | 3 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-16-4-4 | SRタイプ | 10 | 10000 | 4 | 4 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-16-5-5 | SRタイプ | 10 | 10000 | 5 | 5 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-16-6-6 | SRタイプ | 10 | 10000 | 6 | 6 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-16-8-8 | SRタイプ | 10 | 10000 | 8 | 8 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-16-10-10 | SRタイプ | 10 | 10000 | 10 | 10 | 16 | 8 | 8 | - | 16 | 4 | M3 | - | - | 0.079 | 0.318 | 25.3 |
| SR-20-5-5 | SRタイプ | 12 | 10000 | 5 | 5 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.242 | 0.967 | 49.3 |
| SR-20-8-8 | SRタイプ | 12 | 10000 | 8 | 8 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.242 | 0.967 | 49.3 |
| SR-20-10-10 | SRタイプ | 12 | 10000 | 10 | 10 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.242 | 0.967 | 49.3 |
| SR-20-12-12 | SRタイプ | 12 | 10000 | 12 | 12 | 20 | 10 | 10 | - | 20 | 5 | M4 | - | - | 0.242 | 0.967 | 49.3 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SR-16-3-3 | SR-16-3-3 | P | 2,400 | - | - |
| SR-16-4-4 | SR-16-4-4 | P | 2,400 | - | - |
| SR-16-5-5 | SR-16-5-5 | P | 2,400 | - | - |
| SR-16-6-6 | SR-16-6-6 | P | 2,400 | - | - |
| SR-16-8-8 | SR-16-8-8 | P | 2,400 | - | - |
| SR-16-10-10 | SR-16-10-10 | P | 2,400 | - | - |
| SR-20-5-5 | SR-20-5-5 | P | 3,000 | - | - |
| SR-20-8-8 | SR-20-8-8 | P | 3,000 | - | - |
| SR-20-10-10 | SR-20-10-10 | P | 3,000 | - | - |
| SR-20-12-12 | SR-20-12-12 | P | 3,000 | - | - |
