ARC-25
-
![]()
ARC-25
-
![]()
ARCシリーズ
■もっともシンプルな、軸固定用カップリングです。
■材質はアルミ合金製です。
共通仕様
| 材質 | アルミ合金製 |
|---|---|
| 固定方式 | コレットタイプ |
日本ミニチュアカップリング
リジットカップリング（アルミ合金製・コレット） ARCシリーズ
詳細仕様
16件の型式
-
ARCシリーズ\n
| 型式 | タイプ |
伝達 トルク (N・cm) |
最高回転数 (min－1) |
標準穴径(mm) | 寸法(mm) |
ボルト 締付トルク (N・cm) |
慣性モーメント |
1組分 重量 (gr) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

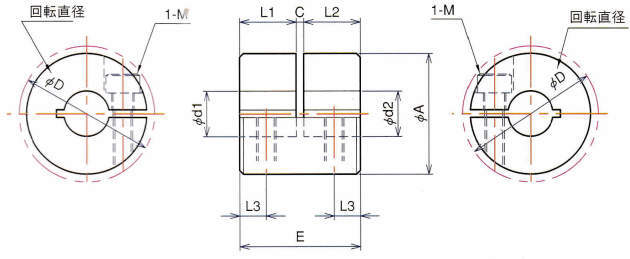

| d1 | d2 | A | L1 | L2 | C | E | L3 | M | D | (N・m) | (GD2N・cm) | ||||||
| ARC-16-3-3 | ARCタイプ | 50 | 5000 | 3 | 3 | 16 | 7.5 | 7.5 | 1 | 16 | 3.5 | M2.6 | 1 | 54.2 | 0.026 | 0.103 | 8.17 |
| ARC-16-4-4 | ARCタイプ | 50 | 5000 | 4 | 4 | 16 | 7.5 | 7.5 | 1 | 16 | 3.5 | M2.6 | 1 | 54.2 | 0.026 | 0.103 | 8.17 |
| ARC-16-5-5 | ARCタイプ | 50 | 5000 | 5 | 5 | 16 | 7.5 | 7.5 | 1 | 16 | 3.5 | M2.6 | 1 | 54.2 | 0.026 | 0.103 | 8.17 |
| ARC-16-6-6 | ARCタイプ | 50 | 5000 | 6 | 6 | 16 | 7.5 | 7.5 | 1 | 16 | 3.5 | M2.6 | 1 | 54.2 | 0.026 | 0.103 | 8.17 |
| ARC-20-5-5 | ARCタイプ | 100 | 5000 | 5 | 5 | 20 | 9.5 | 9.5 | 1 | 20 | 4.5 | M3 | 1 | 83.2 | 0.079 | 0.318 | 16.2 |
| ARC-20-6-6 | ARCタイプ | 100 | 5000 | 6 | 6 | 20 | 9.5 | 9.5 | 1 | 20 | 4.5 | M3 | 1 | 83.2 | 0.079 | 0.318 | 16.2 |
| ARC-20-8-8 | ARCタイプ | 100 | 5000 | 8 | 8 | 20 | 9.5 | 9.5 | 1 | 20 | 4.5 | M3 | 1 | 83.2 | 0.079 | 0.318 | 16.2 |
| ARC-25-6-6 | ARCタイプ | 180 | 5000 | 6 | 6 | 25 | 12 | 12 | 1 | 25 | 6 | M4 | 1 | 197.2 | 0.245 | 0.980 | 32 |
| ARC-25-8-8 | ARCタイプ | 180 | 5000 | 8 | 8 | 25 | 12 | 12 | 1 | 25 | 6 | M4 | 1 | 197.2 | 0.245 | 0.980 | 32 |
| ARC-25-10-10 | ARCタイプ | 180 | 5000 | 10 | 10 | 25 | 12 | 12 | 1 | 25 | 6 | M4 | 1 | 197.2 | 0.245 | 0.980 | 32 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| ARC-16-3-3 | ARC-16-3-3 | P | 2,400 | - | - |
| ARC-16-4-4 | ARC-16-4-4 | P | 2,400 | - | - |
| ARC-16-5-5 | ARC-16-5-5 | P | 2,400 | - | - |
| ARC-16-6-6 | ARC-16-6-6 | P | 2,400 | - | - |
| ARC-20-5-5 | ARC-20-5-5 | P | 3,000 | - | - |
| ARC-20-6-6 | ARC-20-6-6 | P | 3,000 | - | - |
| ARC-20-8-8 | ARC-20-8-8 | P | 3,000 | - | - |
| ARC-25-6-6 | ARC-25-6-6 | P | 4,000 | - | - |
| ARC-25-8-8 | ARC-25-8-8 | P | 4,000 | - | - |
| ARC-25-10-10 | ARC-25-10-10 | P | 4,000 | - | - |
