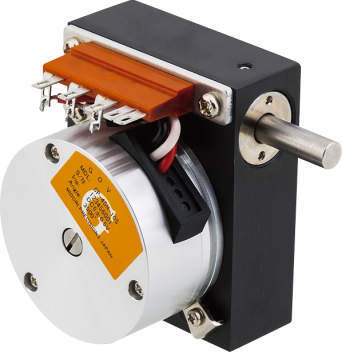

Orange Pot 無接触形（ホールIC）回転角度センサ
●無接触 回転型（10回転、100回転）
●有効電気角：±1,750°、±17,500°
●絶対直線性：±0.4%FS
●バックラッシュレスギヤ
共通仕様
| 有効電気角 | 3500° |
|---|---|
| 出力範囲 | 5～95％Vin |
| 絶対直線性 | ±0.4％FS(FS=3500℃) (単独直線性±0.2％FS相当) |
| 印加電圧 | DC 5±0.5V |
| 負荷抵抗 | 1MΩ以上 |
| 消費電流 | 30mA以下 |
| 分解能 | 1°以下(4000rpm以下) |
| 温度特性 -40℃〜100℃(25℃基準差) | ±0.3％FS(FS=3500°) |
| 機械角 | 3600°エンドレス |
| ギヤ比 | 10：1 入力軸10回転がCP-45Hの1回転に相当 |
| 回転トルク | 4mN・m以下 |
| 再現性 | ±7°(±0.2％FS=3500°) バックラッシ含む |
| 質量 | 約260g |
| 許容ラジアル荷重 | 16N |
| 許容スラスト荷重 | 5N |
| 外形（mm） | 61×50×38 |
| シャフト径 | φ6 |
