QP-2H(両軸)
-
![]()
QP-2H(両軸)
-
![]()

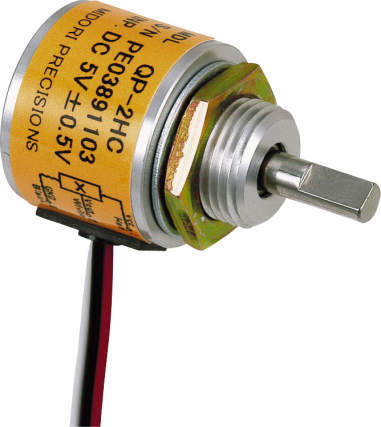

QP-2HC(片軸)
Orange Pot 無接触形（ホールIC）回転角度センサ
●無接触 回転型
●有効電気角：±45°
●単独直線性：±1.5%
●レシオ出力
●ブッシングマウント取付
●両軸タイプ：QP-2H、片軸タイプ：QP-2HC
共通仕様
| 有効電気角 | ±45°(90°) |
|---|---|
| 出力範囲 | 10～90％Vin |
| 単独直線性 | ±1.5％FS(FS=90°) |
| 印加電圧 | DC5±0.5V |
| 負荷抵抗 | 10kΩ 以上 |
| 消費電流 | 10mA以下 |
| 絶縁抵抗 | DC50V 100MΩ以上 |
| 温度特性−30〜100℃（25℃基準差） | 中間位置±1.5° ±45°位置±2.5° |
| 機械角 | 360°エンドレス |
| 回転トルク | 0.05mN・m以下 |
| 質量 | 約10g |
| 許容ラジアル荷重 | 3N |
| 許容スラスト荷重 | 1N |
| 外形（mm） | φ15×13 |
| シャフト径 | φ3 |
