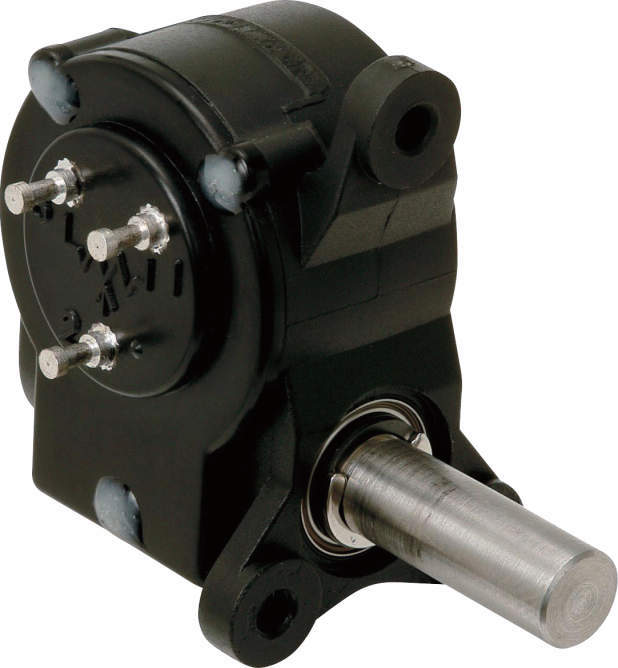

Green Pot 接触形（コンダクティブ・プラスチック抵抗素子）回転角度センサ
●接触 回転型(多回転)
●有効電気角：3400～17000°
●単独直線性：±1.5%
●レシオ出力
共通仕様
| 有効電気角 | 3400°＋20°、−30° |
|---|---|
| 全抵抗値 | 1、2、5kΩ |
| 全抵抗値偏差 | ±20％ |
| 単独直線性 | ±1.5％(バックラッシ含む) |
| 定格電力 | 0.5W／50℃ |
| 出力スムーズネス | 0.1％以下 |
| 絶縁抵抗 | 100MΩ以上 DC1000V |
| 耐電圧 | AC1000V 1分間 |
| 抵抗温度係数 | ±400ppm／K |
| ギヤ比 | 10：1 |
| 回転トルク | 4mN・m以下 |
| 再現性 | 入力軸とポテンショメータ出力で バックラッシを含め0.5％以下 |
| 質量 | 約30g |
| 許容ラジアル荷重 | 5N |
| 許容スラスト荷重 | 3N |
| 外形（mm） | 44×35×24 |
| シャフト径 | φ6 |
