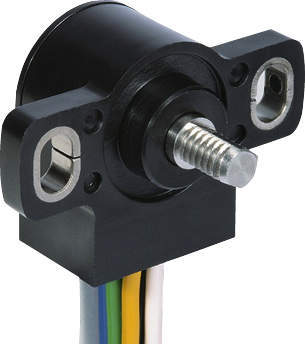

Orange Pot 無接触形（ホールIC）回転角度センサ
●無接触 回転型
●有効電気角：±45°
●絶対直線性：±4%FS
●レシオ出力
●防滴
●2出力
●バックスプリング
●シャフト：Dカット、2面幅ネジ加工
共通仕様
| 有効電気角 | ±45° |
|---|---|
| 出力範囲 | 10～90％Vin |
| 絶対直線性(単独直線性) | ±4％FS(FS＝90°) (±3％FS相当) |
| 印加電圧 | DC5±0.5Ｖ |
| 負荷抵抗 | 10kΩ以上 |
| 消費電流 | 20mA以下 |
| 絶縁抵抗 | CD50V 100MΩ以上 |
| 分解能 | 12bit |
| ヒステリシス | 0.3°以下 |
| 温度特性 -40〜125℃(25℃基準) | 0°位置：±2° ±45°位置：±4° |
| 2出力誤差 | ±6.4％Vin(25℃時) |
| 機械角 | 120°±5° |
| ストッパー強度 | 1N・m以上 |
| 回転トルク | 5～60mN・m |
| 質量 | 約30ｇ |
| 許容ラジアル荷重 | 6N以上 |
| 許容スラスト荷重 | 3N以上 |
| 回転寿命 | 5000万サイクル |
| 耐振動性 | 200m/s2 5～500Hz(6min) X・Y・Z軸各2時間 |
| 耐衝撃性 | 1000m/s2 6ms 3軸各3回 |
| EMS | 100V/m 200MHz ～1GHz |
| 使用温度範囲 | -40～125℃ |
| 保存温度範囲 | -40～125℃ |
| ケース〜端子間静電耐圧 | ±16kV(IEC61000-4-2) |
| 端子間静電耐圧 | ±8kV(IEC61000-4-2) |
| 密閉性 | IP65 |
