オイルミストや水滴噴霧、振動衝撃と厳しい使用環境下での安定信号出力
・オイルミスト環境でも安心して使える磁気検出方式採用。

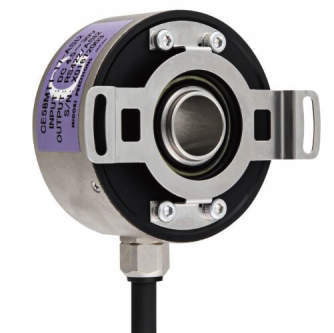

・薄型中空軸タイプ;貫通軸径φ15
・高分解能:17bit/回転。高精度:絶対角度精度±0.044°
・多回転検出計数は16bitあり、バッテリバックアップ機能で常時カウント追尾可能
共通仕様
タイプ | シングルターン(ST)型 多回転(MT)型 |
---|---|
外形寸法 | φ58×27.5mm |
中空軸内径 | φ15 |
分解能 | ST型:17bit/rev.(131072分割) MT型:17bit/rev.×16bit(131072分割×65536回転) |
精度 | ±0.044°(13bit相当) |
出力仕様:インターフェース | RS-422 |
出力仕様:フォーマット | ST型:ASI,SPI,SSI,BiSS MT型:SSI |
位置データ更新周期 | 10kHz |
電源電圧範囲 | DC4.5~30V |
機械的最大回転数 | 3000rpm |
使用温度範囲 | -20~80℃ |
保存温度範囲 | -20~80℃ |
耐振動 | 196m/s2(IEC60068-2-6) |
耐衝撃 | 980m/s2(IEC60068-2-27) |
電磁両立性(EMC) | エミッション:IEC61000-6-4 イミュニティー:IEC61000-6-2 |
保護等級 | IP50/IP65 |
法規制対応 | RoHS指令 |
