・サーボモータなどの高速高精度位置決め・超精密制御用途に開発した金属ばねカップリングで、高剛性・高トルク・低慣性・高速応答を実現しながら、こじり方向・段違い方向・軸方向にやわらかいという特性を持っています。
・完全ノーバックラッシです。
・サーボフレックスのスタンダードモデル。
・部品単位でお届けしますので、組みあがり状態では取り付けできない設計でもご使用いただけます。
| タイプ | ダブルエレメント |
|---|---|
| フランジ材質 | S45C相当品（黒染め処理） |
| スペーサ材質 | SS400相当品（黒染め処理） |
| エレメント材質 | 板ばね SUS304 |
| 締結方法 | 下穴品 |
7件の型式

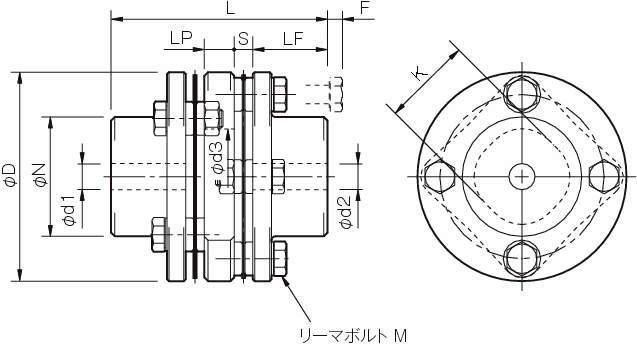

| 型式 | サイズ | 軸穴径d1・d2(mm) |
D (mm) |
N (mm) |
L (mm) |
LF (mm) |
LP (mm) |
S (mm) |
F (mm) |
d3 (mm) |
K (mm) |
M |
許容 トルク (N・m) |
最高 回転速度 (min-1) |
許容誤差 |
ねじり ばね定数 (N・m/rad) |
軸方向 ばね定数 (N/mm) |
慣性 モーメント (kg・m2) |
質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | 偏心 (mm) | 偏角 (°) | 軸方向 (mm) | ||||||||||||||||||
| SFS-05W | SFS-05W | 7 | 8 | 20 | 56 | 32 | 58 | 20 | 8 | 5 | 4 | 20 | 24 | 8-M5×15 | 20 | 10000 | 0.2 | 1(片側) | ±1.2 | 8000 | 21 | 0.14×10^-3 | 0.40 |
| SFS-06W | SFS-06W | 7 | 8 | 25 | 68 | 40 | 74 | 25 | 12 | 6 | 3 | 24 | 30 | 8-M6×18 | 40 | 8000 | 0.3 | 1(片側) | ±1.6 | 14000 | 22 | 0.41×10^-3 | 0.70 |
| SFS-08W | SFS-08W | 10 | 11 | 35 | 82 | 54 | 84 | 30 | 12 | 6 | 2 | 28 | 38 | 8-M6×20 | 80 | 6800 | 0.3 | 1(片側) | ±2.0 | 41000 | 30 | 1.10×10^-3 | 1.30 |
| SFS-09W | SFS-09W | 10 | 11 | 38 | 94 | 58 | 98 | 30 | 22 | 8 | 12 | 32 | 42 | 8-M8×27 | 180 | 6000 | 0.5 | 1(片側) | ±2.4 | 85000 | 61 | 2.20×10^-3 | 2.10 |
| SFS-10W | SFS-10W | 15 | 16 | 42 | 104 | 68 | 110 | 35 | 20 | 10 | 7 | 34 | 48 | 8-M8×27 | 250 | 5200 | 0.5 | 1(片側) | ±2.8 | 125000 | 80 | 3.60×10^-3 | 2.80 |
| SFS-12W | SFS-12W | 18 | 19 | 50 | 126 | 78 | 127 | 40 | 25 | 11 | 10 | 40 | 54 | 8-M10×32 | 450 | 4400 | 0.6 | 1(片側) | ±3.2 | 215000 | 98 | 9.20×10^-3 | 4.90 |
| SFS-14W | SFS-14W | 20 | 22 | 60 | 144 | 88 | 144 | 45 | 30 | 12 | 15 | 46 | 61 | 8-M12×38 | 800 | 3800 | 0.7 | 1(片側) | ±3.6 | 390000 | 156 | 15.00×10^-3 | 7.10 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SFS-05W | SFS-05W | P | 40,000 | - | 5日間 |
| SFS-06W | SFS-06W | P | 44,400 | - | 5日間 |
| SFS-08W | SFS-08W | P | 50,900 | - | 5日間 |
| SFS-09W | SFS-09W | P | 57,200 | - | 5日間 |
| SFS-10W | SFS-10W | P | 63,400 | - | 5日間 |
| SFS-12W | SFS-12W | P | 88,100 | 在庫品 | 5日間 |
| SFS-14W | SFS-14W | P | 117,000 | - | 5日間 |
