■優れたたわみ性、金属コイルばねカップリング
・軸に取り付けるハブとハブの間を金属コイルばねでつないだカップリングで、優れたフレキシブル性と小型・高トルクを実現しています
■3層コイル構造でコンパクトに高トルク、すぐれたたわみ性。
■MFモデル
・軸とフランジなどの連結用のバウマンフレックスMFモデル
・金属コイルばね部を3層構造とすることで、小型で高トルク伝達が可能
・バウマンフレックスMMモデルの片側のハブをフランジ構造とすることで、より幅広いニーズに対応できます。
・材質はバウマンフレックスMM-Kタイプと同じく、ハブ材質にSUM24L相当品、コイルばねの材質にピアノ線を採用しています。
| 材質 | ハブ：S35C相当品 コイルばね：ピアノ線 |
|---|
7件の型式

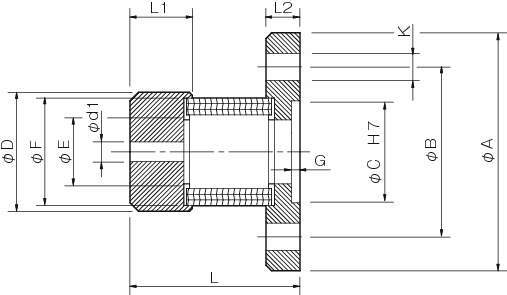

MF
| 型式 | 軸穴径d1(mm) |
D (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
A (mm) |
B (mm) |
C (mm) |
E (mm) |
F (mm) |
G (mm) |
K (mm) |
トルク(N・m) | 許容誤差 |
最高 回転速度 (min-1) |
ねじり ばね定数 (N・m/rad) |
慣性 モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 下穴 | 最小 | 最大 | 常用 | 最大 | 偏心 (mm) | 偏角 (°) | 軸方向 (mm) | ||||||||||||||||
| MF-8K | 3.5 | 4 | 8 | 21 | 30 | 11.0 | 6.0 | 42 | 30.0 | 18 | 11.3 | 19 | 1.5 | 3-φ4.8 | 5 | 10 | 0.3 | 3 | +0.8 | 15000 | 286.5 | 1.66×10^-5 | 0.1 |
| MF-12K | 5.5 | 6 | 12 | 26 | 40 | 16.5 | 6.0 | 48 | 37.0 | 22 | 14.8 | 24 | 1.5 | 3-φ4.8 | 10 | 20 | 0.4 | 3 | +1.0 | 12000 | 573 | 3.32×10^-5 | 0.16 |
| MF-16K | 9.0 | 10 | 16 | 35 | 50 | 22.0 | 6.5 | 58 | 47.0 | 30 | 20.7 | 32 | 1.5 | 4-φ4.8 | 20 | 40 | 0.6 | 3 | +1.2 | 9000 | 1146 | 9.18×10^-5 | 0.31 |
| MF-20K | 11.0 | 12 | 20 | 45 | 60 | 27.0 | 7.0 | 65 | 52.0 | 35 | 25.3 | 40 | 1.5 | 4-φ4.8 | 40 | 80 | 0.8 | 3 | +1.6 | 7000 | 2292 | 2.12×10^-4 | 0.5 |
| MF-25K | 13.0 | 14 | 25 | 55 | 75 | 33.5 | 8.5 | 75 | 62.0 | 42 | 32.3 | 50 | 1.5 | 6-φ5.8 | 90 | 180 | 0.9 | 3 | +2.0 | 6000 | 3438 | 5.33×10^-4 | 0.9 |
| MF-30K | 15.0 | 16 | 30 | 65 | 95 | 40.0 | 10.0 | 90 | 74.5 | 47 | 37.0 | 60 | 2.5 | 4-φ7.0 | 150 | 300 | 1.1 | 3 | +2.5 | 5000 | 4297.5 | 1.35×10^-3 | 1.7 |
| MF-35K | 19.0 | 20 | 35 | 75 | 115 | 48.0 | 13.0 | 100 | 84.0 | 57 | 42.0 | 70 | 2.5 | 6-φ7.0 | 220 | 440 | 1.2 | 3 | +3.2 | 4500 | 6303 | 2.86×10^-3 | 2.8 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| MF-8K | MF-8K | P | 19,200 | 在庫品 | 5日間 |
| MF-12K | MF-12K | P | 23,300 | - | 15日間 |
| MF-16K | MF-16K | P | 29,300 | 在庫品 | 5日間 |
| MF-20K | MF-20K | P | 38,700 | - | 5日間 |
| MF-25K | MF-25K | P | 56,300 | - | 5日間 |
| MF-30K | MF-30K | P | 76,200 | - | 5日間 |
| MF-35K | MF-35K | P | 112,000 | - | お問合 |
