バウマンフレックスカップリング ZG・LMモデル

ZG

  • ZG

  • LM

■優れたたわみ性、金属コイルばねカップリング
・軸に取り付けるハブとハブの間を金属コイルばねでつないだカップリングで、優れたフレキシブル性と小型・高トルクを実現しています

■ZG・LMモデル
・比較的許容トルクの小さいバウマンミニフレックス
・比較的低常用トルクのZGモデルとLMモデルをラインアップしており、すぐれたたわみ性を実現しています。
・ZGモデルではハブ材質に亜鉛合金、コイルばねには角線材のばね鋼を採用し、LMモデルではハブ材質にアルミ合金、コイルばねには丸線材のステンレスを採用しており、使用環境に応じて、お選びいただけます。

■最大14°の偏角を許容
・LMモデルの全長ロングタイプ（LM-1タイプ）では、偏角を14°まで許容できます。

#カップリング

共通仕様

ZGタイプ ハブ：亜鉛合金
コイルばね：バネ鋼
LMタイプ ハブ：アルミ合金
コイルばね：ステンレス

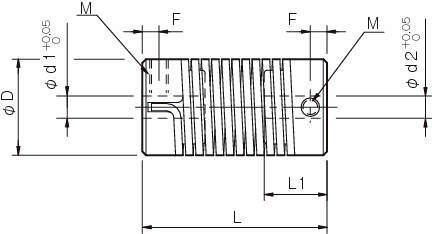

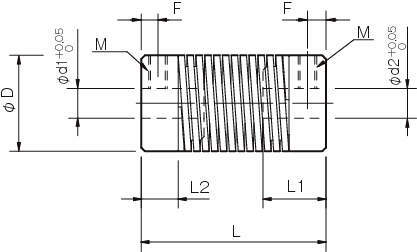

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 9件中 1-9件

  • 表示件数

9件の型式

型式 タイプ 材質 軸穴径d1・d2(mm) D
(mm)		 L
(mm)		 L1
(mm)		 L2
(mm)		 F
(mm)		 M トルク(N・m) 許容誤差 最高
回転速度
(min-1)		 ねじり
ばね定数
(N・m/rad)		 慣性
モーメント
(kg・m2)		 質量
(kg)
下穴 最小 最大 常用 最大 偏心 (mm) 偏角 (°) 軸方向 (mm)
ZG-6 ZG 亜鉛合金 2 3 6 12 25 9.0 - 2.4 M3 0.15 0.3 0.5 5 ±0.5 3000 0.17 1.95×10^-7 0.020
ZG-8 ZG 亜鉛合金 3 4 8 16 35 12.5 - 3.5 M4 0.5 1.0 1.0 8 ±1.0 3000 0.48 1.02×10^-6 0.070
ZG-14 ZG 亜鉛合金 6 7 14 26 50 17.0 - 4.5 M5 1.5 3.0 1.2 8 ±1.0 3000 1.70 1.15×10^-5 0.130
LM-6 LM アルミ合金 4 5 6 14 35 12.0 6.5 3.5 M4 0.5 1.0 1.0 8 ±1.0 6000 0.77 5.10×10^-7 0.020
LM-6-1 LM アルミ合金 4 5 6 14 50 12.0 6.5 3.5 M4 0.5 1.0 3.0 14 ±1.5 6000 0.40 7.65×10^-7 0.030
LM-9 LM アルミ合金 5 6 9 20 40 14.0 7.5 4.0 M4 1.0 2.0 2.5 8 ±1.0 6000 1.55 2.55×10^-6 0.050
LM-9-1 LM アルミ合金 5 6 9 20 60 14.0 7.5 4.0 M4 1.0 2.0 4.0 14 ±1.5 6000 0.80 3.06×10^-6 0.060
LM-14 LM アルミ合金 8 9 14 26 50 17.0 10.0 5.0 M5 2.0 4.0 3.0 8 ±1.0 6000 3.10 7.65×10^-6 0.090
LM-14-1 LM アルミ合金 8 9 14 26 70 17.0 10.0 5.0 M5 2.0 4.0 4.5 14 ±1.5 6000 1.60 9.44×10^-6 0.110

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
ZG-6 ZG-6 P 5,620 - お問合
ZG-8 ZG-8 P 5,620 在庫品 お問合
ZG-14 ZG-14 P 7,880 在庫品 5日間
LM-6 LM-6 P 9,040 在庫品 5日間
LM-6-1 LM-6-1 P 9,760 - 5日間
LM-9 LM-9 P 10,200 - 5日間
LM-9-1 LM-9-1 P 12,100 - 5日間
LM-14 LM-14 P 13,200 在庫品 5日間
LM-14-1 LM-14-1 P 15,000 - 5日間

・掲載価格は下穴品出荷です。
