・サーボモータなどの高速高精度位置決め・超精密制御用途に開発した金属ばねカップリングで、高剛性・高トルク・低慣性・高速応答を実現しながら、こじり方向・段違い方向・軸方向にやわらかいという特性を持っています。
・完全ノーバックラッシです。
・サーボフレックスのスタンダードモデル。
・部品単位でお届けしますので、組みあがり状態では取り付けできない設計でもご使用いただけます。
| タイプ | ダブルエレメント・フローティングシャフト |
|---|---|
| フランジ材質 | S45C相当品（黒染め処理） |
| スペーサ材質 | 炭素鋼（黒染め処理or塗装） |
| エレメント材質 | 板ばね SUS304 |
| 締結方法 | テーパ軸 |
10件の型式

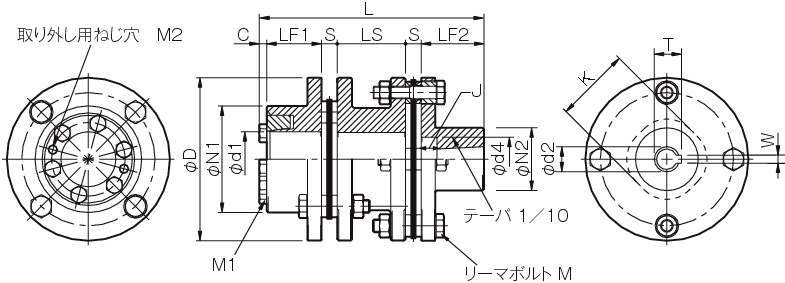

| 型式 | サイズ | 軸穴径(mm) |
W (mm) +0.030/0 |
T (mm) +0.30/0 |
d4 (mm) |
J (mm) |
D (mm) |
N1 (mm) |
N2 (mm) |
L (mm) |
LF1 (mm) |
LF2 (mm) |
LS (mm) |
S (mm) |
C (mm) |
K (mm) |
M | M1 | M2 |
許容 トルク (N・m) |
最高 回転速度 (min-1) |
許容誤差 |
ねじり ばね定数 (N・m/rad) |
軸方向 ばね定数 (N/mm) |
慣性 モーメント (kg・m2) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | 偏心 (mm) | 偏角 (°) | 軸方向 (mm) | |||||||||||||||||||||||||
| SFS-06G-12M-11C | SFS-06G | 12 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 | 25 | 25 | 24 | 6 | 4.8 | 30 | 8-M6×18 | 4-M5 | 2-M5 | 40 | 5000 | 0.5 | 1(片側) | ±1.6 | 14000 | 22 | 0.54×10^-3 | 1.00 |
| SFS-06G-14M-11C | SFS-06G | 14 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 | 25 | 25 | 24 | 6 | 4.8 | 30 | 8-M6×18 | 4-M5 | 2-M5 | 40 | 5000 | 0.5 | 1(片側) | ±1.6 | 14000 | 22 | 0.54×10^-3 | 1.00 |
| SFS-06G-15M-11C | SFS-06G | 15 | 11 | 4 | 12.2 | 18 | 9 | 68 | 40 | 30 | 78.8 | 25 | 25 | 24 | 6 | 4.8 | 30 | 8-M6×18 | 4-M5 | 2-M5 | 40 | 5000 | 0.5 | 1(片側) | ±1.6 | 14000 | 22 | 0.54×10^-3 | 1.00 |
| SFS-06G-15M-16C | SFS-06G | 15 | 16 | 5 | 17.3 | 28 | 10 | 68 | 40 | 40 | 93.8 | 25 | 40 | 24 | 6 | 4.8 | 30 | 8-M6×18 | 4-M5 | 2-M5 | 40 | 5000 | 0.5 | 1(片側) | ±1.6 | 14000 | 22 | 0.59×10^-3 | 1.10 |
| SFS-08G-15M-16C | SFS-08G | 15 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 | 30 | 40 | 26 | 6 | 4.8 | 38 | 8-M6×20 | 4-M6 | 2-M6 | 80 | 5000 | 0.5 | 1(片側) | ±2.0 | 41000 | 30 | 1.47×10^-3 | 1.90 |
| SFS-08G-16M-16C | SFS-08G | 16 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 | 30 | 40 | 26 | 6 | 4.8 | 38 | 8-M6×20 | 4-M6 | 2-M6 | 80 | 5000 | 0.5 | 1(片側) | ±2.0 | 41000 | 30 | 1.47×10^-3 | 1.90 |
| SFS-08G-20M-16C | SFS-08G | 20 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 | 30 | 40 | 26 | 6 | 4.8 | 38 | 8-M6×20 | 4-M6 | 2-M6 | 80 | 5000 | 0.5 | 1(片側) | ±2.0 | 41000 | 30 | 1.47×10^-3 | 1.90 |
| SFS-08G-22M-16C | SFS-08G | 22 | 16 | 5 | 17.3 | 28 | 10 | 82 | 54 | 40 | 98.8 | 30 | 40 | 26 | 6 | 4.8 | 38 | 8-M6×20 | 4-M6 | 2-M6 | 80 | 5000 | 0.5 | 1(片側) | ±2.0 | 41000 | 30 | 1.47×10^-3 | 1.90 |
| SFS-09G-25M-16C | SFS-09G | 25 | 16 | 5 | 17.3 | 28 | 10 | 94 | 58 | 40 | 112.8 | 30 | 40 | 30 | 8 | 4.8 | 42 | 8-M8×27 | 6-M6 | 2-M6 | 180 | 5000 | 0.6 | 1(片側) | ±2.4 | 85000 | 61 | 2.80×10^-3 | 2.60 |
| SFS-09G-28M-16C | SFS-09G | 28 | 16 | 5 | 17.3 | 28 | 10 | 94 | 58 | 40 | 112.8 | 30 | 40 | 30 | 8 | 4.8 | 42 | 8-M8×27 | 6-M6 | 2-M6 | 180 | 5000 | 0.6 | 1(片側) | ±2.4 | 85000 | 61 | 2.80×10^-3 | 2.60 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SFS-06G-12M-11C | SFS-06G-12M-11C | P | 61,100 | - | 15日間 |
| SFS-06G-14M-11C | SFS-06G-14M-11C | P | 61,100 | - | 15日間 |
| SFS-06G-15M-11C | SFS-06G-15M-11C | P | 61,100 | - | 15日間 |
| SFS-06G-15M-16C | SFS-06G-15M-16C | P | 61,100 | - | 15日間 |
| SFS-08G-15M-16C | SFS-08G-15M-16C | P | 72,000 | - | 15日間 |
| SFS-08G-16M-16C | SFS-08G-16M-16C | P | 72,000 | - | 15日間 |
| SFS-08G-20M-16C | SFS-08G-20M-16C | P | 72,000 | - | 15日間 |
| SFS-08G-22M-16C | SFS-08G-22M-16C | P | 72,000 | - | 15日間 |
| SFS-09G-25M-16C | SFS-09G-25M-16C | P | 81,000 | - | 15日間 |
| SFS-09G-28M-16C | SFS-09G-28M-16C | P | 81,000 | - | 15日間 |
