パラフレックスカップリング CPUモデル

■取り付け誤差による軸反力を極小に抑えるピン・ブッシュカップリング
・本体材質にアルミ合金を採用したピン・ブッシュ式のカップリングです。
・この方式は、取り付け誤差による軸反力が極小であり、また、ピンとドライメタルの摩擦面における摺動によって減衰効果も得られます。

■剛性が高くバックラッシは極少、ピンとドライメタルによる減衰効果
・本体材質にアルミ合金を採用した、ピン・ブッシュ式のカップリングで、各部品の剛性が非常に高く、高精度なピンとドライメタルの組合わせでバックラッシを極めて小さく抑えてあります。
・各ハブの結合はユニバーサル方式のため、取り付け誤差による軸反力が極小であり、また、ピンとドライメタルの摩擦面における摺動によって減衰効果もあります。
・軸への取り付けは、摩擦によるクランプ方式を採用しており、取り付けはいたって容易です。

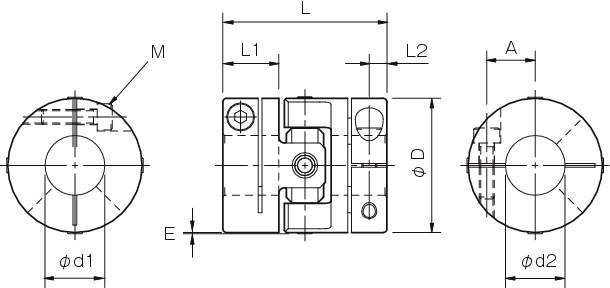

■CPUモデル
・本体材質にアルミ合金を採用した、ピン・ブッシュ式のカップリングで、高精度なピンとドライメタルの組み合わせでバックラッシを極めて小さく抑えてあります。
・許容できる偏角は4°で、各ハブの結合はユニバーサル方式のため、取り付け誤差による軸反力が極小であり、また、ピンとドライメタルの摩擦面における摺動によって減衰効果もあります。
・軸への取り付けは、摩擦によるクランプ方式を採用しており、取り付けはいたって容易です。

■ピンとメタルブッシュにより摩擦減衰効果

■偏心、偏角による反力が極小
