摺動運動を確実に伝達、振動・騒音を同時に吸収
・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。

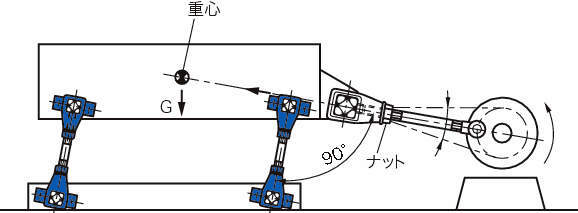

・クランク運動による加振方式用。その支えとなる摺動マウント AUモデルです。
三木プーリ
・振動コンベアー、振動ふるい機などに用いる、摺動ドライブ用のマウントです。
・クランク運動による加振方式用。その支えとなる摺動マウント AUモデルです。
14件の型式
型式 |
最大許容荷重 F (N) |
±5°における 許容周波数 (min-1) |
動的 ねじりばね定数 (N・m/°) |
ねじ方向 | A | B | C | E | G | H | J | K | L | L1 | N | P | T | M |
質量 (kg) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
AU-15R | 100 | 1200 | 0.44 | 右ねじ | 33 | 70 | 25 | 50 | 4 | 40 | 17 | 29 | 40 | 50 | 20 | 28 | 2-φ7 | M10 | 0.19 |
AU-18R | 200 | 1200 | 1.32 | 右ねじ | 39 | 85 | 35 | 60 | 5 | 45 | 20 | 31.5 | 50 | 62 | 22 | 34 | 2-φ9.5 | M12 | 0.34 |
AU-27R | 400 | 800 | 2.60 | 右ねじ | 54 | 110 | 45 | 80 | 5 | 60 | 27 | 40.5 | 60 | 73 | 28 | 40 | 2-φ11.5 | M16 | 0.65 |
AU-38R | 800 | 800 | 6.70 | 右ねじ | 74 | 140 | 60 | 100 | 6 | 80 | 37 | 53 | 80 | 95 | 42 | 52 | 2-φ14 | M20 | 1.55 |
AU-45R | 1600 | 800 | 11.60 | 右ねじ | 89 | 180 | 70 | 130 | 8 | 100 | 44 | 67 | 100 | 120 | 48 | 66 | 2-φ18 | M24 | 2.55 |
AU-50R | 2500 | 600 | 20.40 | 右ねじ | 92 | 190 | 80 | 140 | 10 | 105 | 48 | 70 | 120 | 145 | 60 | 80 | 2-φ18 | M36 | 6.70 |
AU-60R | 5000 | 400 | 38.20 | 右ねじ | 116 | 230 | 120 | 180 | 15 | 130 | 60 | 85 | 200 | 233 | 80 | 128 | 4-φ18 | M42 | 15.70 |
AU-15L | 100 | 1200 | 0.44 | 左ねじ | 33 | 70 | 25 | 50 | 4 | 40 | 17 | 29 | 40 | 50 | 20 | 28 | 2-φ7 | M10 | 0.19 |
AU-18L | 200 | 1200 | 1.32 | 左ねじ | 39 | 85 | 35 | 60 | 5 | 45 | 20 | 31.5 | 50 | 62 | 22 | 34 | 2-φ9.5 | M12 | 0.34 |
AU-27L | 400 | 800 | 2.60 | 左ねじ | 54 | 110 | 45 | 80 | 5 | 60 | 27 | 40.5 | 60 | 73 | 28 | 40 | 2-φ11.5 | M16 | 0.65 |
型式 | 商品コード | 単位 |
価格 (円) |
基準納期 | |
---|---|---|---|---|---|
日伝 | メーカー | ||||
AU-15R | AU-15R | P | 11,100 | - | お問合 |
AU-18R | AU-18R | P | 12,700 | 在庫品 | お問合 |
AU-27R | AU-27R | P | 17,500 | - | お問合 |
AU-38R | AU-38R | P | 26,100 | - | お問合 |
AU-45R | AU-45R | P | 42,300 | - | お問合 |
AU-50R | AU-50R | P | 91,900 | - | お問合 |
AU-60R | AU-60R | P | 132,000 | - | お問合 |
AU-15L | AU-15L | P | 11,100 | - | お問合 |
AU-18L | AU-18L | P | 12,700 | 在庫品 | お問合 |
AU-27L | AU-27L | P | 17,500 | - | お問合 |
