CHPモデル
CHPモデル
■ステッピングモータやエンコーダに最適な樹脂製ベローズカップリング
・弾力性に富んだ樹脂製のブーツ（ポリエステル樹脂）を採用することで振動の吸収と取り付け誤差による軸反力が極めて小さいベローズカップリングです。
・アルミ合金製のハブとブーツが一体構造の設計となっているため、コンパクト・軽量です。
■バックラッシはありません。
■最大10°の偏角を許容
・ポリエステル樹脂のブーツが、すぐれたたわみ性を実現。
■取り付け誤差による軸反力が小さい
・ポリエステル樹脂のブーツを採用することで振動の吸収と取り付け誤差による軸反力を極めて小さくできます。
| 材質 | ハブ： ブーツ： |
|---|---|
| ハブ材質 | アルミ合金 |
| ブーツ材質 | ポリエステル樹脂 |
| 締結方法 | 止めねじ |
11件の型式

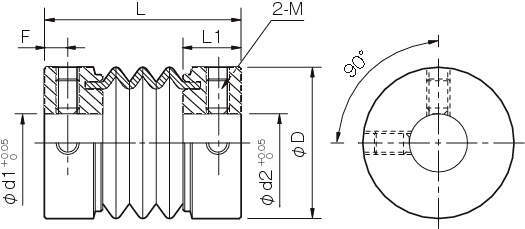

CHPモデル
| 型式 |
軸穴径 d1×d2 (mm) |
D (mm) |
L (mm) |
L1 (mm) |
F (mm) |
M | トルク(N・m) | 許容誤差 |
最高 回転速度 (min-1) |
静的ねじり ばね定数 (N・m/rad) |
慣性 モーメント (kg・m2) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 常用 | 最大 | 偏心 (mm) | 偏角 (°) | 軸方向 (mm) | |||||||||||
| CHP-20-3-3 | 3×3 | 20 | 28 | 8 | 3 | M3 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 6.1 | 6.30×10^-7 | 0.012 |
| CHP-20-5-5 | 5×5 | 20 | 28 | 8 | 3 | M3 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 6.1 | 6.30×10^-7 | 0.012 |
| CHP-20-6-6 | 6×6 | 20 | 28 | 8 | 3 | M3 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 6.1 | 6.30×10^-7 | 0.012 |
| CHP-20-6-8 | 6×8 | 20 | 28 | 8 | 3 | M3 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 6.1 | 6.30×10^-7 | 0.012 |
| CHP-20-8-8 | 8×8 | 20 | 28 | 8 | 3 | M3 | 0.4 | 0.8 | 0.5 | 10 | ±0.5 | 9000 | 6.1 | 6.30×10^-7 | 0.012 |
| CHP-26-6-6 | 6×6 | 26 | 34 | 10 | 4 | M4 | 0.7 | 1.4 | 0.5 | 10 | ±0.5 | 7000 | 8.5 | 2.40×10^-6 | 0.026 |
| CHP-26-8-8 | 8×8 | 26 | 34 | 10 | 4 | M4 | 0.7 | 1.4 | 0.5 | 10 | ±0.5 | 7000 | 8.5 | 2.40×10^-6 | 0.026 |
| CHP-26-10-10 | 10×10 | 26 | 34 | 10 | 4 | M4 | 0.7 | 1.4 | 0.5 | 10 | ±0.5 | 7000 | 8.5 | 2.40×10^-6 | 0.026 |
| CHP-34-8-8 | 8×8 | 34 | 40 | 12 | 5 | M5 | 1.5 | 3 | 0.5 | 10 | ±0.5 | 5500 | 19.7 | 7.90×10^-6 | 0.051 |
| CHP-34-10-10 | 10×10 | 34 | 40 | 12 | 5 | M5 | 1.5 | 3 | 0.5 | 10 | ±0.5 | 5500 | 19.7 | 7.90×10^-6 | 0.051 |
・静的ねじりばね定数は、20℃時の値です。
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CHP-20-3-3 | CHP-20-3-3 | P | 3,060 | - | 6日間 |
| CHP-20-5-5 | CHP-20-5-5 | P | 3,060 | 在庫品 | 6日間 |
| CHP-20-6-6 | CHP-20-6-6 | P | 3,060 | 在庫品 | 6日間 |
| CHP-20-6-8 | CHP-20-6-8 | P | 3,060 | - | 6日間 |
| CHP-20-8-8 | CHP-20-8-8 | P | 3,060 | - | 6日間 |
| CHP-26-6-6 | CHP-26-6-6 | P | 3,760 | 在庫品 | 6日間 |
| CHP-26-8-8 | CHP-26-8-8 | P | 3,760 | 在庫品 | 6日間 |
| CHP-26-10-10 | CHP-26-10-10 | P | 3,760 | - | 6日間 |
| CHP-34-8-8 | CHP-34-8-8 | P | 4,460 | - | 6日間 |
| CHP-34-10-10 | CHP-34-10-10 | P | 4,460 | - | 6日間 |
