三木プーリ
BEM
BEM

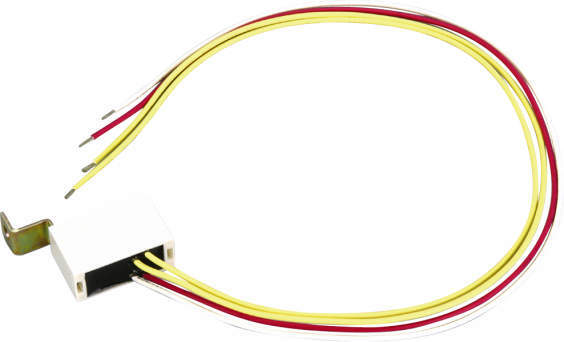

■小型・軽量・リード線タイプ
■無励磁ブレーキ一般制御用電源装置
■リード線タイプ
・中継接続に適したリード線入出力タイプです。
■悪環境での使用が可能
・ケース全体を樹脂でモールドしていますので、粉じんなどの雰囲気中でも使用可能です。

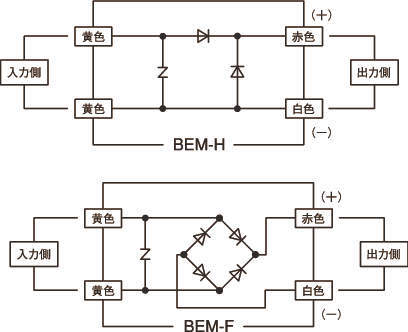

■半波整流と全波整流の両用
・BEM-2H・4Hタイプは、商用電源を入力し、出力側に半波整流された直流電圧を発生させます。
・この電源装置は、非常に簡単な回路構成で安価なことが特徴ですが、電圧の脈動が大きいため、電磁クラッチ・ブレーキの動作応答性にばらつきが発生しやすくなったり、通電時にうなり音が発
生したり、全波整流や平滑電源と比較して電磁コイルの発熱量が若干上がる傾向があります。
| 適用クラッチ・ブレーキ | 無励磁ブレーキ |
|---|---|
| 絶縁抵抗 | DC500Vメガにて100MΩ |
| 絶縁耐圧 | AC1500V 50Hz 1分間 |
| 使用環境 | −15～＋60℃（結露無きこと） |
9件の型式
BEM

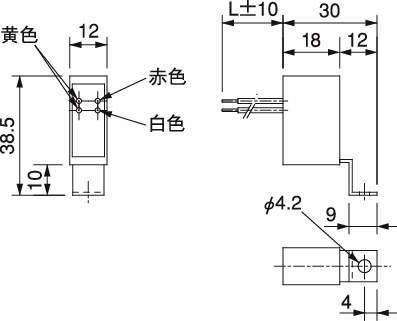

構造
| 型式 | 入力電圧仕様 | 整流方式 |
リード線長さ （mm） |
出力電圧 | 出力電流 | 出力容量 |
質量 （kg） |
||
|---|---|---|---|---|---|---|---|---|---|
| 周囲温度20℃の時 | 周囲温度60℃の時 | 周囲温度20℃の時 | 周囲温度60℃の時 | ||||||
| BEM-2H-120L | AC100/200V | 半波整流 | 120 | DC90V（AC200V） | DC1.0A | DC0.6A | 90W/AC200V | 50W | 0.020 |
| BEM-2H-240L | AC100/200V | 半波整流 | 240 | DC90V（AC200V） | DC1.0A | DC0.6A | 90W/AC200V | 50W | 0.020 |
| BEM-2H-360L | AC100/200V | 半波整流 | 360 | DC90V（AC200V） | DC1.0A | DC0.6A | 90W/AC200V | 50W | 0.020 |
| BEM-4H-120L | AC100/200/400V | 半波整流 | 120 | DC180V（AC400V） | DC1.0A | DC0.6A | 180W/AC400V | 100W | 0.021 |
| BEM-4H-240L | AC100/200/400V | 半波整流 | 240 | DC180V（AC400V） | DC1.0A | DC0.6A | 180W/AC400V | 100W | 0.021 |
| BEM-4H-360L | AC100/200/400V | 半波整流 | 360 | DC180V（AC400V） | DC1.0A | DC0.6A | 180W/AC400V | 100W | 0.021 |
| BEM-2F-120L | AC100/200V | 全波整流 | 120 | DC180V（AC200V） | DC1.0A | DC0.6A | 180W/AC200V | 100W | 0.023 |
| BEM-2F-240L | AC100/200V | 全波整流 | 240 | DC180V（AC200V） | DC1.0A | DC0.6A | 180W/AC200V | 100W | 0.023 |
| BEM-2F-360L | AC100/200V | 全波整流 | 360 | DC180V（AC200V） | DC1.0A | DC0.6A | 180W/AC200V | 100W | 0.023 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BEM-2H-120L | BEM-2H-120L | P | 3,380 | - | 10日間 |
| BEM-2H-240L | BEM-2H-240L | P | 3,380 | - | 10日間 |
| BEM-2H-360L | BEM-2H-360L | P | 3,380 | - | 10日間 |
| BEM-4H-120L | BEM-4H-120L | P | 5,900 | - | 10日間 |
| BEM-4H-240L | BEM-4H-240L | P | 5,900 | - | 10日間 |
| BEM-4H-360L | BEM-4H-360L | P | 5,900 | - | 10日間 |
| BEM-2F-120L | BEM-2F-120L | P | 4,260 | - | 10日間 |
| BEM-2F-240L | BEM-2F-240L | P | 4,260 | - | 10日間 |
| BEM-2F-360L | BEM-2F-360L | P | 4,260 | - | 10日間 |
