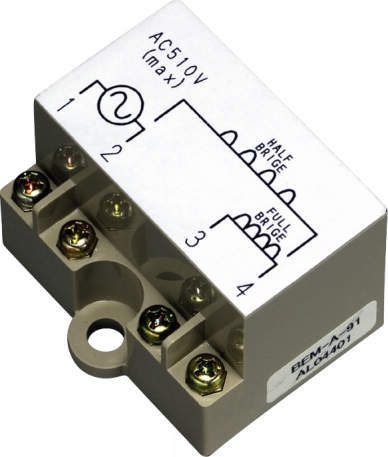

BEW-W
-
![]()
BEW-W
■半波・全波整流共用・端子台タイプ
■異なる仕様の無励磁ブレーキにこれ1台で対応可能
■半波･全波整流共用
・半波･全波整流の出力を、繋ぎ方の変更で対応が可能です。
■小型・大容量
・低電圧から高電圧まで広範囲の電力入力が可能です。
■端子台タイプ
・接続が容易な端子台タイプで、入力側と出力側のみ設定した簡易型電源装置です。
■半波整流と全波整流の両用
・BEW-4Wタイプは、配線を繋ぎ換えることで半波整流と全波整流どちらでも選択することができます。
・この電源装置は大容量で、低電圧から高電圧まで広範囲の電圧入力が可能です。
・その結果、さまざまな仕様の電磁クラッチ・ブレーキをこの電源装置のみで対応することが可能です。
・繋ぎ換えを前提にブレーキの種類を集約したり、逆に、さまざまな種類のブレーキをこの電源装置のみで対応するといったことが可能になります。
共通仕様
| 入力電圧 | AC100/200/400V |
|---|---|
| 整流方式 | 半波整流・全波整流 共用 |
| 出力電圧 | DC45V/DC90V/DC180V/DC360V （AC100V/AC200V/AC400V） |
| 出力電流 | 周囲温度20℃の時：DC3.0A 周囲温度60℃の時：DC2.5A |
| 出力容量 | 周囲温度20℃の時：1080W/AC400V（全波） 周囲温度60℃の時：900W |
| 適用クラッチ・ブレーキ | 無励磁ブレーキ |
| 絶縁抵抗 | DC500Vメガにて100MΩ |
| 絶縁耐圧 | AC2200V 50Hz 1分間 |
| 使用環境 | −20～＋60℃/10～90％RH（結露無きこと） |
| 質量 | 0.045kg |
