SRG-DS
SRG-DS
■超高剛性のリジッドカップリング
・サーボモータ用途に開発した、超高剛性のリジッドカップリングです。
・フレキシブルカップリングとは異なり2軸の軸心違いを吸収するエレメントを持たない構造のため、非常に高いねじり剛性を有しています。
・フレキシブルカップリングと比べてトルクに対する外径を小さくすることができるため、カップリングのダウンサイジングが可能で、慣性モーメント低減に貢献します。
| ハブ材質 | S45C調質相当品（黒染め処理） |
|---|---|
| スリーブ材質 | S45C調質相当品（黒染め処理） |
| 締結方法 | 摩擦締結 |
133件の型式
SRG-050・060DS
SRG-070・080DS

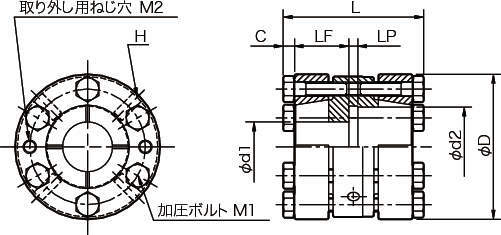

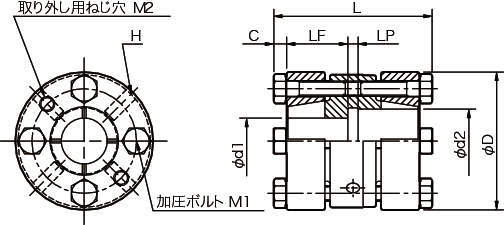

| 型式 | サイズ | 軸穴径 |
D (mm) |
L (mm) |
LF (mm) |
LP (mm) |
C (mm) |
H (mm) |
M1 | M2 |
許容 トルク (N･m) |
最高 回転速度 (min-1) |
ねじり ばね定数 (N･m/rad) |
慣性 モーメント (kg･m2) |
質量 (kg) |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | |||||||||||||||||
| (mm) | 公差 | (mm) | 公差 | |||||||||||||||
| SRG-050DS-16K-16K | SRG-050DS | 16 | h7 | 16 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 90 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-16K-17K | SRG-050DS | 16 | h7 | 17 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 100 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-16K-18K | SRG-050DS | 16 | h7 | 18 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 110 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-16K-19K | SRG-050DS | 16 | h7 | 19 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 120 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-16K-20K | SRG-050DS | 16 | h7 | 20 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 130 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-16K-22K | SRG-050DS | 16 | h7 | 22 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 140 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-17K-17K | SRG-050DS | 17 | h7 | 17 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 100 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-17K-18K | SRG-050DS | 17 | h7 | 18 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 110 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-17K-19K | SRG-050DS | 17 | h7 | 19 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 120 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| SRG-050DS-17K-20K | SRG-050DS | 17 | h7 | 20 | h7 | 48 | 52.8 | 20 | 4 | 4.4 | 4-5.1 | 4-M6 | 2-M6 | 130 | 15000 | 60000 | 0.16×10^-3 | 0.45 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SRG-050DS-16K-16K | SRG-050DS-16K-16K | P | 8,960 | - | お問合 |
| SRG-050DS-16K-17K | SRG-050DS-16K-17K | P | 8,960 | - | お問合 |
| SRG-050DS-16K-18K | SRG-050DS-16K-18K | P | 8,960 | - | お問合 |
| SRG-050DS-16K-19K | SRG-050DS-16K-19K | P | 8,960 | - | お問合 |
| SRG-050DS-16K-20K | SRG-050DS-16K-20K | P | 8,960 | - | お問合 |
| SRG-050DS-16K-22K | SRG-050DS-16K-22K | P | 8,960 | - | お問合 |
| SRG-050DS-17K-17K | SRG-050DS-17K-17K | P | 8,960 | - | お問合 |
| SRG-050DS-17K-18K | SRG-050DS-17K-18K | P | 8,960 | - | お問合 |
| SRG-050DS-17K-19K | SRG-050DS-17K-19K | P | 8,960 | - | お問合 |
| SRG-050DS-17K-20K | SRG-050DS-17K-20K | P | 8,960 | - | お問合 |
