※脚はオプションです。
-
![]()
※脚はオプションです。

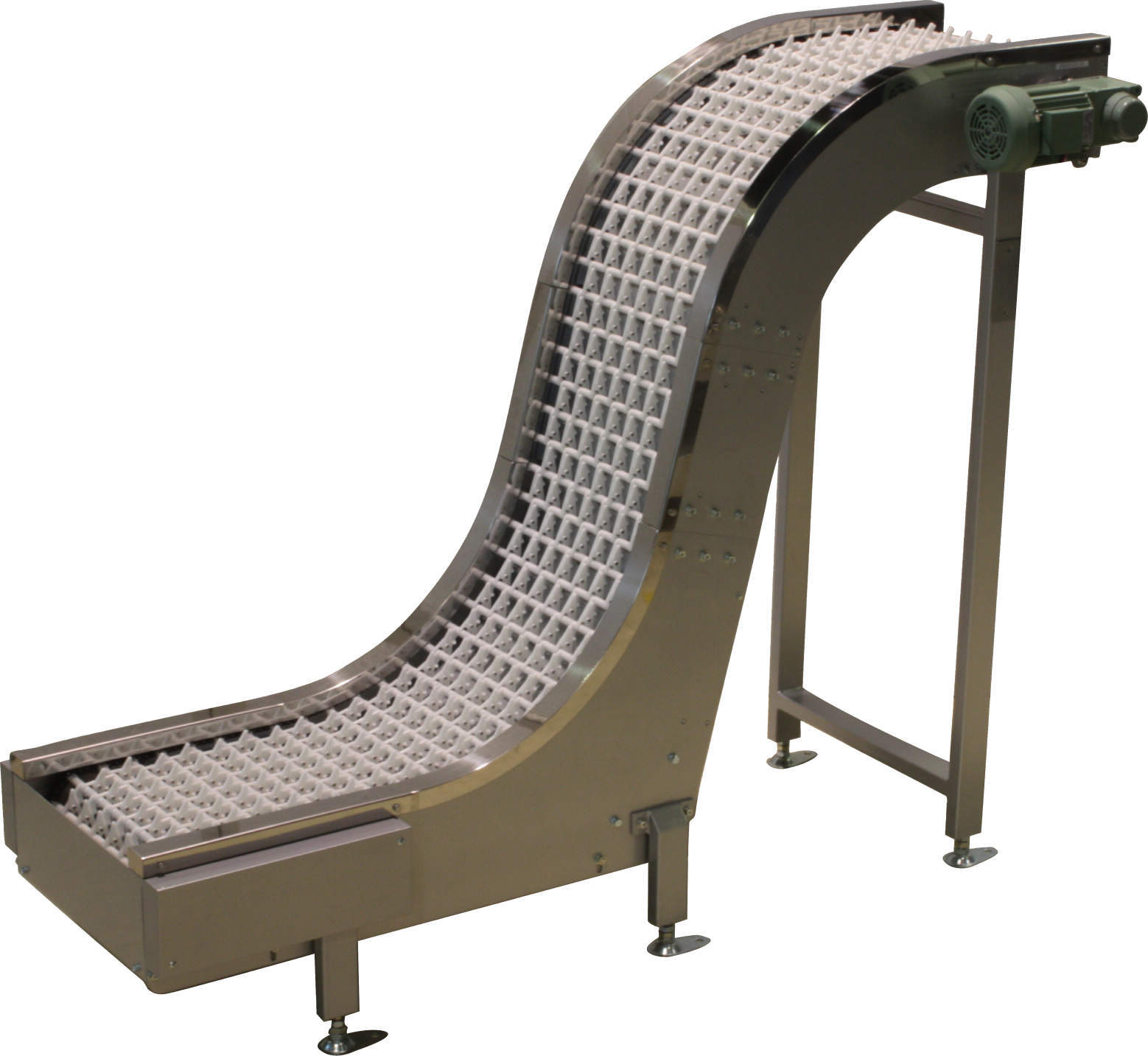

【省力化・省スペース化】幅広い用途で使用可能な昇り傾斜搬送コンベヤ
最大角度75°、最大揚程300cmまで可能な昇り傾斜搬送コンベヤ。
新発想のアンチバック式フックユニット構造で箱物からパウチなどの不定形搬送物まで幅広い用途で傾斜搬送を実現します。
小型ベルトコンベヤ「ミニシリーズ」は高精度アルミ押出材のフレームを使用し、
搬送物の品種と用途に合わせて最適なコンベヤを選定できます。
汎用性の高いコンベヤが豊富にラインナップされています。
またオプション装置を多数用意しており、カタログ掲載機種の仕様を外れた搬送用途にも
柔軟に対応できるようにしています。
あらゆる業種の物流システム・生産システム省力化のパートナーとして皆様に愛され続けています
共通仕様
| 機種 | HCV |
|---|---|
| 目安搬送質量 | 5kg/台(分散荷重) |
| 電源 | AC100V単相、AC200V単相、AC200V三相 |
| モータ出力 | 0.2kW、0.4kW |
| 呼び幅 | 200～500mm |
| 搬送有効幅 | 275～575mm |
| 機幅 | 375～675mm |
| 最小搬送質量 | 25～55g/ユニット |
| 最大搬送質量 | max 1kg/個、5kg/台(分散荷重) |
| 対象搬送物サイズ | min 110W×70L、max 500W×210L |
| 揚程 | 100～300cm |
| 水平距離 | 60°：揚程×0.577+136mm 75°：揚程×0.268+155mm |
| 傾斜角度 | 60°、75° |
| フック高さ | 20mm |
| 最低機高 | 450mm(H1機高) |
| 外周径 | 142.5mm |
