B形
-
![]()
B形
共通仕様
| ピッチ | 2.032mm |
|---|---|
| 材質 | 高力アルミニウム合金 |
| 付属品 | フランジ |
三ツ星ベルト
タイミングプーリ MXL形
詳細仕様
16件の型式
-
B形
-

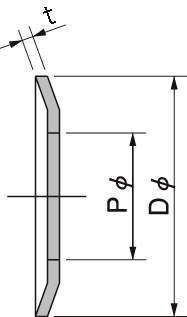

フランジ
| 型式 | 歯形 |
プーリ 形状 |
材質 | 歯数 |
プーリ幅 (mm) |
ピッチ径 P.D. (mm) |
外径 O.D. (mm) |
LA (mm) |
LB (mm) |
M (mm) |
W (mm) |
H (mm) |
K (mm) |
D (mm) |
軸穴径d(mm) |
概略 質量 (kg） |
適用フランジ | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 型式 | 厚みt(mm) | 外径D(mm) | 内径P(mm) | ||||||||||||||||
| P20MXL6.4B | MXL | B形 | 高力アルミニウム | 20 | 6.4 | 12.94 | 12.43 | 11 | 16 | 11 | 7 | 2 | 5 | 9 | 3 | 6 | 0.003 | F-101811 | 1 | 18 | - |
| P24MXL6.4B | MXL | B形 | 高力アルミニウム | 24 | 6.4 | 15.52 | 15.02 | 11 | 16 | 12 | 7 | 2 | 5 | 10 | 3 | 6 | 0.005 | F-102012 | 1 | 20 | 12 |
| P25MXL6.4B | MXL | B形 | 高力アルミニウム | 25 | 6.4 | 16.17 | 15.66 | 11 | 16 | 12 | 7 | 2 | 5 | 10 | 3 | 6 | 0.006 | F-102312 | 1 | 23 | 12 |
| P26MXL6.4B | MXL | B形 | 高力アルミニウム | 26 | 6.4 | 16.82 | 16.31 | 11 | 16 | 12 | 7 | 2 | 5 | 10 | 3 | 6 | 0.006 | F-102312 | 1 | 23 | 12 |
| P27MXL6.4B | MXL | B形 | 高力アルミニウム | 27 | 6.4 | 17.46 | 16.96 | 11 | 16 | 13 | 7 | 2 | 5 | 11 | 4 | 7 | 0.006 | F-102313 | 1 | 23 | 13 |
| P28MXL6.4B | MXL | B形 | 高力アルミニウム | 28 | 6.4 | 18.11 | 17.60 | 11 | 16 | 13 | 7 | 2 | 5 | 11 | 4 | 7 | 0.007 | F-102313 | 1 | 23 | 13 |
| P30MXL6.4B | MXL | B形 | 高力アルミニウム | 30 | 6.4 | 19.40 | 18.90 | 11 | 16 | 13 | 7 | 2 | 5 | 11 | 4 | 7 | 0.008 | F-102313 | 1 | 23 | 13 |
| P32MXL6.4B | MXL | B形 | 高力アルミニウム | 32 | 6.4 | 20.70 | 20.19 | 11 | 16 | 16 | 7 | 2 | 5 | 13 | 4 | 8 | 0.009 | F-102616 | 1 | 26 | 16 |
| P36MXL6.4B | MXL | B形 | 高力アルミニウム | 36 | 6.4 | 23.29 | 22.78 | 11 | 16 | 18 | 7 | 2 | 5 | 15 | 5 | 10 | 0.011 | F-102818 | 1 | 28 | 18 |
| P40MXL6.4B | MXL | B形 | 高力アルミニウム | 40 | 6.4 | 25.87 | 25.36 | 11 | 18 | 20 | 7 | 2 | 7 | 17 | 5 | 10 | 0.016 | F-103120 | 1 | 31 | 20 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| P20MXL6.4B | P20MXL6.4B | P | 1,420 | 在庫品 | - |
| P24MXL6.4B | P24MXL6.4B | P | 1,610 | - | - |
| P25MXL6.4B | P25MXL6.4B | P | 1,620 | - | - |
| P26MXL6.4B | P26MXL6.4B | P | 1,710 | - | - |
| P27MXL6.4B | P27MXL6.4B | P | 1,720 | - | - |
| P28MXL6.4B | P28MXL6.4B | P | 1,760 | - | - |
| P30MXL6.4B | P30MXL6.4B | P | 1,890 | - | - |
| P32MXL6.4B | P32MXL6.4B | P | 1,940 | - | - |
| P36MXL6.4B | P36MXL6.4B | P | 2,170 | - | - |
| P40MXL6.4B | P40MXL6.4B | P | 2,370 | 在庫品 | - |
