三ツ星ベルト
チャンカップリング ノーメックスシリーズ 弾性体
詳細仕様
18件の型式
-

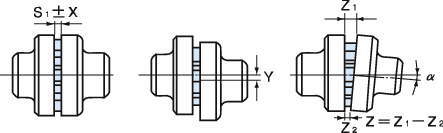

芯出し許容差
| 型式 | 材質 |
適応 カップリング サイズ |
芯出し最大許容値 |
弾性体取替基準のバックラッシュ量 |
||||
|---|---|---|---|---|---|---|---|---|
| フランジ間隔 X (mm) | 偏差 Y (mm) | 偏角 α | 偏角 Z (mm) | 一方向回転 (mm) | 正逆回転 (mm) | |||
| Nor-Mex 50 | 合成ゴム | 50 | ±0.5 | 0.5 | 0°30' | 0.5 | 2.0 | 1.5 |
| Nor-Mex 67 | 合成ゴム | 67 | ±0.5 | 0.5 | 0°30' | 0.6 | 2.5 | 2.0 |
| Nor-Mex 82 | 合成ゴム | 82 | ±1.0 | 0.5 | 0°30' | 0.7 | 4.0 | 3.0 |
| Nor-Mex 97 | 合成ゴム | 97 | ±1.0 | 0.5 | 0°25' | 0.7 | 4.0 | 3.0 |
| Nor-Mex 112 | 合成ゴム | 112 | ±1.0 | 0.7 | 0°25' | 0.8 | 4.0 | 3.0 |
| Nor-Mex 128 | 合成ゴム | 128 | ±1.0 | 0.7 | 0°25' | 0.9 | 4.0 | 3.0 |
| Nor-Mex 148 | 合成ゴム | 148 | ±1.0 | 0.7 | 0°20' | 0.9 | 4.0 | 3.0 |
| Nor-Mex 168 | 合成ゴム | 168 | ±1.0 | 1.0 | 0°20' | 1.0 | 5.5 | 4.5 |
| Nor-Mex 194 | 合成ゴム | 194 | ±1.0 | 1.0 | 0°20' | 1.1 | 4.5 | 3.5 |
| Nor-Mex 214 | 合成ゴム | 214 | ±1.0 | 1.0 | 0°20' | 1.2 | 4.5 | 3.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| Nor-Mex 50 | 50 | P | 2,220 | - | - |
| Nor-Mex 67 | 67 | P | 2,450 | 在庫品 | - |
| Nor-Mex 82 | 82 | P | 3,500 | 在庫品 | - |
| Nor-Mex 97 | 97 | P | 5,490 | 在庫品 | - |
| Nor-Mex 112 | 112 | P | 7,230 | 在庫品 | - |
| Nor-Mex 128 | 128 | P | 7,590 | 在庫品 | - |
| Nor-Mex 148 | 148 | P | 8,050 | 在庫品 | - |
| Nor-Mex 168 | 168 | P | 11,680 | 在庫品 | - |
| Nor-Mex 194 | 194 | P | 15,400 | 在庫品 | - |
| Nor-Mex 214 | 214 | P | 22,900 | 在庫品 | - |
