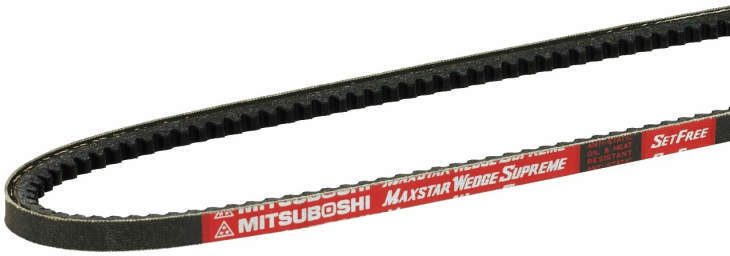

マックスターウェッジシュープリーム
マックスターウェッジシュープリーム
マックスターウェッジシュープリーム
マックスターウェッジシュープリーム
■マックスターシュプリーム(ローエッジコグタイプ)
・コグ形状になっており、屈曲性にすぐれています。
・標準仕様のVベルトと比べて曲げによる動力損失が少なく、省エネ効果があります。
■構成材料
上布 ：伸縮性に富み、回転中の屈伸にすぐれベルト上部を補強します。
心線 ：ベルト強力・動力伝動の中心部分です。この役割を十分満足させるため、高抗張力で伸びの少ない耐屈曲疲労に富んだ心線を用いています。
V芯ゴム：高負荷時の変形が少なく、屈曲性に富んだ特殊配合ゴムを使用し耐久力がすぐれています。
31件の型式
3VX
| 型式 | 形状 |
ベルト 呼び長さ |
ベルト有効周長 (mm) |
ベルトピッチ周長 (mm) |
|---|---|---|---|---|
| 3VX250 | 3VX | 250 | 635 | 631 |
| 3VX265 | 3VX | 265 | 673 | 669 |
| 3VX280 | 3VX | 280 | 711 | 707 |
| 3VX300 | 3VX | 300 | 762 | 758 |
| 3VX315 | 3VX | 315 | 800 | 796 |
| 3VX335 | 3VX | 335 | 851 | 847 |
| 3VX355 | 3VX | 355 | 902 | 898 |
| 3VX375 | 3VX | 375 | 953 | 949 |
| 3VX400 | 3VX | 400 | 1016 | 1012 |
| 3VX425 | 3VX | 425 | 1080 | 1076 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 3VX250 | 3VX250 | P | 2,580 | - | - |
| 3VX265 | 3VX265 | P | 2,580 | - | - |
| 3VX280 | 3VX280 | P | 2,780 | - | - |
| 3VX300 | 3VX300 | P | 2,910 | - | - |
| 3VX315 | 3VX315 | P | 2,910 | - | - |
| 3VX335 | 3VX335 | P | 2,910 | - | - |
| 3VX355 | 3VX355 | P | 3,220 | - | - |
| 3VX375 | 3VX375 | P | 3,360 | 在庫品 | - |
| 3VX400 | 3VX400 | P | 3,360 | 在庫品 | - |
| 3VX425 | 3VX425 | P | 3,520 | - | - |
