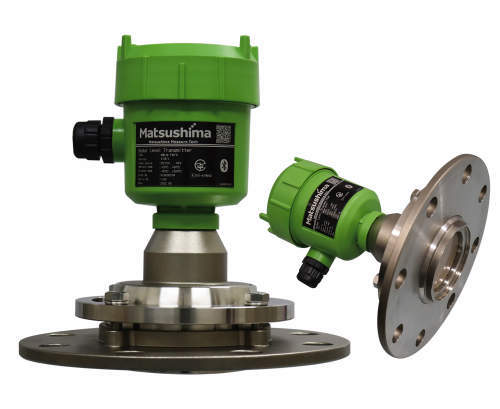

MWLM-FM79シリーズ
-
![]()
MWLM-FM79シリーズ
世界最高水準のミリ波レベル計誕生！
マツシマのミリ波レベル計はFM-CW方式のレベル計です。
FM-CW方式とは、一定の周期で周波数を変調させながらミリ波を送信し、ターゲットで反射、受信された時に送信しているミリ波との周波数の差を、往復の伝搬時間に変換、距離として計測する方式です。
【スマートフォンでらくらく調整】
・Bluetooth接続でスマートフォンやPCから設備の調整がおこなえます。調整のための配線は必要ありません。近づくことが難しい現場でも安全な場所から操作可能です。
【清掃後もカンタンに角度調整】
・方位・角度検出機能を搭載。点検や更新時に設備から取り外した場合でも、復旧が簡単です。
【付着警報や点検予定日をお知らせ】
・発信面が付着する電流出力信号(4-20mA)にビートを刻んで、お知らせします。また点検日を指定すれば同様にお知らせします。誤動作を未然に防ぎ安定した計測が可能です。
【360°全方向エアパージ機構で付着防止】
・レンズ面に接するコマの円周360°(金属部)にパージ用のスリットがあります。このスリットからレンズ中心にパージをおこなうことでレンズ表面への付着を防止します。
共通仕様
| 電源 | DC12V～DC36V |
|---|---|
| 消費電力 | 800mW |
| 発信周波数 | 77GHz～81GHz |
| 精度 | F03,S03:<1.1m±10mm,≧1.1m:±3mm F06,S06:<1.1m:±20mm,≧1.1m:±5mm F12,S12:<1.1m:±20mm,≧1.1m±10mm |
| 放射角(-3dB) | 約4°(サイドビームを含む広がり約8°) |
| 測定周期 | 約0.5s～4s(電源DC24V時) |
| 分解能 | 1mm |
| 許容レベル変動率 | 30cm/s |
| 許容温度 | 周囲温度：-20℃+80℃(但し、結露無きこと) プロセス温度：-40℃～+200℃(但し、結露無きこと) |
| 許容内圧 | Max.490kPa |
| 保護構造 | IP67(ハウジングカバー、リード引出口締付状態にて) |
| リード引出口 | 1-G1/2(適合ケーブルサイズ：φ8mm～φ12mm) |
| 信号出力 | DC4mA～DC20mA |
| 負荷抵抗 | 約545Ω(電源DC24V時) |
| 通信方式 | Bluetooth5.0 |
