長堀工業

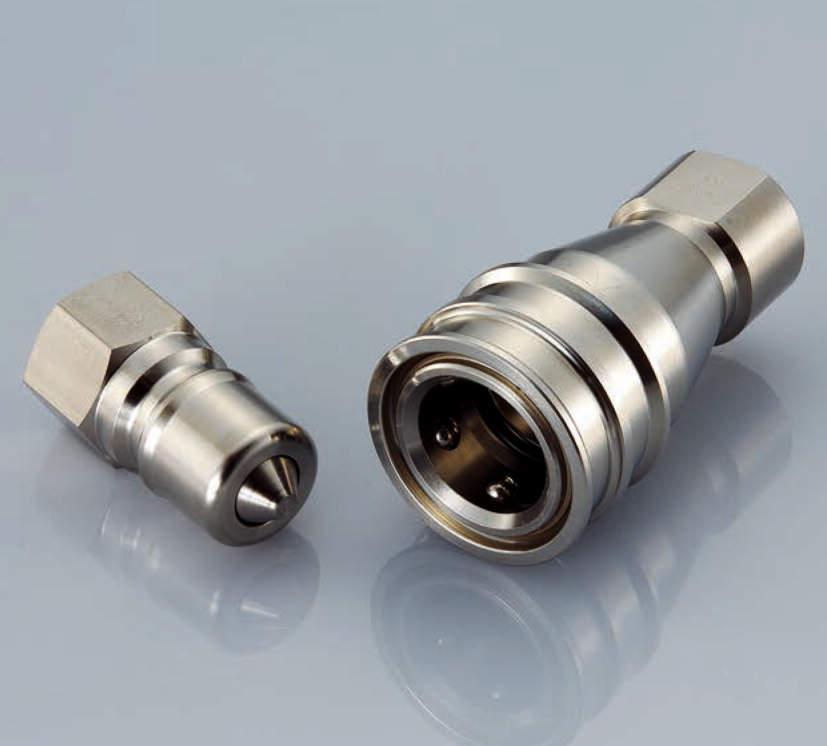

SPEタイプ
SPEタイプ

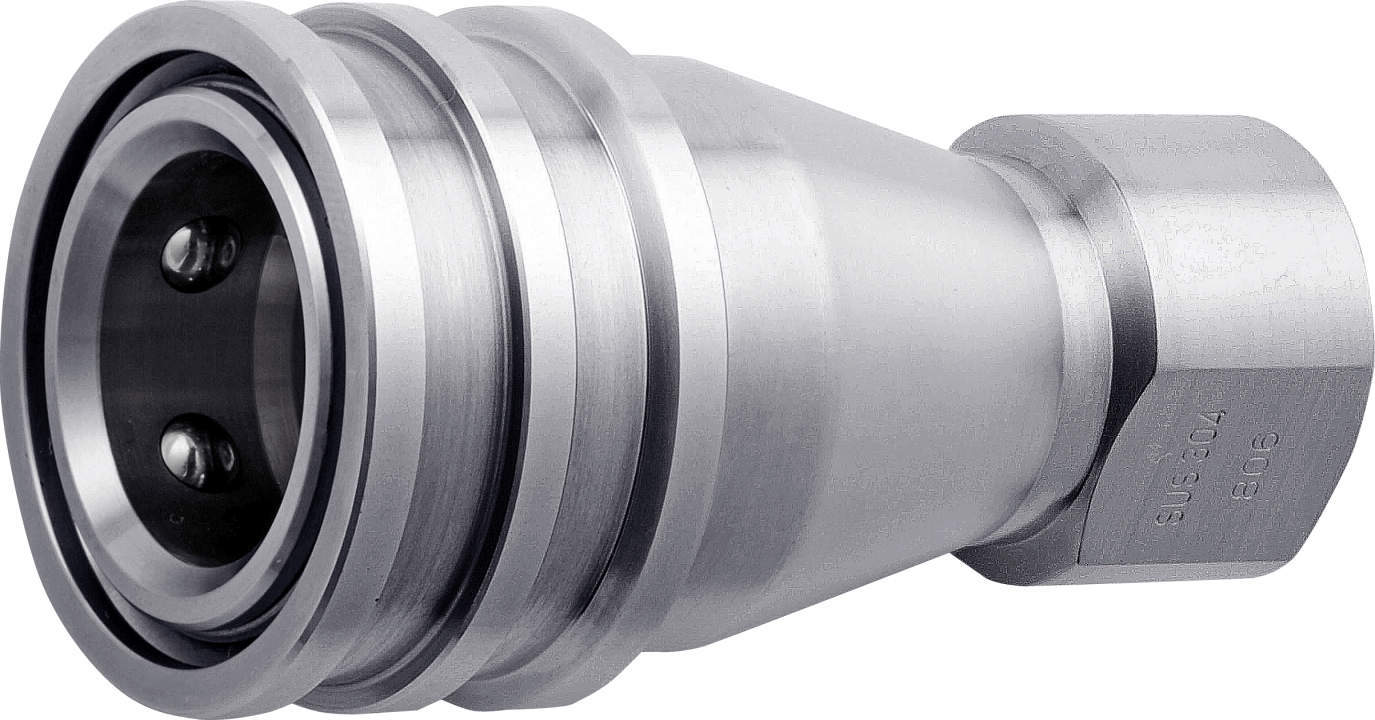

ソケット

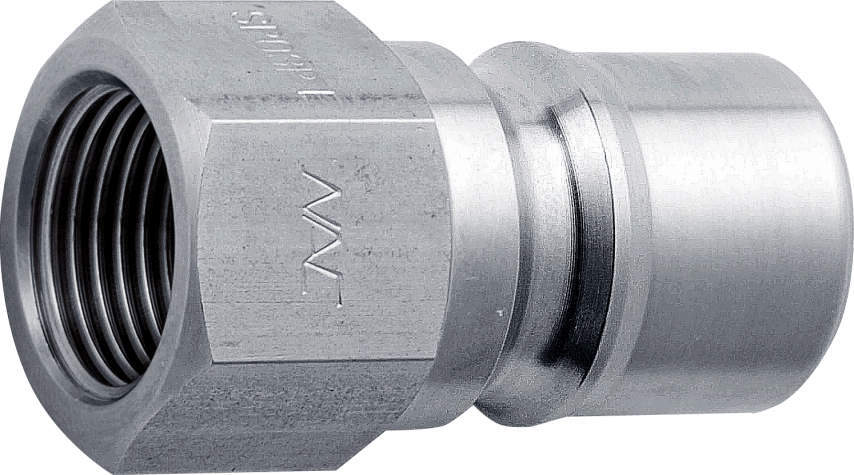

プラグ
・新設計によるパーツ構成で省エネルギー、高効率を実現しました。流量ロスの低減により、多様な現場でのニーズに対応します。
・構成要素各部の抵抗発生状況を把握しロス低減を実施。
・低圧損化により大流量化を実現しました。
・従来のS・Pタイプと互換性があります。
24件の型式
ソケット
プラグ
| 型式 | シリーズ | 材質 | タイプ | 接続形状 |
接続形状 T |
サイズ |
鋼管用 サイズ |
最高 使用圧力 (MPa) |
最大 衝撃圧力 (MPa) |

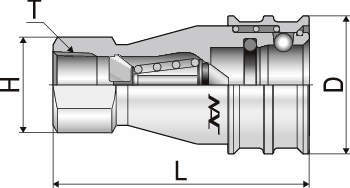

寸法(mm) |
最小 断面積 (mm2) |
重量 (g) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 本体 | シール | L | φD | H | S | C | l | |||||||||||
| CSPE01S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc1/8" | 1/8" | A6 | 5 | 7.5 | 48 | 24 | 二面13／φ15 | - | - | - | 18 | 71 |
| CSPE02S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc1/4" | 1/4" | A8 | 5 | 7.5 | 58 | 28 | 二面17／φ20 | - | - | - | 33 | 124 |
| CSPE03S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc3/8" | 3/8" | A10 | 5 | 7.5 | 65 | 35 | 二面21／φ24 | - | - | - | 66 | 200 |
| CSPE04S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc1/2" | 1/2" | A15 | 3 | 4.5 | 72 | 45 | 二面26／φ30 | - | - | - | 101 | 362 |
| CSPE06S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc3/4" | 3/4" | A20 | 3 | 4.5 | 88 | 55 | 二面35／φ40 | - | - | - | 214 | 664 |
| CSPE08S2 | SPE | 真鍮 | フッ素ゴム(FPM) | ソケット | メネジ | Rc1" | 1" | A25 | 3 | 4.5 | 102 | 65 | 二面41／φ47 | - | - | - | 327 | 956 |
| CSPE01P2 | SPE | 真鍮 | フッ素ゴム(FPM) | プラグ | メネジ | Rc1/8" | 1/8" | A6 | 5 | 7.5 | 29 | - | - | 13 | 15 | 19 | 18 | 17 |
| CSPE02P2 | SPE | 真鍮 | フッ素ゴム(FPM) | プラグ | メネジ | Rc1/4" | 1/4" | A8 | 5 | 7.5 | 36 | - | - | 17 | 20 | 22 | 33 | 33 |
| CSPE03P2 | SPE | 真鍮 | フッ素ゴム(FPM) | プラグ | メネジ | Rc3/8" | 3/8" | A10 | 5 | 7.5 | 40 | - | - | 21 | 24 | 25 | 66 | 56 |
| CSPE04P2 | SPE | 真鍮 | フッ素ゴム(FPM) | プラグ | メネジ | Rc1/2" | 1/2" | A15 | 3 | 4.5 | 44 | - | - | 26 | 30 | 28 | 101 | 94 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| CSPE01S2 | CSPE01S2 | P | 3,360 | 在庫品 | - |
| CSPE02S2 | CSPE02S2 | P | 3,820 | 在庫品 | - |
| CSPE03S2 | CSPE03S2 | P | 6,280 | 在庫品 | - |
| CSPE04S2 | CSPE04S2 | P | 11,700 | 在庫品 | - |
| CSPE06S2 | CSPE06S2 | P | 18,700 | 在庫品 | - |
| CSPE08S2 | CSPE08S2 | P | 28,100 | 在庫品 | - |
| CSPE01P2 | CSPE01P2 | P | 1,140 | - | - |
| CSPE02P2 | CSPE02P2 | P | 1,360 | 在庫品 | - |
| CSPE03P2 | CSPE03P2 | P | 2,220 | 在庫品 | - |
| CSPE04P2 | CSPE04P2 | P | 4,060 | 在庫品 | - |
