SHシリーズ
SHシリーズ
・SUS440Cステンレス鋼を使用している為、腐食環境、クリーンルームや食品機械などに適しています。
・搬送ローラなどの軸のたわみや取り付け不良などによって生じる軸心の誤差を調心し、軸受への異常な負担を減らします。
・密閉装置としてシールドを使用可能。
・従来のSUJ2製の自動調心玉軸受に比べ、多くの面で優位性があります。
・使用目的に応じて、低トルクグリース、食品機械用グリース、低発塵グリース、その他フッ素系耐薬品・耐熱グリースの封入も可能です。また通常のグリース潤滑剤では無理のある真空環境下や、高温環境下においては、グリースレスベアリングで対応しております。
| 材質 | 調心輪：SUS440C 内外輪：SUS440C ボール：SUS440C 保持器：SUS304 シールド：SUS304 止めねじ：SUS304相当品 |
|---|---|
| 潤滑 | 耐熱グリース |
30件の型式
SHシリーズ

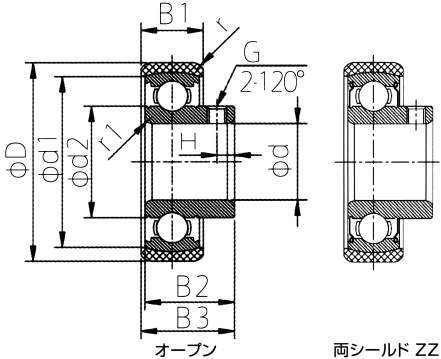

| 型式 | シール・シールド |
d (mm) |
D (mm) |
B1 (mm) |
B2 (mm) |
B3 (mm) |
G (mm) |
H (mm) |
d1 (mm) |
d2 (mm) |
r最小 (mm) |
r1最小 (mm) |
基本動定格荷重 Cr (N) |
基本静定格荷重 Cor (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSXCA6000SH | オープン | 10 | 30 | 9 | 15 | 15.5 | M3 | 3.0 | 24.70 | 14.86 | 0.6 | 0.3 | 4600 | 1970 |
| SSXCA6200SH | オープン | 10 | 35 | 11 | 17 | 18 | M4 | 3.5 | 28.25 | 17.45 | 0.6 | 0.6 | 5100 | 2390 |
| SSXCA6001SH | オープン | 12 | 32 | 10 | 15 | 16 | M3 | 3.0 | 26.48 | 17.45 | 0.6 | 0.3 | 5100 | 2390 |
| SSXCA6201SH | オープン | 12 | 37 | 12 | 19 | 20 | M4 | 3.5 | 30.14 | 18.19 | 1.0 | 0.6 | 6800 | 3050 |
| SSXCA6002SH | オープン | 15 | 35 | 11 | 16.5 | 17.5 | M3 | 3.0 | 30.37 | 20.45 | 0.6 | 0.3 | 5600 | 2840 |
| SSXCA6202SH | オープン | 15 | 42 | 13 | 20 | 21 | M4 | 3.5 | 32.85 | 21.69 | 1.0 | 0.6 | 7650 | 3750 |
| SSXCA6003SH | オープン | 17 | 40 | 12 | 17.5 | 18.5 | M4 | 3.5 | 33.21 | 22.95 | 0.6 | 0.3 | 6000 | 3250 |
| SSXCA6203SH | オープン | 17 | 47 | 14 | 21 | 22 | M5 | 4.5 | 37.91 | 24.68 | 1.0 | 0.6 | 9600 | 4800 |
| SSXCA6904SH | オープン | 20 | 42 | 12 | 18 | 19.5 | M4 | 3.5 | 35.29 | 25.45 | 0.6 | 0.3 | 6400 | 3700 |
| SSXCA6004SH | オープン | 20 | 47 | 14 | 21 | 22 | M5 | 4.5 | 40.01 | 27.44 | 1.0 | 0.6 | 9400 | 5050 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SSXCA6000SH | SSXCA6000SH | P | 15,100 | - | - |
| SSXCA6200SH | SSXCA6200SH | P | 15,900 | - | - |
| SSXCA6001SH | SSXCA6001SH | P | 15,600 | - | - |
| SSXCA6201SH | SSXCA6201SH | P | 17,000 | - | - |
| SSXCA6002SH | SSXCA6002SH | P | 16,700 | - | - |
| SSXCA6202SH | SSXCA6202SH | P | 19,400 | - | - |
| SSXCA6003SH | SSXCA6003SH | P | 18,900 | - | - |
| SSXCA6203SH | SSXCA6203SH | P | 22,400 | - | - |
| SSXCA6904SH | SSXCA6904SH | P | 22,900 | - | - |
| SSXCA6004SH | SSXCA6004SH | P | 22,400 | - | - |
