・回転体にボルト結合するだけでイソメックブッシングが利用できます。
・回転体の加工はインロー加工およびセットボルト用タップ穴のみです。

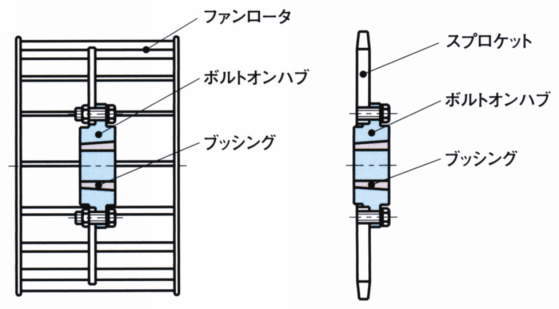

・ファンロータ・スプロケット・インペラ・撹拌羽根などに適用できます。
共通仕様
| 材質 | FC200 |
|---|
鍋屋バイテック会社

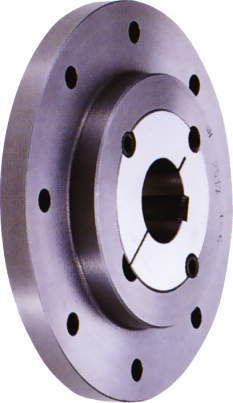

Vプーリー｜イソメックブッシング・ボルトオンハブ

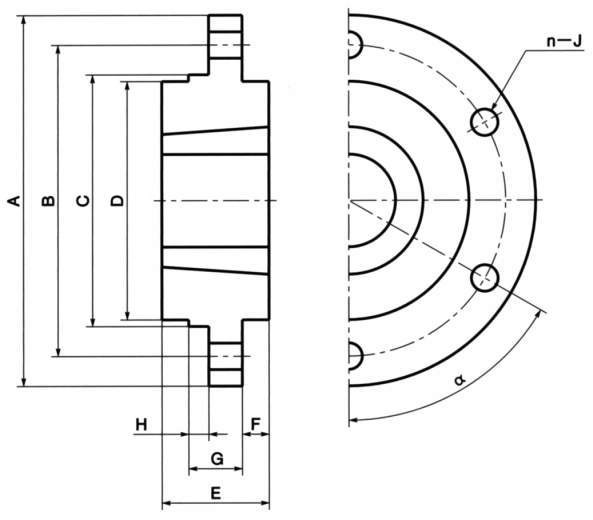

詳細仕様
5件の型式
| 型式 |
ブッシング サイズ |
適用軸穴径 (mm) |
A (mm) |
B (mm) |
Ch6 (mm) |
D (mm) |
E (mm) |
F (mm) |
G (mm) |
H (mm) |
n (mm) |
J (mm) |
α (°) |
質量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BH-1210 | 1210 | 14～32 | 120 | 100 | 85 | 75 | 25 | 8 | 11 | 2 | 6 | 8.5 | 60 | 1.00 |
| BH-1615 | 1615 | 24～42 | 145 | 120 | 95 | 85 | 38 | 12 | 14 | 2 | 6 | 8.5 | 60 | 1.95 |
| BH-2012 | 2012 | 18～50 | 165 | 140 | 115 | 105 | 32 | 10 | 14 | 2 | 6 | 8.5 | 60 | 2.36 |
| BH-2517 | 2517 | 19～60 | 190 | 160 | 130 | 120 | 45 | 15 | 17 | 2 | 8 | 10.5 | 45 | 3.96 |
| BH-3020 | 3020 | 25～75 | 250 | 200 | 160 | 145 | 51 | 15 | 24 | 4 | 8 | 12.5 | 45 | 8.04 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| BH-1210 | BH-1210 | P | 5,470 | - | 在庫品 |
| BH-1615 | BH-1615 | P | 7,950 | - | 在庫品 |
| BH-2012 | BH-2012 | P | 9,460 | - | 在庫品 |
| BH-2517 | BH-2517 | P | 14,200 | - | 在庫品 |
| BH-3020 | BH-3020 | P | 29,300 | - | 在庫品 |
・上記の価格にはブッシングは含まれていません。
