・安全で確実な締結システムです。
・設計変更への対応が容易です。
・納期短縮、在庫削減などの効果があります。
・欧米主要メーカーと同一規格。互換性があります。
・あらゆる回転伝導機器に適用できます。
・14倍にもなるレンチの力。
共通仕様
| 使用ベルト | 標準Vベルト：M ウェッジベルト：3V SPベルト：SPZ |
|---|
鍋屋バイテック会社
Vプーリー｜イソメック SPプーリー SPZ
詳細仕様
143件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
| 型式 |
データム径 dd (mm) |
外径 de (mm) |

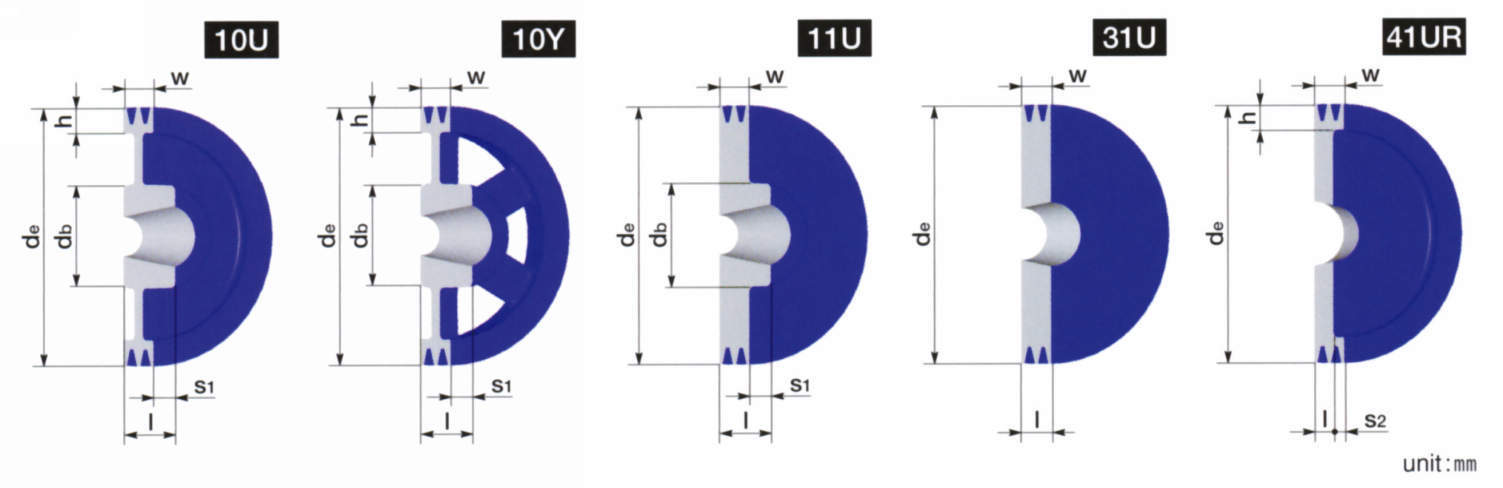

適用ブッシング | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ | 最大軸穴径 | db | l | s1 | s2 | w | h (0～+2) | ||||||||
| 新JIS平行キー シャローキー | 旧JIS平行キー | ||||||||||||||
| SPZ67-1 | 67 | 71 | 1108 | 28 | 25 | 11U | 1 | 60 | 22 | 6 | - | 16 | - | 0.000226 | 0.32 |
| SPZ71-1 | 71 | 75 | 1108 | 28 | 25 | 11U | 1 | 60 | 22 | 6 | - | 16 | - | 0.000279 | 0.37 |
| SPZ75-1 | 75 | 79 | 1108 | 28 | 25 | 11U | 1 | 60 | 22 | 6 | - | 16 | - | 0.000342 | 0.42 |
| SPZ80-1 | 80 | 84 | 1210 | 32 | 28 | 11U | 1 | 75 | 25 | 9 | - | 16 | - | 0.000538 | 0.53 |
| SPZ85-1 | 85 | 89 | 1210 | 32 | 28 | 11U | 1 | 75 | 25 | 9 | - | 16 | - | 0.000660 | 0.61 |
| SPZ90-1 | 90 | 94 | 1210 | 32 | 28 | 11U | 1 | 75 | 25 | 9 | - | 16 | - | 0.000800 | 0.69 |
| SPZ95-1 | 95 | 99 | 1210 | 32 | 28 | 11U | 1 | 75 | 25 | 9 | - | 16 | - | 0.000966 | 0.79 |
| SPZ100-1 | 100 | 104 | 1210 | 32 | 28 | 11U | 1 | 75 | 25 | 9 | - | 16 | - | 0.00116 | 0.86 |
| SPZ106-1 | 106 | 110 | 1610 | 42 | 38 | 11U | 1 | 85 | 25 | 9 | - | 16 | - | 0.00148 | 0.91 |
| SPZ112-1 | 112 | 116 | 1610 | 42 | 38 | 11U | 1 | 85 | 25 | 9 | - | 16 | - | 0.00181 | 1.03 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| SPZ67-1 | SPZ-67-1 | P | 3,340 | 在庫品 | 在庫品 |
| SPZ71-1 | SPZ-71-1 | P | 3,510 | 在庫品 | 在庫品 |
| SPZ75-1 | SPZ-75-1 | P | 3,550 | - | 在庫品 |
| SPZ80-1 | SPZ-80-1 | P | 4,310 | 在庫品 | 在庫品 |
| SPZ85-1 | SPZ-85-1 | P | 4,320 | 在庫品 | 在庫品 |
| SPZ90-1 | SPZ-90-1 | P | 4,500 | - | 在庫品 |
| SPZ95-1 | SPZ-95-1 | P | 4,950 | - | 在庫品 |
| SPZ100-1 | SPZ-100-1 | P | 4,980 | 在庫品 | 在庫品 |
| SPZ106-1 | SPZ-106-1 | P | 5,480 | - | 在庫品 |
| SPZ112-1 | SPZ-112-1 | P | 5,560 | - | 在庫品 |
上記価格にはブッシングは含まれておりません。
