・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様
| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 3V形
詳細仕様
153件の型式
-
1本掛
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |

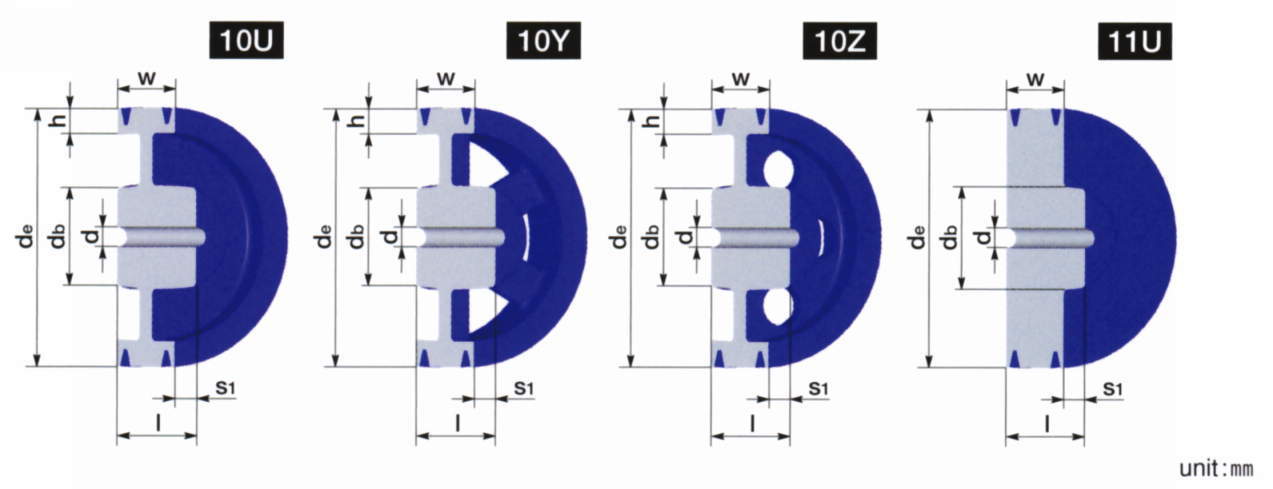

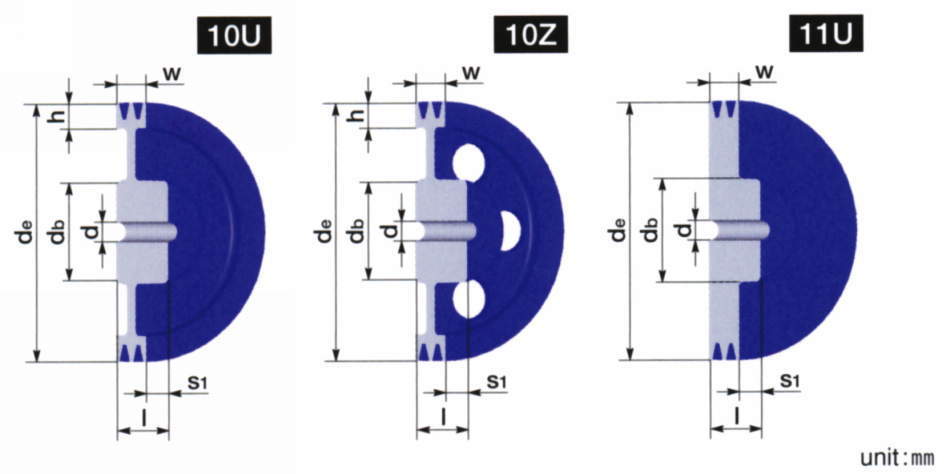

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 56-3V-1 | 54.8 | 57 | 22 | - | 11U | 1 | 40 | 25 | 7.6 | - | 17.4 | - | 0.000108 | 0.34 |
| 60-3V-1 | 58.8 | 61 | 22 | - | 11U | 1 | 40 | 25 | 7.6 | - | 17.4 | - | 0.000139 | 0.38 |
| 67-3V-1 | 65.8 | 68 | 25 | - | 11U | 1 | 45 | 25 | 7.6 | - | 17.4 | - | 0.000221 | 0.48 |
| 71-3V-1 | 69.8 | 72 | 25 | - | 11U | 1 | 45 | 25 | 7.6 | - | 17.4 | - | 0.000275 | 0.53 |
| 75-3V-1 | 73.8 | 76 | 30 | - | 11U | 1 | 50 | 28 | 10.6 | - | 17.4 | - | 0.000366 | 0.65 |
| 80-3V-1 | 78.8 | 81 | 30 | - | 11U | 1 | 50 | 28 | 10.6 | - | 17.4 | - | 0.000464 | 0.73 |
| 85-3V-1 | 83.8 | 86 | 30 | - | 11U | 1 | 50 | 28 | 10.6 | - | 17.4 | - | 0.000584 | 0.81 |
| 90-3V-1 | 88.8 | 91 | 35 | - | 11U | 1 | 58 | 32 | 14.6 | - | 17.4 | - | 0.000801 | 1.02 |
| 95-3V-1 | 93.8 | 96 | 35 | - | 11U | 1 | 58 | 32 | 14.6 | - | 17.4 | - | 0.000978 | 1.12 |
| 100-3V-1 | 98.8 | 101 | 35 | - | 11U | 1 | 58 | 32 | 14.6 | - | 17.4 | - | 0.00118 | 1.21 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 56-3V-1 | 56-3V-1 | P | 1,190 | 在庫品 | 在庫品 |
| 60-3V-1 | 60-3V-1 | P | 1,360 | - | 在庫品 |
| 67-3V-1 | 67-3V-1 | P | 1,450 | 在庫品 | 在庫品 |
| 71-3V-1 | 71-3V-1 | P | 1,530 | 在庫品 | 在庫品 |
| 75-3V-1 | 75-3V-1 | P | 1,780 | 在庫品 | 在庫品 |
| 80-3V-1 | 80-3V-1 | P | 1,960 | 在庫品 | 在庫品 |
| 85-3V-1 | 85-3V-1 | P | 2,050 | - | 在庫品 |
| 90-3V-1 | 90-3V-1 | P | 2,490 | 在庫品 | 在庫品 |
| 95-3V-1 | 95-3V-1 | P | 2,730 | - | 在庫品 |
| 100-3V-1 | 100-3V-1 | P | 2,790 | 在庫品 | 在庫品 |
