・材質・加工精度・バランス精度ともにJIS規格(JIS B 1855-1978)｢細幅Vプーリ｣)を上回る最高品質のプーリーです。
・外周での不釣合い許容値はプーリー質量の0.1％を保証。
・表面処理は、防錆効果が高く仕上がりの美しい電着塗装を行っています。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
共通仕様
| 形状 | U：ベタ X：4本リム Y：6本リム |
|---|
鍋屋バイテック会社
Vプーリー｜ウェッジプーリー 5V形
詳細仕様
257件の型式
-
2本掛
-
3本掛
-
4本掛
-
5本掛
-
6本掛
-
8本掛
-
10本掛
| 型式 |
ピッチ径 dp (mm) |
外径 de (mm) |

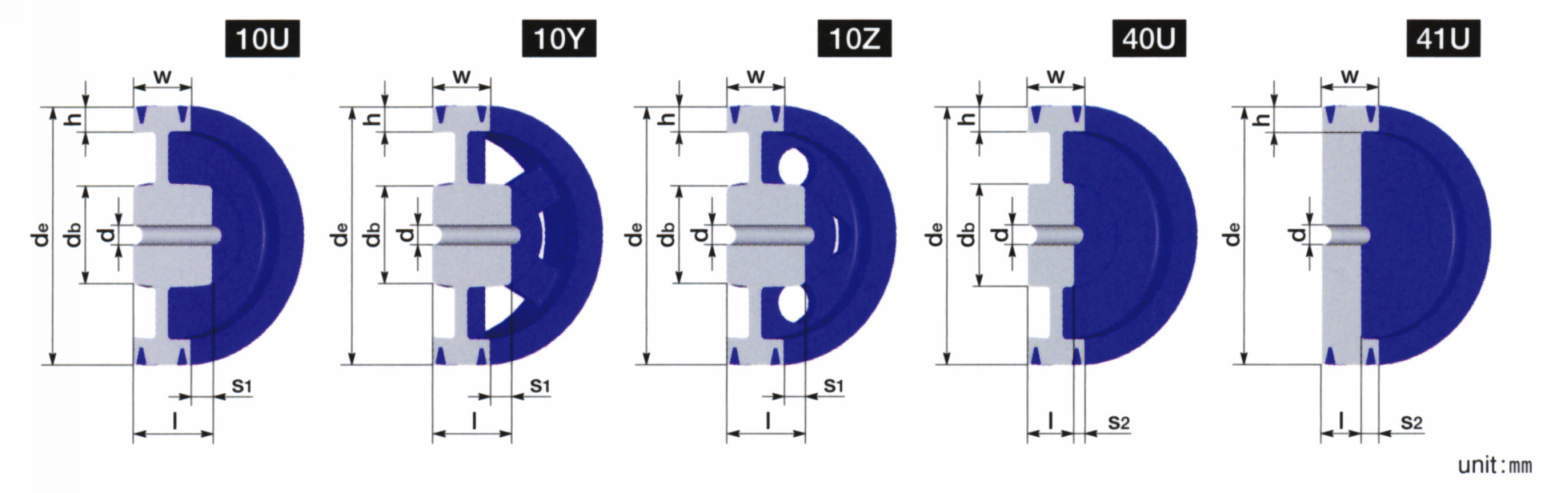

軸穴径d(mm) | 形状図番 | 溝本数 | ハブ (mm) | リム (mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 下穴 | db | l | s1 | s2 | w | h(0～+3) | |||||||
| 112-5V-2 | 109.4 | 113 | 45 | - | 11U | 2 | 80 | 55 | 12.1 | - | 42.9 | - | 0.00360 | 2.94 |
| 118-5V-2 | 115.4 | 119 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.00464 | 3.36 |
| 125-5V-2 | 122.4 | 126 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.00580 | 3.75 |
| 132-5V-2 | 129.4 | 133 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.00718 | 4.15 |
| 140-5V-2 | 137.4 | 141 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.00909 | 4.65 |
| 150-5V-2 | 147.4 | 151 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.0120 | 5.31 |
| 160-5V-2 | 157.4 | 161 | 50 | - | 11U | 2 | 90 | 55 | 12.1 | - | 42.9 | - | 0.0157 | 6.02 |
| 170-5V-2 | 167.4 | 171 | 60 | - | 11U | 2 | 100 | 55 | 12.1 | - | 42.9 | - | 0.0205 | 6.92 |
| 180-5V-2 | 177.4 | 181 | 60 | - | 11U | 2 | 100 | 55 | 12.1 | - | 42.9 | - | 0.0259 | 7.74 |
| 190-5V-2 | 187.4 | 191 | 55 | - | 10U | 2 | 100 | 55 | 12.1 | - | 42.9 | 23.5 | 0.0248 | 6.65 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 112-5V-2 | 112-5V-2 | P | 8,070 | - | 在庫品 |
| 118-5V-2 | 118-5V-2 | P | 9,390 | - | 在庫品 |
| 125-5V-2 | 125-5V-2 | P | 10,300 | - | 在庫品 |
| 132-5V-2 | 132-5V-2 | P | 11,000 | - | 在庫品 |
| 140-5V-2 | 140-5V-2 | P | 11,500 | - | 在庫品 |
| 150-5V-2 | 150-5V-2 | P | 11,700 | 在庫品 | 在庫品 |
| 160-5V-2 | 160-5V-2 | P | 12,400 | 在庫品 | 在庫品 |
| 170-5V-2 | 170-5V-2 | P | 13,500 | 在庫品 | 在庫品 |
| 180-5V-2 | 180-5V-2 | P | 13,800 | 在庫品 | 在庫品 |
| 190-5V-2 | 190-5V-2 | P | 15,700 | 在庫品 | 在庫品 |
