・1950年、日本で最初にメーカー標準品としてシリーズ化されたVプーリー。
・外周での不釣合い質量は、プーリー質量の0.2％または3gのいずれか大きい方を許容値としています。これはJIS規格(JIS B 1854-1987｢一般プーリ｣)に規定する釣合い良さと同一の精度です。
・鋳造から機械加工・表面処理まで一貫生産。多品種少量生産と短納期を極限まで追求。
・軸穴・キー溝・押しねじの追加工を標準化。
鍋屋バイテック会社
Vプーリー｜標準 Vプーリー A形
詳細仕様
89件の型式
-
1本掛
-
2本掛
-
3本掛
| 型式 | 溝形状 | 溝本数 |
ピッチ径 dp (mm) |
外径 de (mm) |

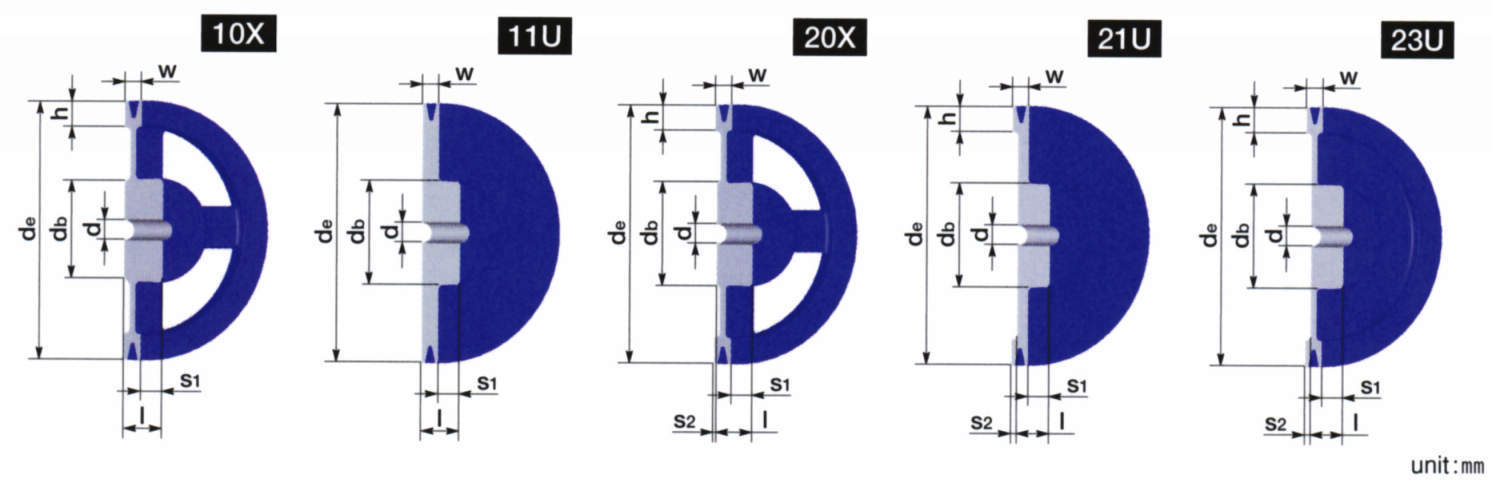

軸穴径d(mm) | 形状図番 | ハブ(mm) | リム(mm) |
慣性モーメント (kg・m2) |
質量 (kg) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大 | 最小 | 下穴 | db | l | s1 | s2 | w | h(0～+2) | ||||||||
| 2-A-1 | A | 1 | 41.8 | 50.8 | 14 | 11 | - | 11U | 37 | 33 | 13 | - | 20 | - | 0.0000735 | 0.31 |
| 2 1/2-A-1 | A | 1 | 54.5 | 63.5 | 21 | 11 | - | 11U | 41 | 36 | 16 | - | 20 | - | 0.000179 | 0.51 |
| 3-A-1 | A | 1 | 67.2 | 76.2 | 24 | 11 | - | 21U | 44 | 24 | 17 | 13 | 20 | 15 | 0.000325 | 0.56 |
| 3 1/2-A-1 | A | 1 | 79.9 | 88.9 | 24 | 10 | - | 21U | 44 | 24 | 19 | 15 | 20 | 15 | 0.000545 | 0.65 |
| 4-A-1 | A | 1 | 92.6 | 101.6 | 27 | 10 | - | 21U | 48 | 28 | 19 | 11 | 20 | 15 | 0.000971 | 0.92 |
| 4 1/2-A-1 | A | 1 | 105.3 | 114.3 | 28 | 10 | 8 | 23U | 50 | 28 | 15 | 7 | 20 | 15 | 0.00139 | 1 |
| 5-A-1 | A | 1 | 118 | 127 | 28 | 10 | - | 23U | 50 | 30 | 17 | 7 | 20 | 15 | 0.00208 | 1.2 |
| 5 1/2-A-1 | A | 1 | 130.7 | 139.7 | 28 | 10 | 8 | 23U | 50 | 30 | 17 | 7 | 20 | 15 | 0.00294 | 1.36 |
| 6-A-1 | A | 1 | 143.4 | 152.4 | 28 | 10 | - | 20X | 50 | 30 | 12 | 2 | 20 | 15 | 0.00341 | 1.25 |
| 6 1/2-A-1 | A | 1 | 156.1 | 165.1 | 29 | 10 | - | 20X | 52 | 30 | 12 | 2 | 20 | 15 | 0.00452 | 1.4 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 2-A-1 | 2A1 | P | 730 | 在庫品 | 在庫品 |
| 2 1/2-A-1 | 21/2A1 | P | 990 | 在庫品 | 在庫品 |
| 3-A-1 | 3A1 | P | 1,190 | 在庫品 | 在庫品 |
| 3 1/2-A-1 | 31/2A1 | P | 1,430 | 在庫品 | 在庫品 |
| 4-A-1 | 4A1 | P | 1,680 | 在庫品 | 在庫品 |
| 4 1/2-A-1 | 41/2A1 | P | 2,090 | 在庫品 | 在庫品 |
| 5-A-1 | 5A1 | P | 2,420 | 在庫品 | 在庫品 |
| 5 1/2-A-1 | 51/2A1 | P | 2,660 | 在庫品 | 在庫品 |
| 6-A-1 | 6A1 | P | 2,610 | 在庫品 | 在庫品 |
| 6 1/2-A-1 | 61/2A1 | P | 2,860 | 在庫品 | 在庫品 |
