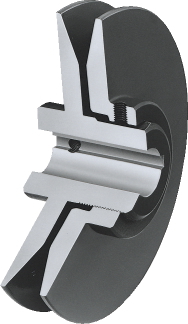

・独特のピッチ径調整機構により、調整範囲が広く、しかもスライドピースの1/4回転ごとにセットできるため、微妙なスピード設定が可能です。
・ピッチ径の調整は、止めねじをゆるめ、スライドピースを所定の回し回数だけ回し、再び止めねじを締めつけるだけです。
・シンプルな構造、しかも精密な加工。微小振動・ショックロードに対しても、がたつきを起こすことはありません。
・従動がわプーリには、NBK標準品が利用できます。
・すべて軸穴完成品。軸穴は寸法許容差G7、キー溝は新JIS平行キー溝で加工済み。モータ軸端にそのまま取りつけ可能です。
鍋屋バイテック会社
Vプーリー｜変速プーリー
詳細仕様
38件の型式
-
VA・VB

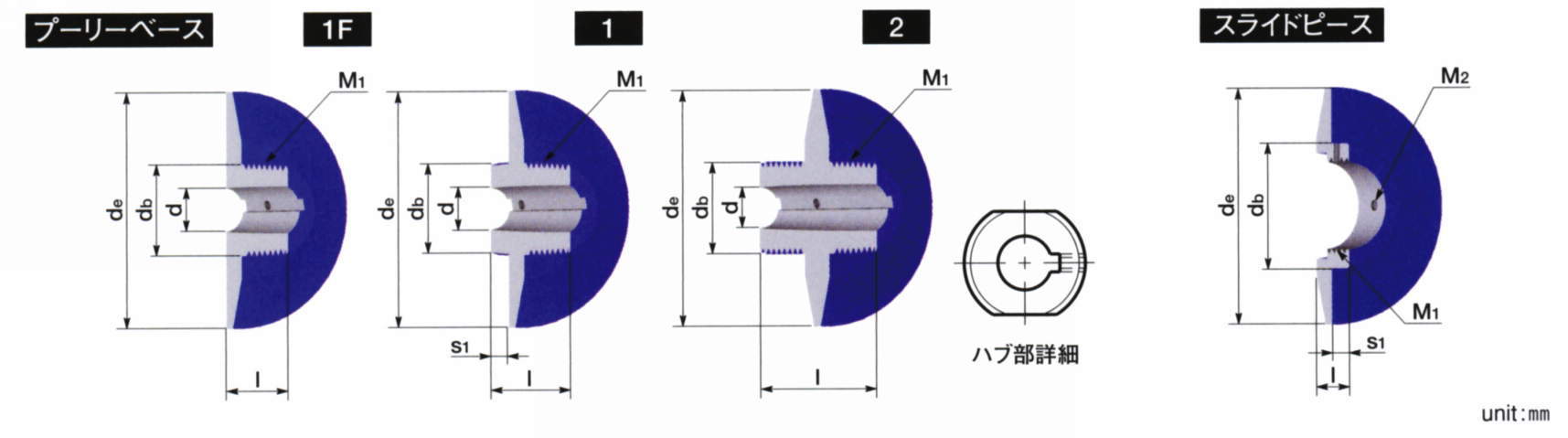

| 型式 |
外径 de (mm) |
基準V溝 | ピッチ径 dp (mm) |
標準軸穴径 d (mm) |
組み合わせねじ M1 |
プーリーベース | スライドピース |
キー 呼び寸法 (mm) |
押しねじ M |
質量 (kg) |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Max | Min | Type | db (mm) | l (mm) | s1 (mm) | db (mm) | l (mm) | s1 (mm) | M2 (mm) | ||||||||
| 83-VA-1F-14 | 83 | A | 74 | 50.7 | 14 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 5×5 | 1-M8 | 0.77 |
| 83-VA-1F-19 | 83 | A | 74 | 50.7 | 19 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 6×6 | 1-M8 | 0.77 |
| 99-VA-1F-19 | 99 | A | 90 | 66.7 | 19 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 6×6 | 1-M8 | 1.01 |
| 99-VA-1F-24 | 99 | A | 90 | 66.7 | 24 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 8×7 | 1-M8 | 1.01 |
| 109-VA-1F-14 | 109 | A | 100 | 76.7 | 14 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 5×5 | 1-M8 | 1.18 |
| 109-VA-1F-19 | 109 | A | 100 | 76.7 | 19 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 6×6 | 1-M8 | 1.18 |
| 109-VA-1F-24 | 109 | A | 100 | 76.7 | 24 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 8×7 | 1-M8 | 1.18 |
| 124-VA-1F-19 | 124 | A | 115 | 91.7 | 19 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 6×6 | 1-M8 | 1.48 |
| 124-VA-1F-24 | 124 | A | 115 | 91.7 | 24 | M40 | 1F | 40 | 40 | - | 55 | 23 | 14 | 2-M8 | 8×7 | 1-M8 | 1.48 |
| 124-VA-1F-28 | 124 | A | 115 | 91.7 | 28 | M50 | 1F | 50 | 40 | - | 70 | 23 | 14 | 2-M8 | 8×7 | 1-M8 | 1.48 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| 83-VA-1F-14 | 83VA1F-14N-JIS | P | 5,770 | - | 在庫品 |
| 83-VA-1F-19 | 83VA1F-19N-JIS | P | 5,770 | - | 在庫品 |
| 99-VA-1F-19 | 99VA1F-19N-JIS | P | 6,560 | - | 在庫品 |
| 99-VA-1F-24 | 99VA1F-24N-JIS | P | 6,560 | - | 在庫品 |
| 109-VA-1F-14 | 109VA1F-14N-JIS | P | 7,000 | - | 在庫品 |
| 109-VA-1F-19 | 109VA1F-19N-JIS | P | 7,000 | - | 在庫品 |
| 109-VA-1F-24 | 109VA1F-24N-JIS | P | 7,000 | - | 在庫品 |
| 124-VA-1F-19 | 124VA1F-19N-JIS | P | 8,560 | - | 在庫品 |
| 124-VA-1F-24 | 124VA1F-24N-JIS | P | 8,560 | - | 在庫品 |
| 124-VA-1F-28 | 124VA1F-28N-JIS | P | 8,560 | - | 在庫品 |
