フランジ形軸継手
・JIS B 1451-1991「フランジ形固定軸継手」にもとづく構造のリジットタイプのシャフトカップリングです。
・フランジ外周面の合マークを一致させ、リーマボルトを締めるだけで簡単に組み立てができます。
・鋳鉄製KCLと炭素鋼製KCLSの2タイプがあります。
共通仕様
| KCL | 材質：FC200 |
|---|---|
| KCLS | 材質：S25C |
鍋屋バイテック会社
カップリング｜フランジ形固定軸継手
詳細仕様
26件の型式

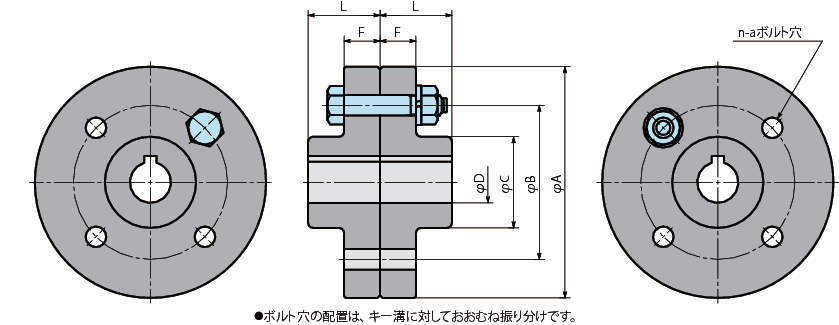

| 型式 | 材質 | 寸法(mm) |
最大軸穴径 D (mm) |
継手ボルト |
最大 トルク (N・m) |
最高 回転数 (min-1) |
慣性 モーメント (kg・m2) |
質量 (kg) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 下穴径 | L | C | B | F | a | 型式 | 個数 n | 抜きしろ (mm) | |||||||
| KCL-100 | FC200 | 100 | - | 35.5 | 42.5 | 67 | 16 | 10 | 25 | K2 | 4 | 70 | 63 | 4000 | 2.6×10^-3 | 2.18 |
| KCL-112 | FC200 | 112 | - | 40 | 50 | 75 | 16 | 10 | 28 | K2 | 4 | 70 | 90 | 4000 | 4.1×10^-3 | 2.84 |
| KCL-125 | FC200 | 125 | - | 45 | 56 | 85 | 18 | 14 | 32 | K3 | 4 | 81 | 130 | 4000 | 7.2×10^-3 | 3.97 |
| KCL-140 | FC200 | 140 | - | 50 | 71 | 100 | 18 | 14 | 38 | K3 | 6 | 81 | 220 | 4000 | 1.2×10^-2 | 5.51 |
| KCL-160 | FC200 | 160 | - | 56 | 80 | 115 | 18 | 14 | 45 | K3 | 8 | 81 | 360 | 4000 | 2.1×10^-2 | 7.37 |
| KCL-180 | FC200 | 180 | - | 63 | 90 | 132 | 18 | 14 | 50 | K3 | 8 | 81 | 500 | 3800 | 3.3×10^-2 | 9.72 |
| KCL-200 | FC200 | 200 | 18 | 71 | 100 | 145 | 22.4 | 20 | 56 | K4 | 8 | 103 | 710 | 3550 | 6.7×10^-2 | 15.1 |
| KCL-224 | FC200 | 224 | 18 | 80 | 112 | 170 | 22.4 | 20 | 63 | K4 | 8 | 103 | 1000 | 3150 | 1.1×10^-1 | 19.4 |
| KCL-250 | FC200 | 250 | 20 | 90 | 125 | 180 | 28 | 25 | 71 | K5 | 8 | 126 | 1400 | 2800 | 1.9×10^-1 | 28.2 |
| KCL-280 | FC200 | 280 | 30 | 100 | 140 | 200 | 28 | 28 | 80 | K6 | 8 | 126 | 2000 | 2500 | 3.1×10^-1 | 37.5 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| KCL-100 | KCL100 | S | 7,780 | - | 在庫品 |
| KCL-112 | KCL112 | S | 9,280 | 在庫品 | 在庫品 |
| KCL-125 | KCL125 | S | 12,100 | - | 在庫品 |
| KCL-140 | KCL140 | S | 15,600 | 在庫品 | 在庫品 |
| KCL-160 | KCL160 | S | 21,100 | 在庫品 | 在庫品 |
| KCL-180 | KCL180 | S | 26,200 | 在庫品 | 在庫品 |
| KCL-200 | KCL200 | S | 45,600 | - | 在庫品 |
| KCL-224 | KCL224 | S | 53,400 | - | 在庫品 |
| KCL-250 | KCL250 | S | 79,700 | - | 在庫品 |
| KCL-280 | KCL280 | S | 120,000 | - | 在庫品 |
