・ねじを締めつけるだけで簡単にシャフトに固定できます。
・シャフトに対するレバーの位置を自由に変更できます。
・推奨シャフト公差はh11です。
・キーで締結すればより大きいトルクが得られます。
共通仕様
| ハブ | 焼結合金 |
|---|---|
| ハンドル | S45C、四三酸化鉄皮膜（黒） |
| グリップ | フェノール樹脂（黒） |
鍋屋バイテック会社
スプリットハブレバー LSH
詳細仕様
4件の型式

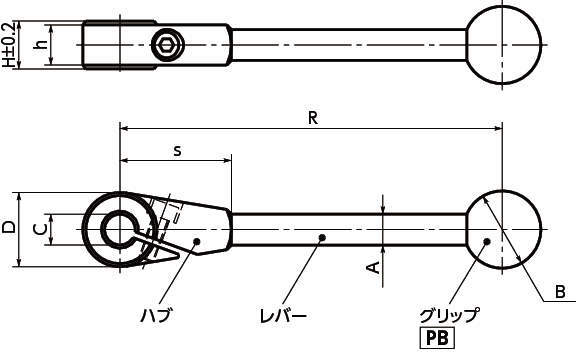

| 型式 | D | C | A | B | H | h | s | R |
質量 (g) |
|---|---|---|---|---|---|---|---|---|---|
| LSH-24-C10 | 24 | 10 | 10 | 25 | 15.5 | 13 | 36 | 123.5 | 145 |
| LSH-24-C12 | 24 | 12 | 10 | 25 | 15.5 | 13 | 36 | 123.5 | 145 |
| LSH-28-C14 | 28 | 14 | 12 | 30 | 17.5 | 15 | 41 | 151 | 250 |
| LSH-32-C16 | 32 | 16 | 14 | 35 | 19.5 | 17 | 45 | 187.5 | 370 |
| 型式 | 商品コード | 単位 |
価格 （円） |
基準納期 | |
|---|---|---|---|---|---|
| 日伝 | メーカー | ||||
| LSH-24-C10 | LSH-24-C10 | P | 4,790 | 在庫品 | 在庫品 |
| LSH-24-C12 | LSH-24-C12 | P | 4,790 | 在庫品 | 在庫品 |
| LSH-28-C14 | LSH-28-C14 | P | 5,430 | 在庫品 | - |
| LSH-32-C16 | LSH-32-C16 | P | 6,170 | 在庫品 | - |
