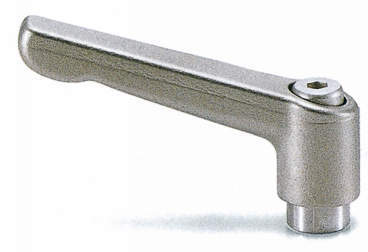

クランプレバー(めねじ・オールステンレス製) LDFS-NI

LDFS-NI

  • LDFS-NI

・オールステンレス製のクランプレバー。
・すぐれた耐蝕性と強度があります。
・M3-M12の豊富なねじサイズ。

#オールステンレス
#クランプレバー
#レバー

共通仕様

レバー LDFS-NI：SCS13（SUS304相当）ショットブラスト
ねじ・止めねじ SUS303
スプリング ステンレス鋼線

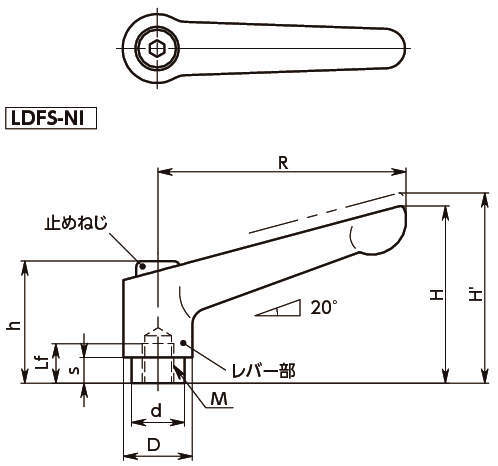

  • 寸法図
  • 動画
  • CAD

CADメーカーTOP

詳細仕様

前へ
次へ

  • 9件中 1-9件

  • 表示件数

9件の型式

  • LDFS-NI

型式 表面処理 M R H H' h s D d Lf min. 歯数 最大荷重
(N)		 最大締付力
(kN)		 質量
(g)
LDFS-3-NI ショットブラスト M3 45 35 38.5 24.5 4 13 10 7 18 13 1.4 40
LDFS-4-NI ショットブラスト M4 45 35 38.5 24.5 4 13 10 8 18 29 2.4 39
LDFS-5-NI ショットブラスト M5 45 35 38.5 24.5 4 13 10 8 18 60 3.9 39
LDFS-6-NI ショットブラスト M6 45 35 38.5 24.5 4 13 10 8 18 100 5.5 38
LDFS-6B-NI ショットブラスト M6 63 45 49 31 6.5 17.5 13.5 11 24 72 5.5 88
LDFS-8-NI ショットブラスト M8 63 45 49 31 6.5 17.5 13.5 11 24 180 10 86
LDFS-8B-NI ショットブラスト M8 78 55 59 36 8 21 16 14 26 140 10 142
LDFS-10-NI ショットブラスト M10 78 55 59 36 8 21 16 14 26 290 16 138
LDFS-12-NI ショットブラスト M12 92 64 69 43 11 24 19 17 28 420 23 220

型式 商品コード 単位 価格
（円） 		基準納期
日伝 メーカー
LDFS-3-NI LDFS-3-NI P 3,500 - 在庫品
LDFS-4-NI LDFS-4-NI P 3,500 - 在庫品
LDFS-5-NI LDFS-5-NI P 3,500 - 在庫品
LDFS-6-NI LDFS-6-NI P 3,500 - 在庫品
LDFS-6B-NI LDFS-6B-NI P 4,620 - 在庫品
LDFS-8-NI LDFS-8-NI P 4,620 - 在庫品
LDFS-8B-NI LDFS-8B-NI P 5,440 - 在庫品
LDFS-10-NI LDFS-10-NI P 5,440 - 在庫品
LDFS-12-NI LDFS-12-NI P 6,320 - 在庫品
